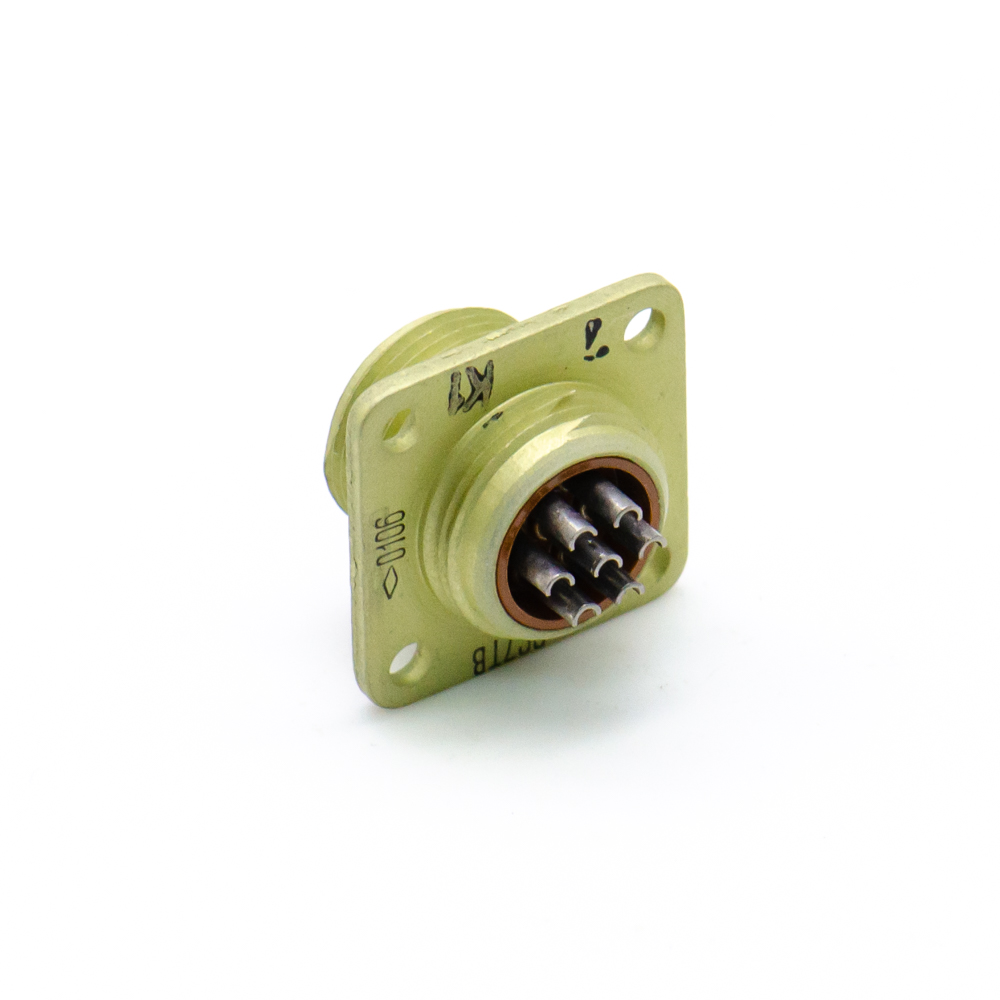

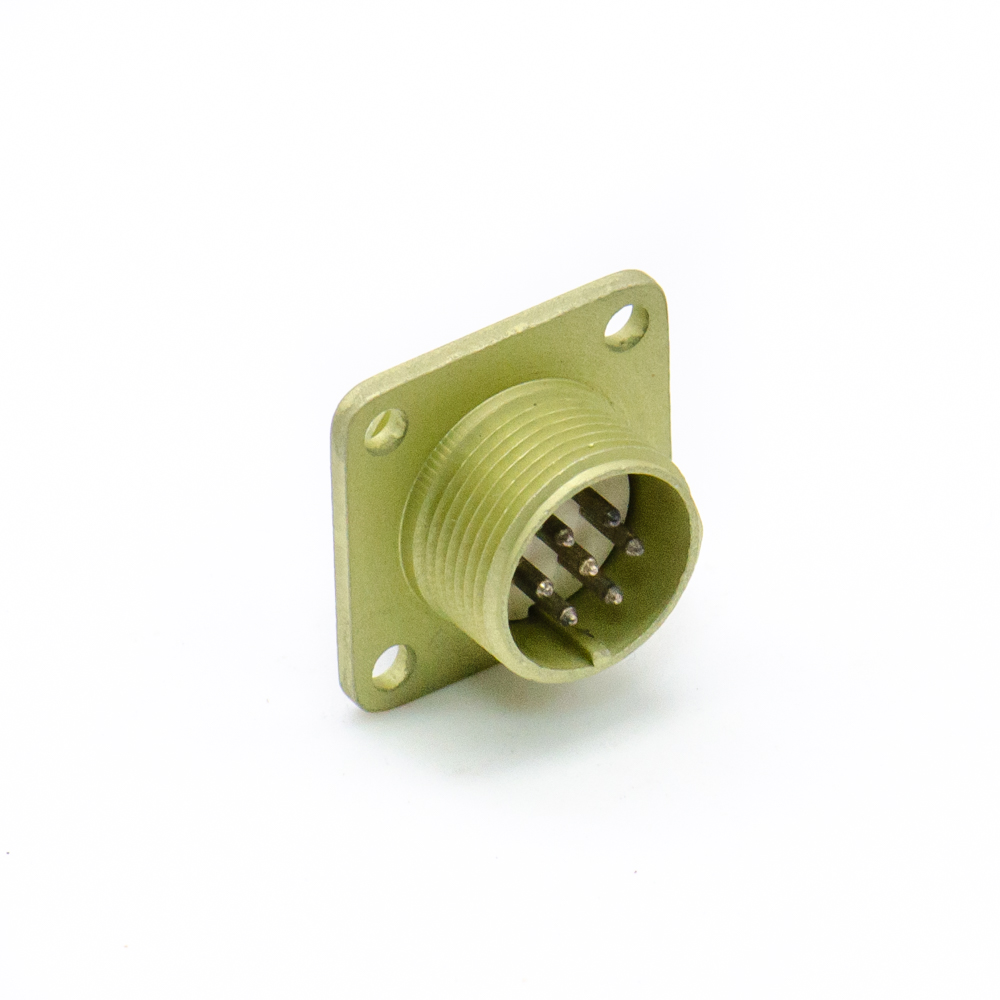

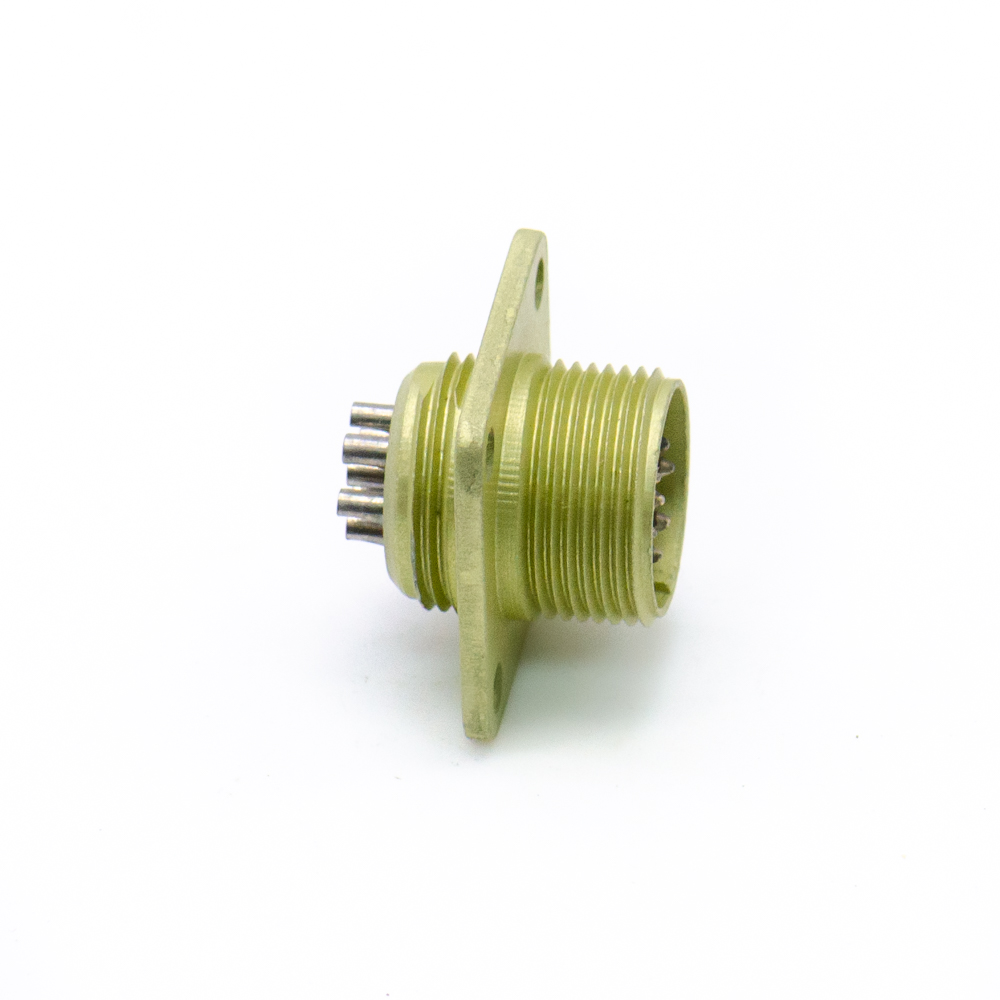

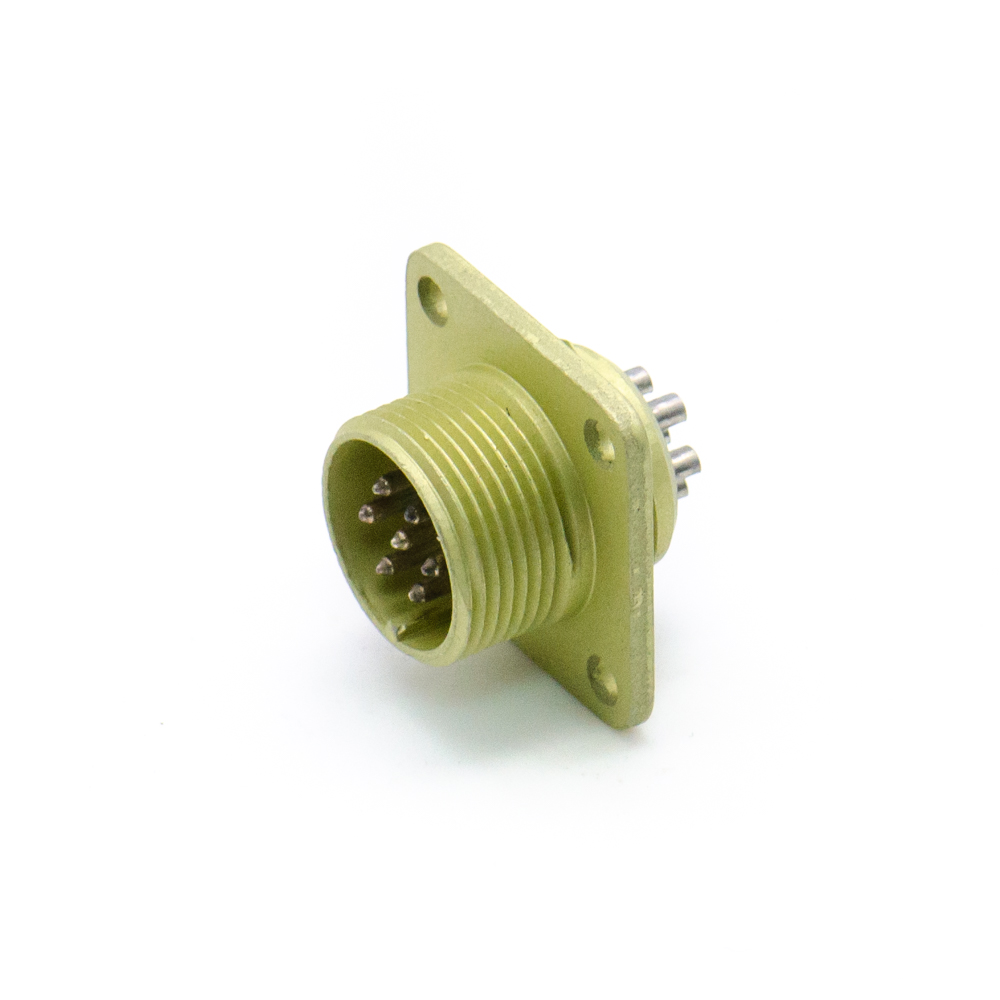

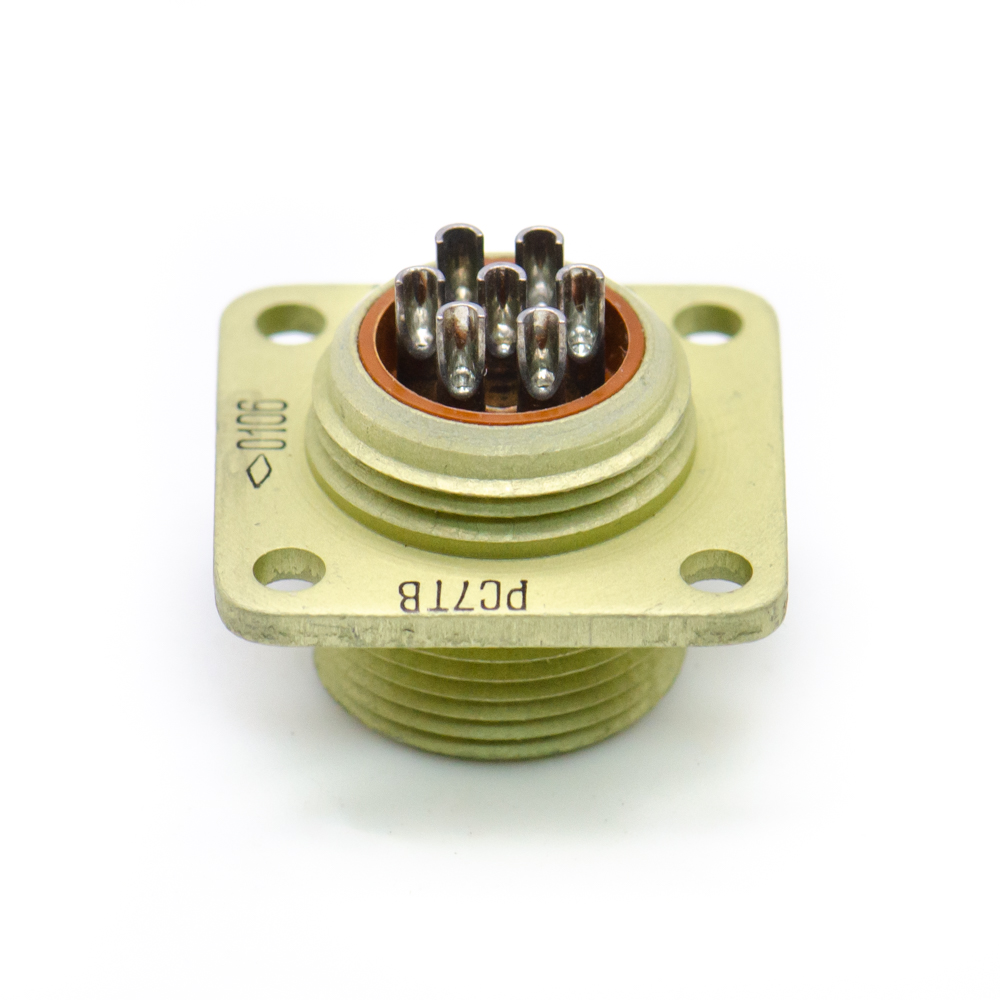

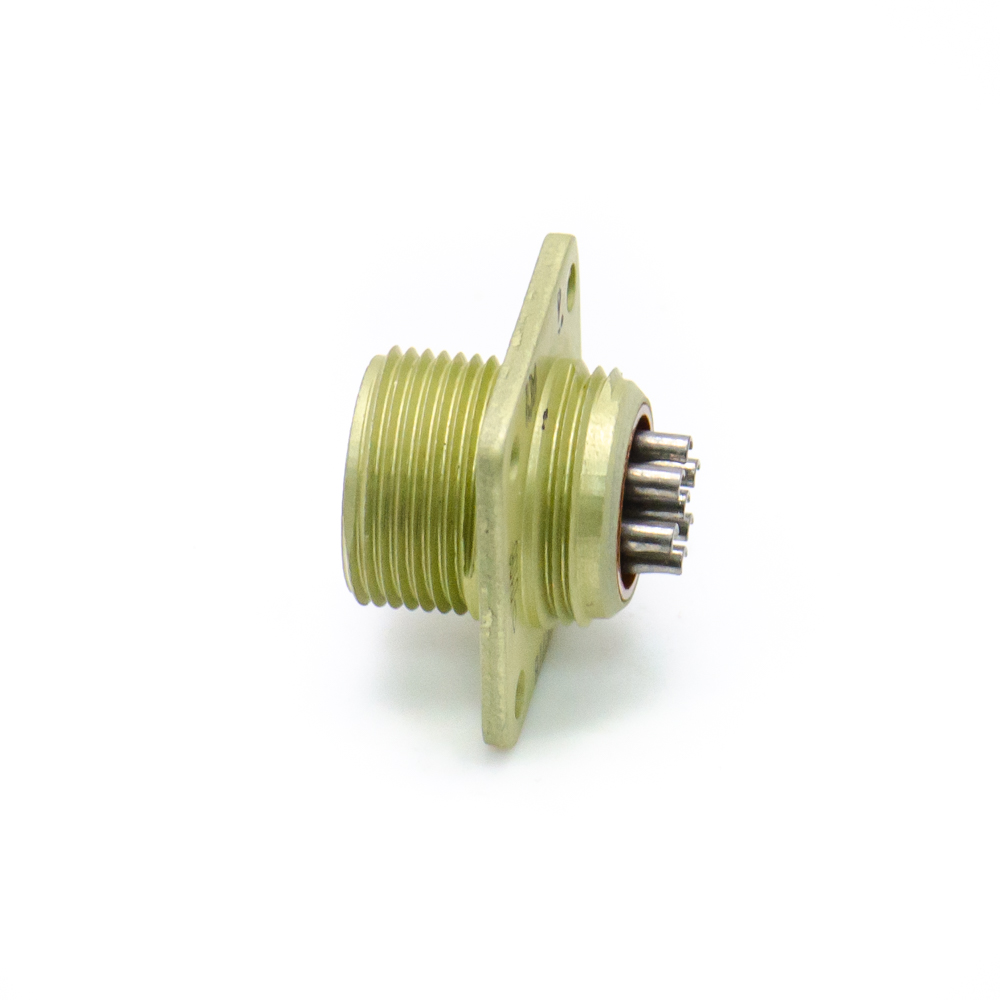

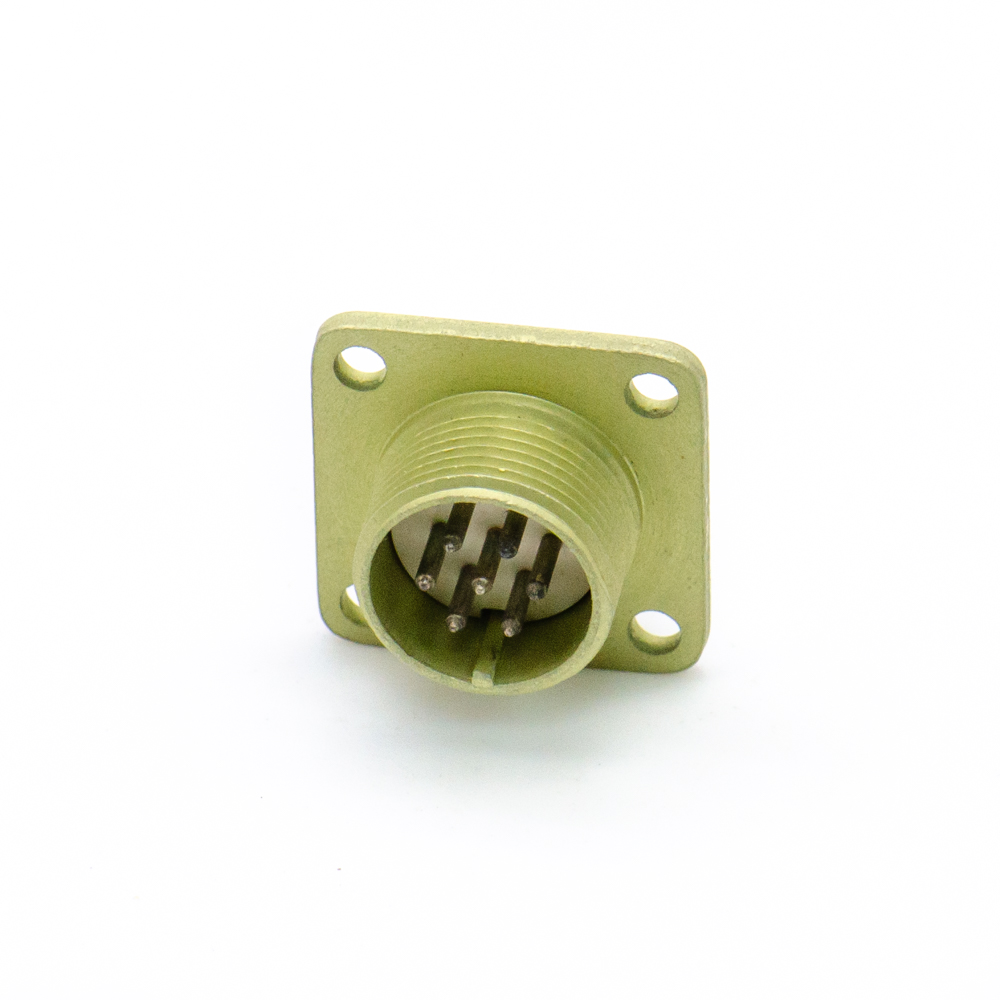

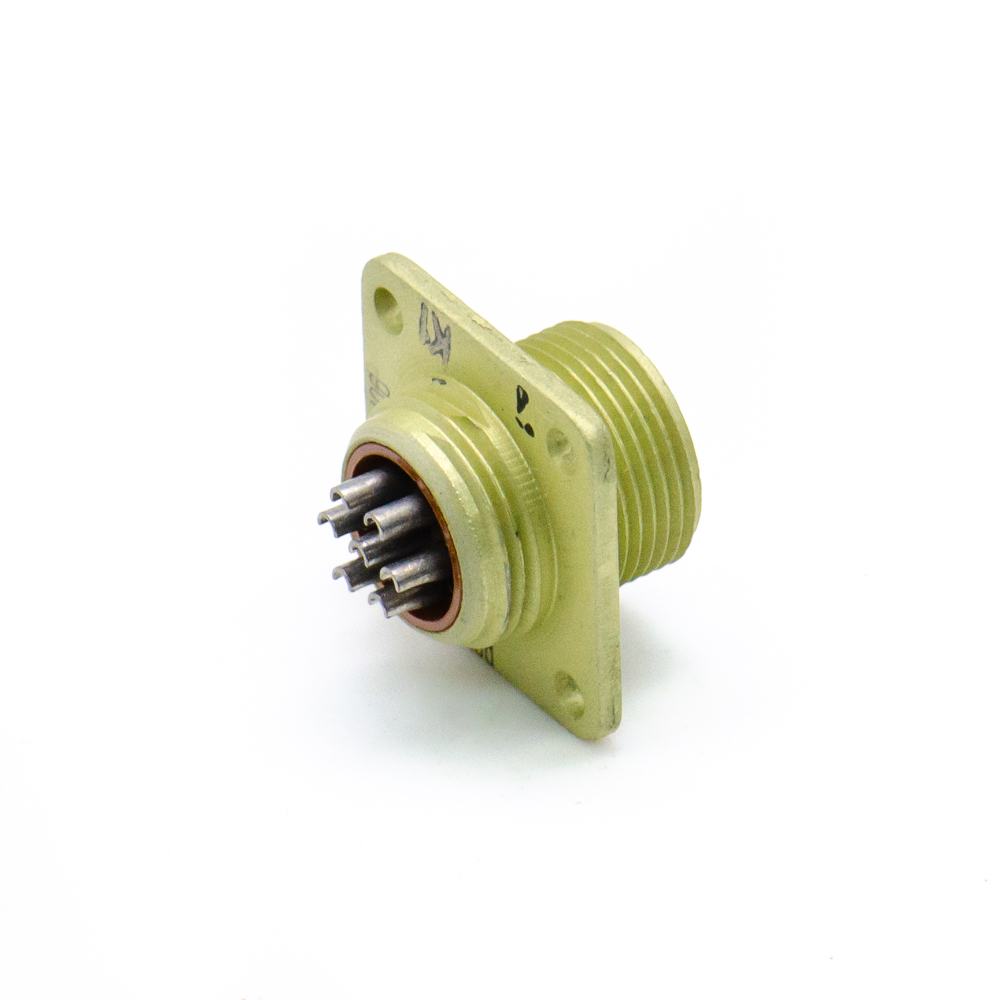

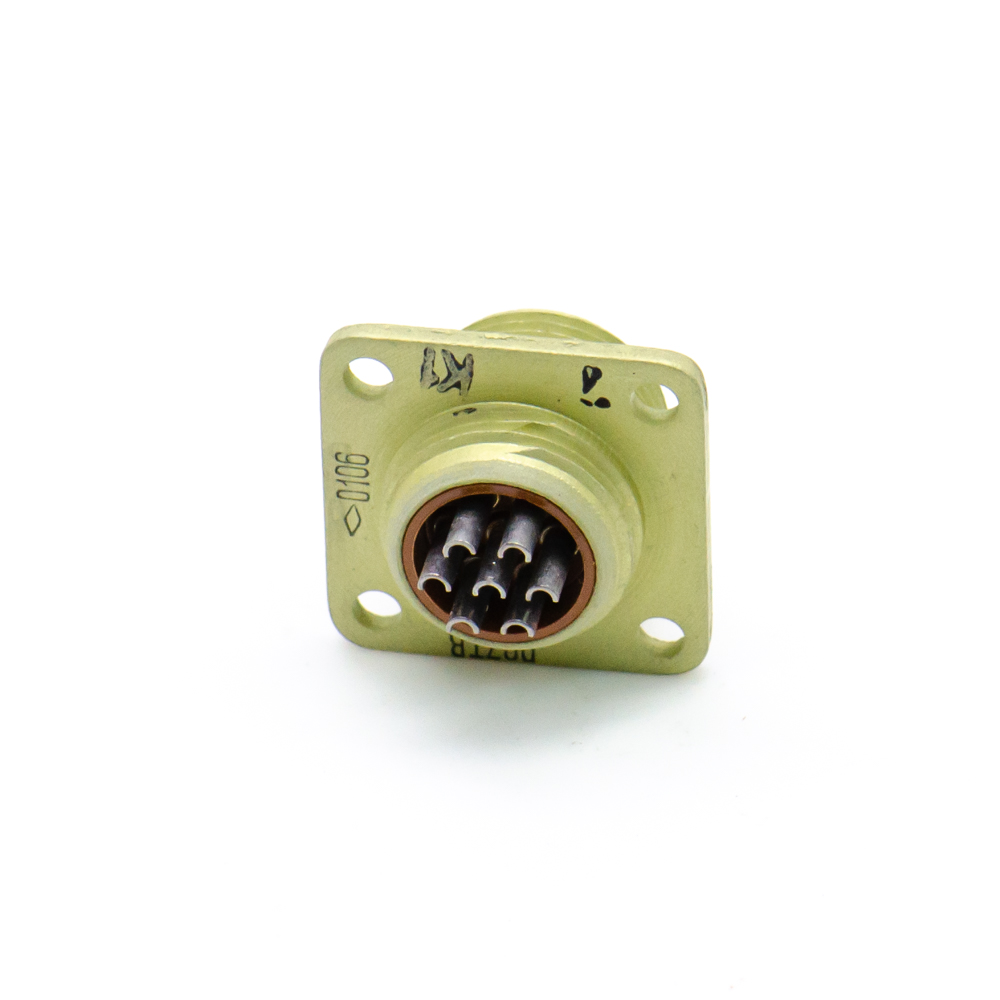

РС7ТВ Вилка блочная без кожуха, "5"

Электрический низкочастотный цилиндрический соединитель РС7ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 7 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РС7ТВ сочленяется с кабельными розетками РС7АТВ и  РС7ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РС7ТВ Вилка блочная без кожуха, "5"
Торговая маркаNo name
Страна происхождения СССР
ТУАВО.364.047ТУ
Вид приемки "5"
Масса изделия, гр3,5
ТранслитерацияRS7TV
Вид упаковкисамоупаковка
Доупаковказапаянные в полиэтилен

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов7
Типоразмер корпуса отечественный12
Диаметр контактов 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаРС7ТВ
Цвет изделиясветло-зеленый

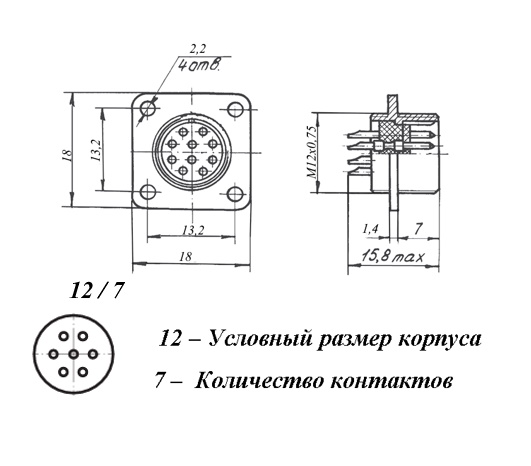

Габаритные размеры L*W*H 18х18х15 mm
Материал корпусаалюминий
Материал вставки (изолятора)карболит, фторопласт
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение200 V
Рабочий ток3,1 A
Диапазон рабочих частот1 - 5000 Hz
Линейные нагрузки147 m/с²
Акустические шумы:150 dB
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия5000 m/c²

Условия эксплуатации

Минимальная наработка1500 час.
Интервал рабочих температурот -60 до +85°C
Относительная влажность98% при температуре +35°С
Атмосферное давление1,33х10⁻⁴ Pa
Макс. срок хранения20 лет
Ресурс500 циклов
Климатическое исполнениеТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделияВ настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
Примечание(1989-1990гг.)
