РС4ТВ Вилка блочная с кожухом (арт. TN-1821)

Электрический низкочастотный цилиндрический разъем РС4ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 4 - количество контактов,  соединение резьбовое, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РС4ТВ Вилка блочная с кожухом
Торговая марка No name Russia
Страна происхождения
ТУ АВ0.364.047ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 6,4
Дата выпуска 2021
Транслитерация RS4TV
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Количество выводов или контактов 4
Типоразмер корпуса отечественный 10
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка РС4ТВ
Цвет изделия светло-зеленый

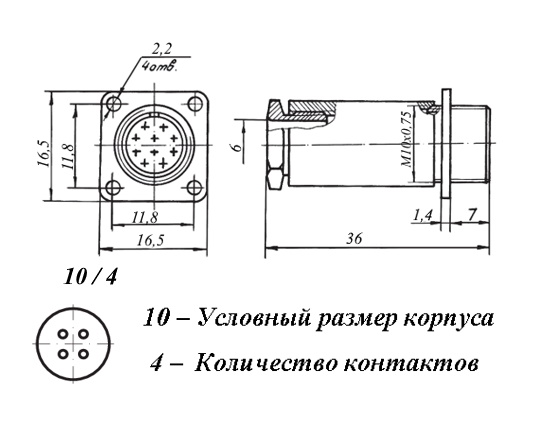

Габаритные размеры L*W*H 34х16.5х16.5 mm
Материал корпуса алюминий
Материал вставки (изолятора) пластмасса АГ-4
Рабочее положение любое

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3,7 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5 000 m/с²
Ускорение при механическом ударе многокр. действия 5 000 m/с²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10(-4) Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
