2РМТ39КПН45Ш2В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ

Скидка на Ферритовые изделия

-20%

2РМТ39КПН45Ш2В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ(арт. TN-4057)

АО «Завод Элекон»; 700 V; Н - гайка для неэкранированного кабеля; объемный; " 5" - ВП, ПЗ; 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm; 167 A; вилка кабельная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

к сравнению отложить

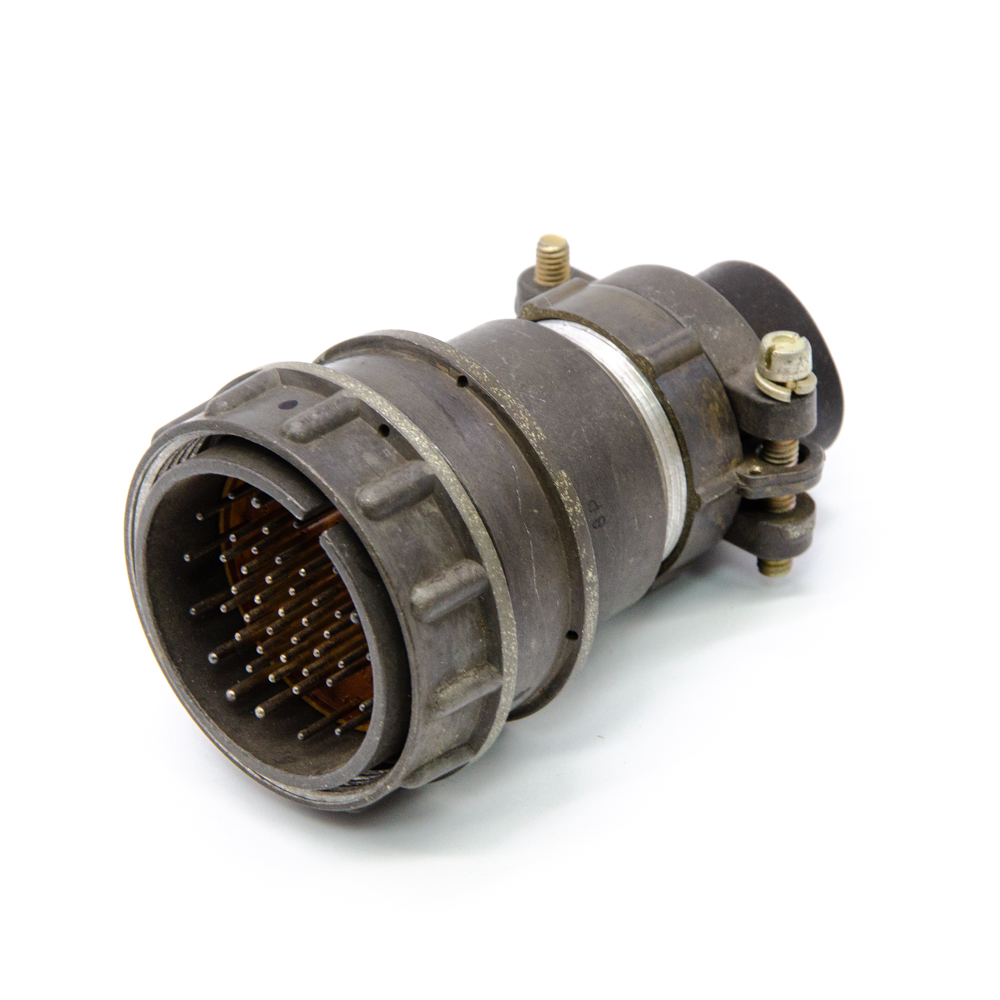

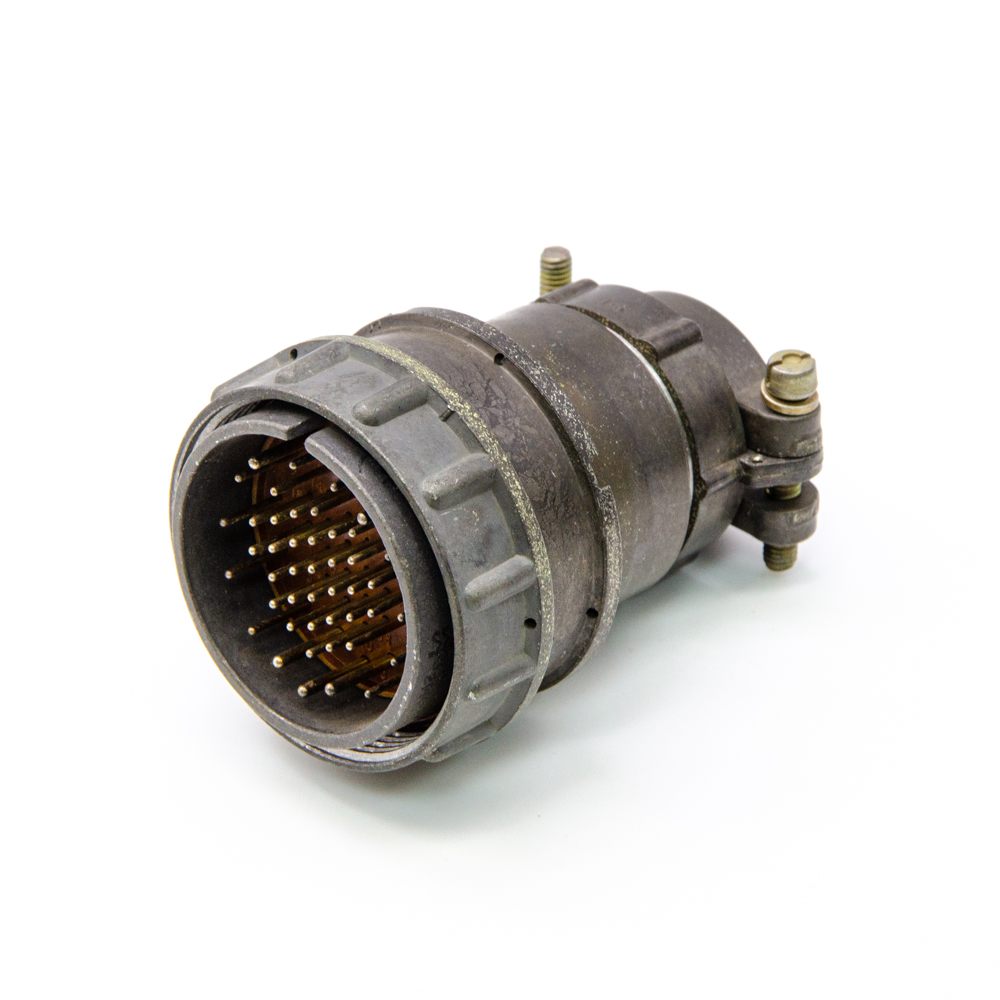

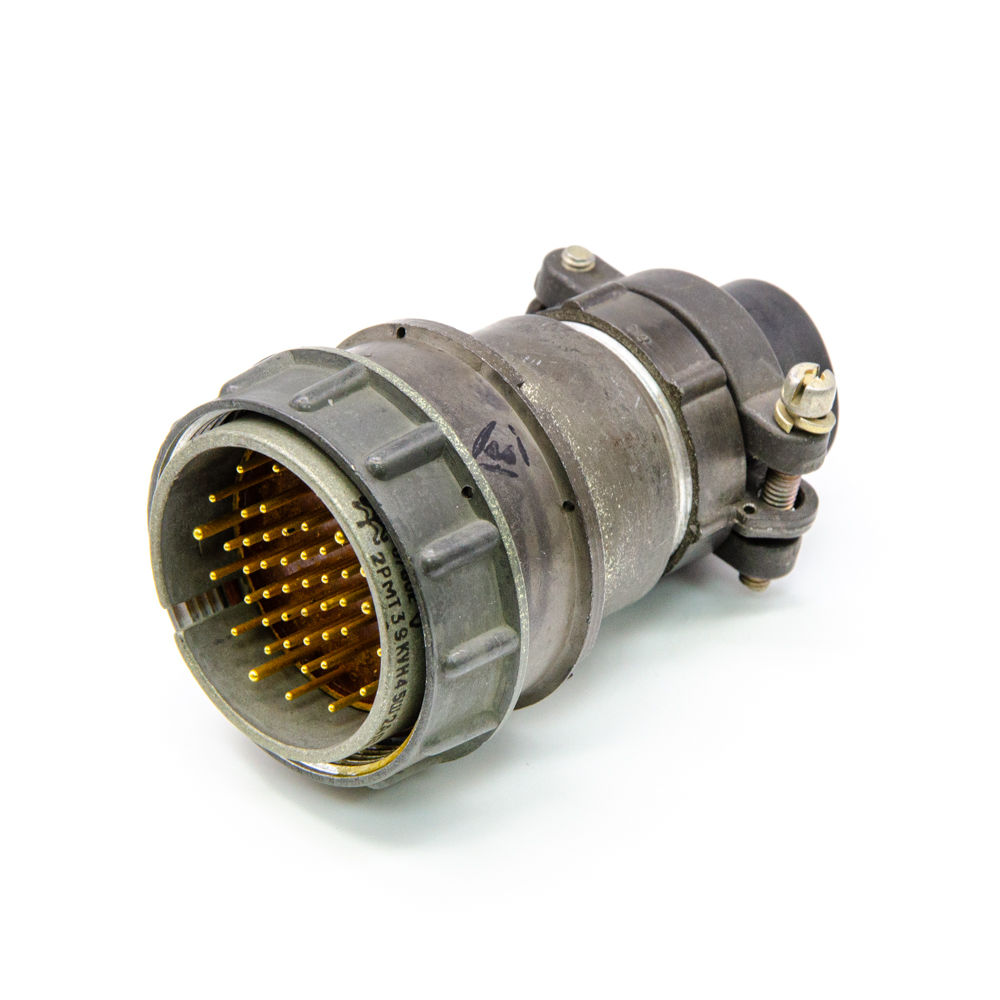

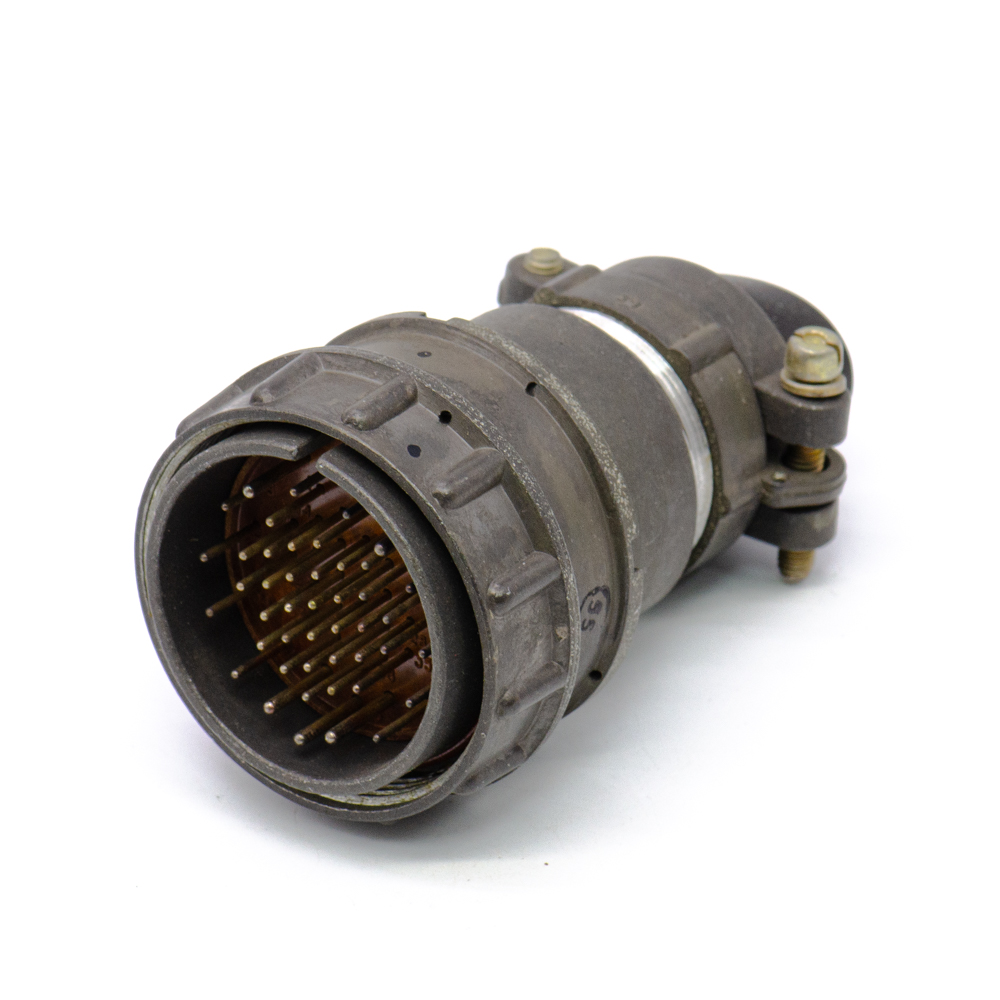

2РМТ39КПН45Ш2В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ фото

АО «Завод Элекон»

Артикул (ID): TN-4057

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1992-1999
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 268872

На складе 15 шт

Цена от 1359.15 ₽
1 шт. 1599 ₽
от 5 шт. 1439.1 ₽
от 10 шт. 1359.15 ₽

Количество

Быстрый заказ

2РМТ39КПН45Ш2В1В Вилка кабельная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ39КПН45Ш2В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 39 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 45 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - 40 контактов диаметром 1 мм; 5 контактов диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении 700 В. Ответной частью этого разъема являются блочные розетки 2РМ(Т)39Б45Г2В1В, 2РМ39бпн(э)45Г2В1В, 2РМТ39бпн(э)45Г2В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РМТ39КПН45Ш2В1В Вилка кабельная, карболит, ГЕ0.364.126ТУ
Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	23,33
Дата изготовленияi	1992-1999
Транслитерация	2RMT39KPN45SH2V1V Cable plug, carbolite, GE0.364.126TU
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	есть
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	вилка кабельная
Серия разъемов	2РМТ
Условный размер корпуса	39
Диаметр контактов	40 - Ø 1 mm; 5 - Ø 1,5 mm
Метод сочленения	резьбовой
Фактическая маркировка	2РМТ39КПН45Ш2В1В
Габаритные размеры LWH	48х67,5 mm
Материал корпуса	алюминиевый сплав А-22
Тип контактов	штырь
Герметичность	нет
Серия разъемов	2РМТ
Форма контактов	круглые
Количество контактов	45 контактов
Материал контактов	латунь ЛС59-1
Покрытие контактов	Ag (серебро)
Контакт извлекаемый	да
Вид корпуса	К - кабельный
Вид патрубка	П - прямой патрубок
Вид концевой гайки патрубка	Н - гайка для неэкранированного кабеля
Сочетание контактов	2 - 40 контактов Ø 1 mm; 5 контактов Ø 1,5 mm
Наличие уплотнительной втулки	есть
Метод монтажа механический	объемный
Метод монтажа электрический	пайка
Материал изолятора	карболит
Шаг резьбы накидной гайки	D42х1,5 mm
Диаметр корпуса	48 mm
Высота корпуса	68 mm
Покрытие корпуса	оксидирование
Цвет корпуса	серый
Цвет изолятора	коричневый
Наличие ориентации	расположение контактов, паз
Состояние товара	с хранения
Другие наименования	вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии	РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса	одношпоночная

Технические характеристики

Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация:	:
- диапазон частот	1-5000 Hz
- амплитуда ускорения	50 g
Акустические шумы:	:
- уровень звукового давления	170 dB
- линейное ускорение	200 g
Сопротивление изоляции	5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение	100 g
Механический удар многократное действие: длительность действия	1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение	500 g
Механический удар однократное действие: длительность действия	0,1 - 2 ms
Электрическая прочность изоляции	2300 V
Рабочее напряжение, max	700 V
Рабочий ток на контакт, max	4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max	167 A
Теплостойкость	1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi	В2.1
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Минимальная наработка	1000 час.
