Разъём низкочастотный цилиндрический малогабаритный 2РМ39КПН45Ш2В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 39 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н -  гайка для неэкранированного кабеля; 45 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С.  Ответной частью этого разъема являются блочные розетки 2РМ(Т)39Б45Г2В1, 2РМ39бпн(э)45Г2В1, 2РМТ39бпн(э)45Г2В1, 2РМ39бун(э)45Г2В1, 2РМТ39бун(э)45Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

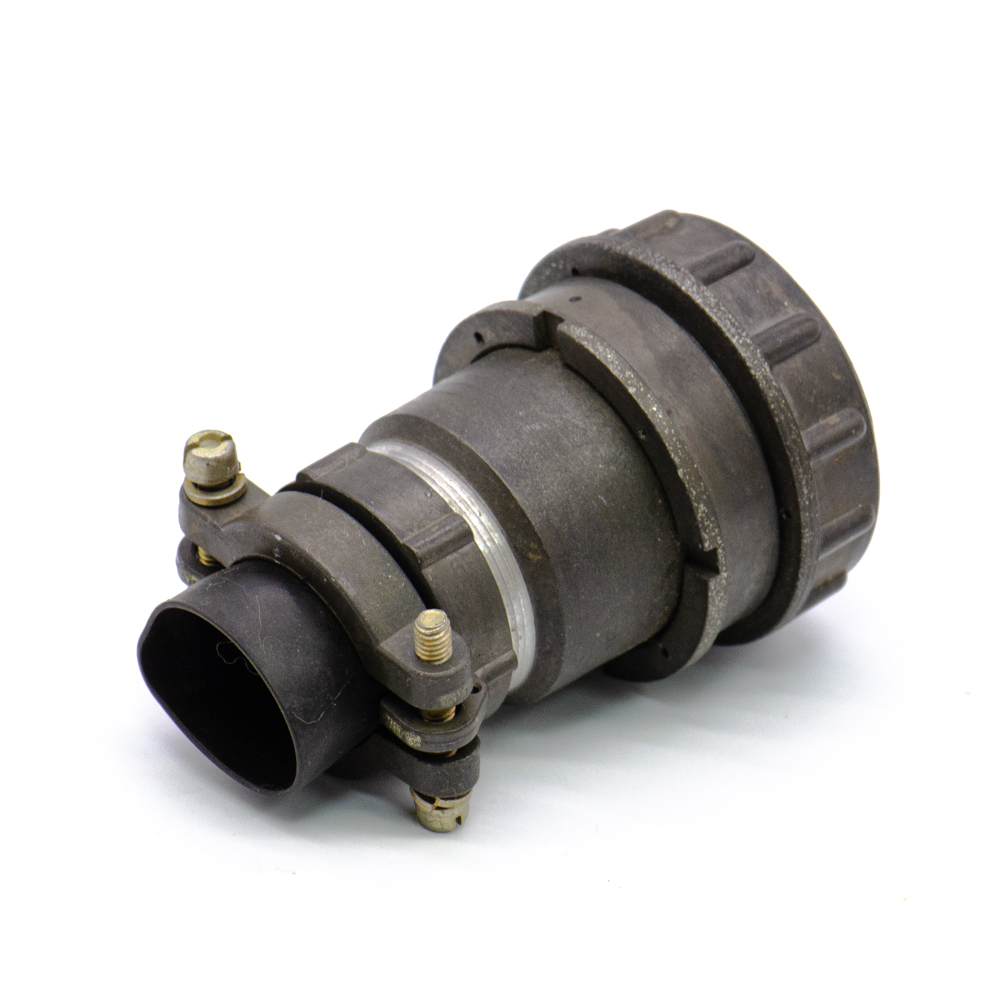

Наименование 2РМ39КПН45Ш2В1 ОС Вилка кабельная, перекрут
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "9"
Масса изделия, гр90
Транслитерация2RM39KPN45SH2V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов45
Условный номер контактного набора2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировкаОС 2РМ39КУН45Ш2В1
Цвет изделиясерый

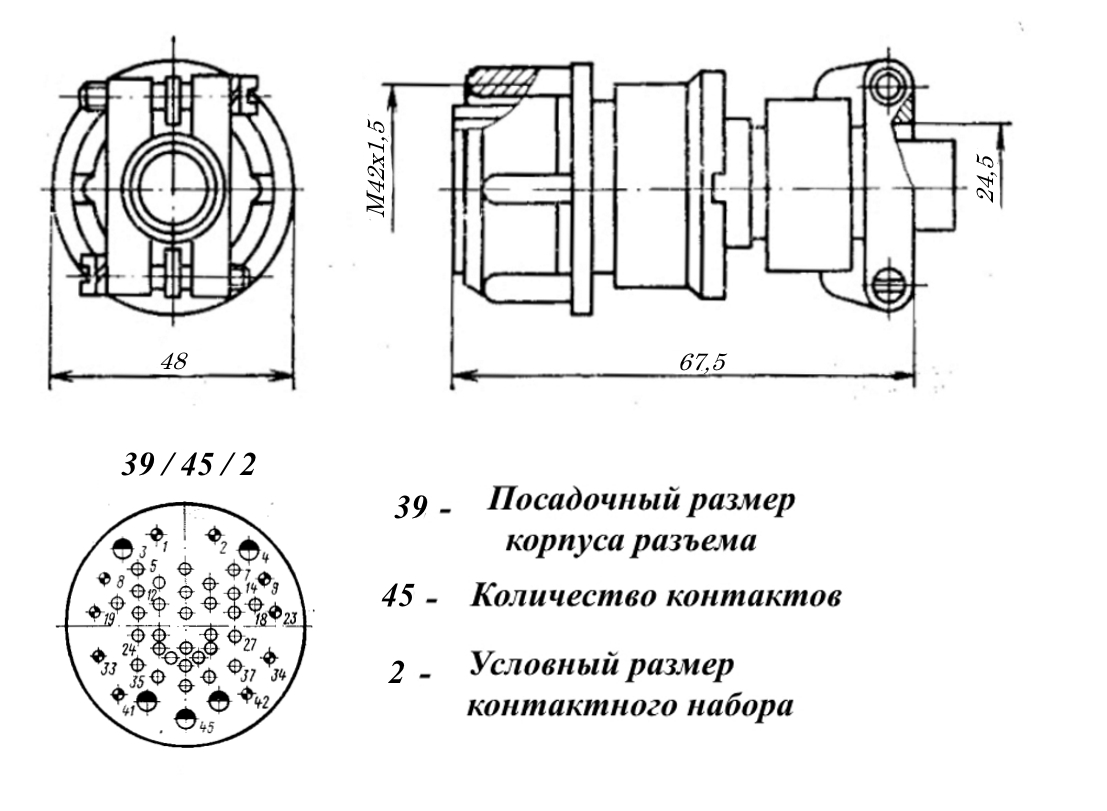

Габаритные размеры L*W*H 48х66 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm и Ø 1,5 mm
Рабочий ток4 A для контактов Ø 1 mm; 8 A для контактов Ø 1,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1977-1983гг.), перекрут
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
