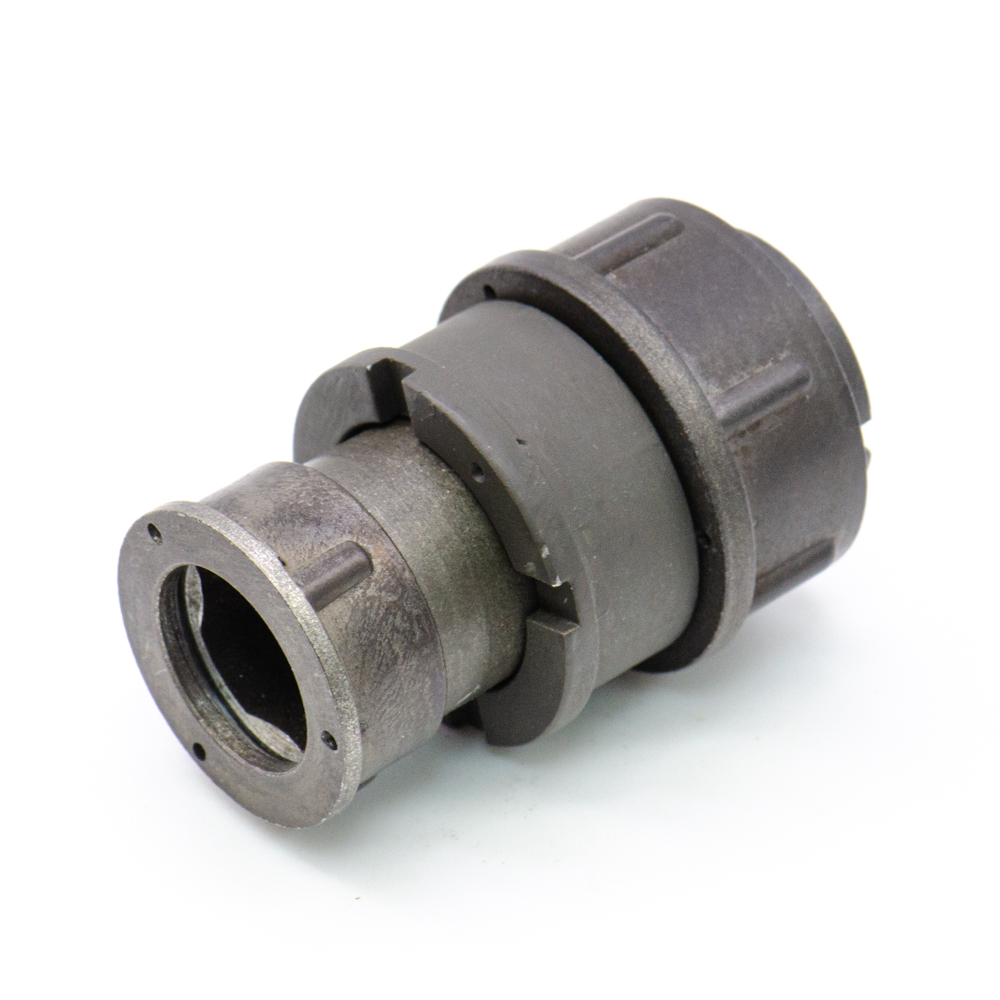

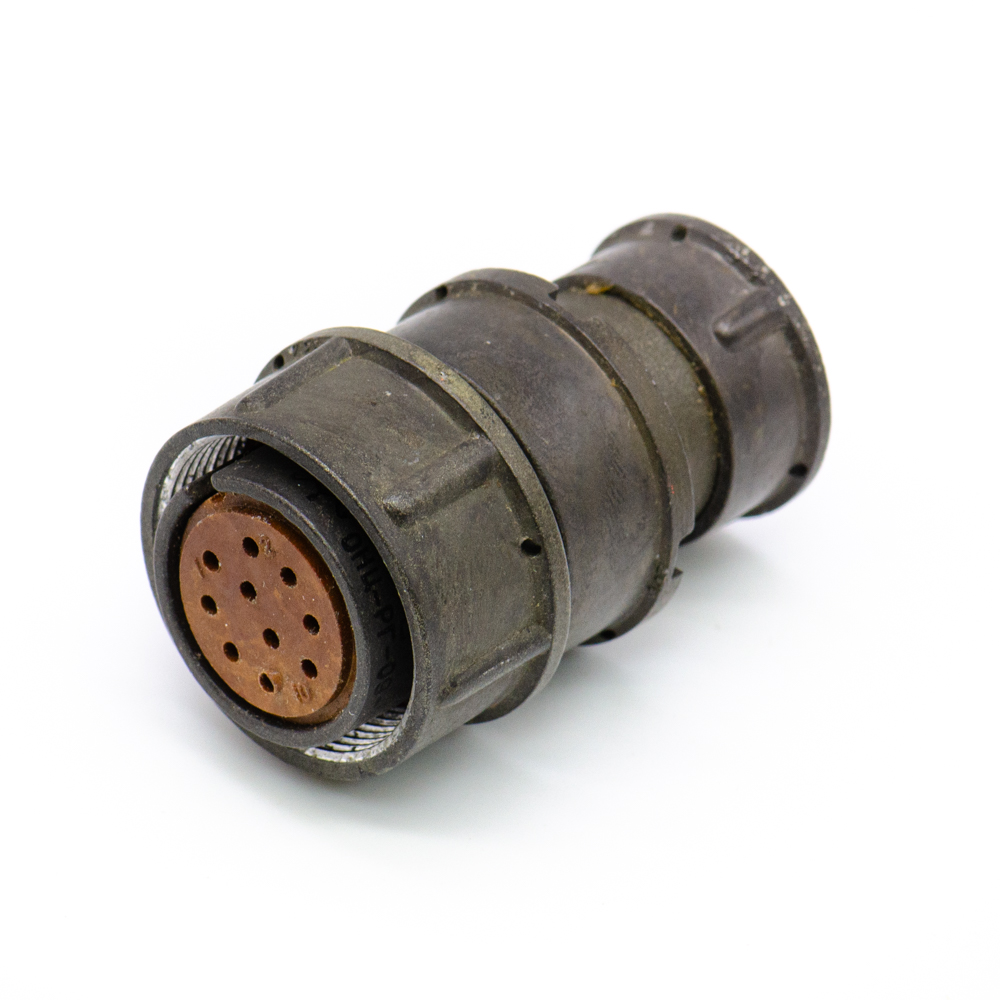

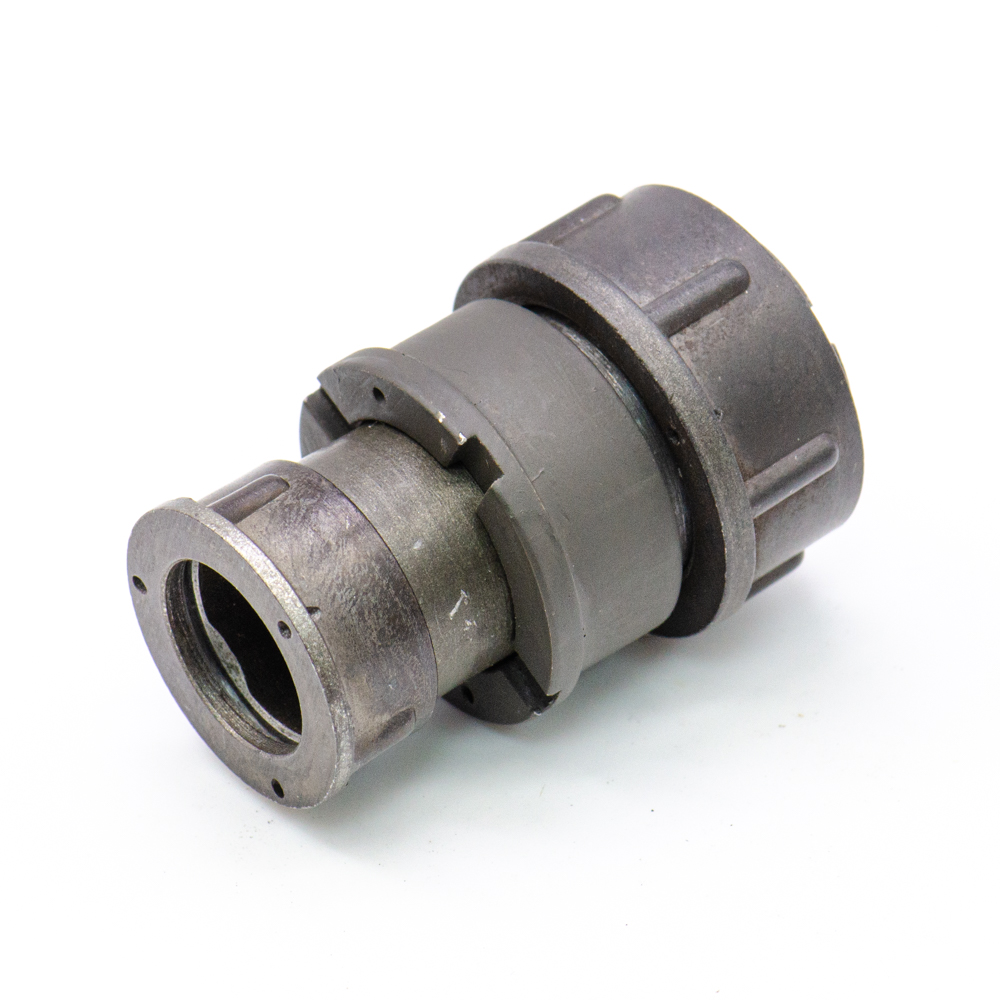

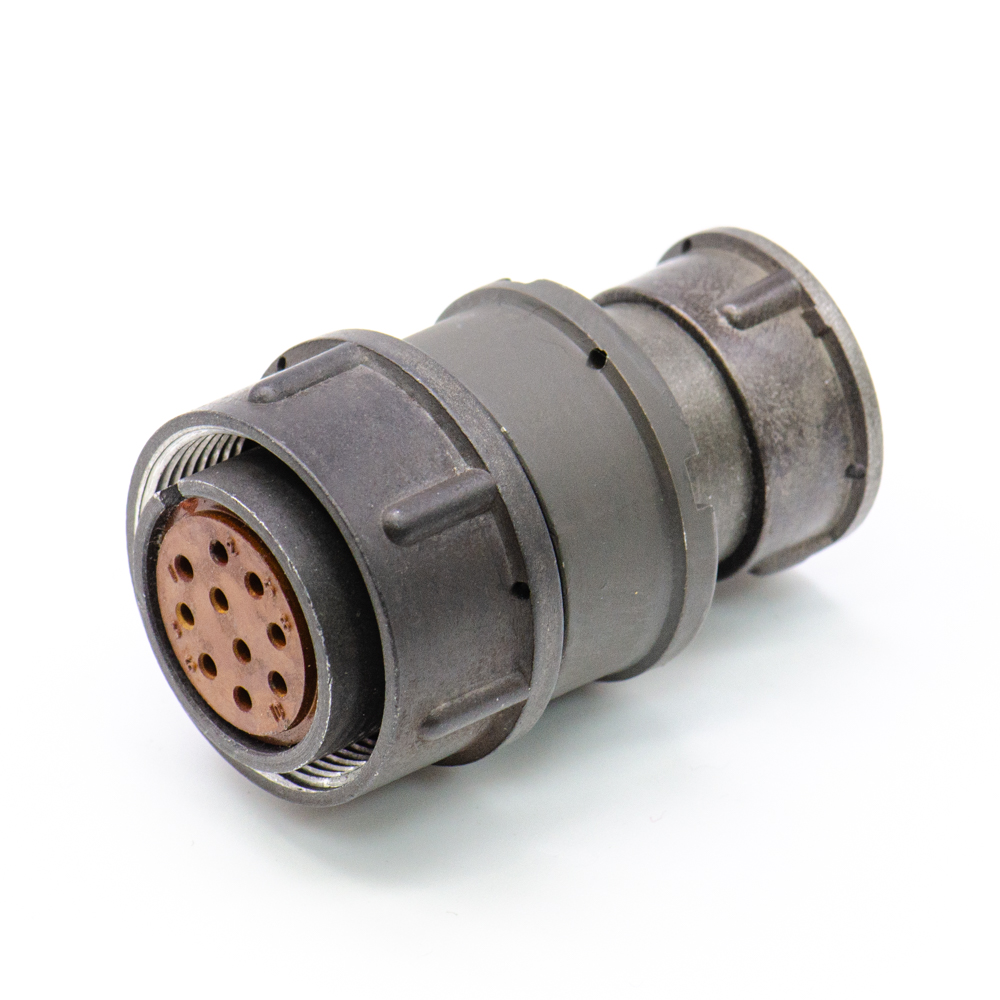

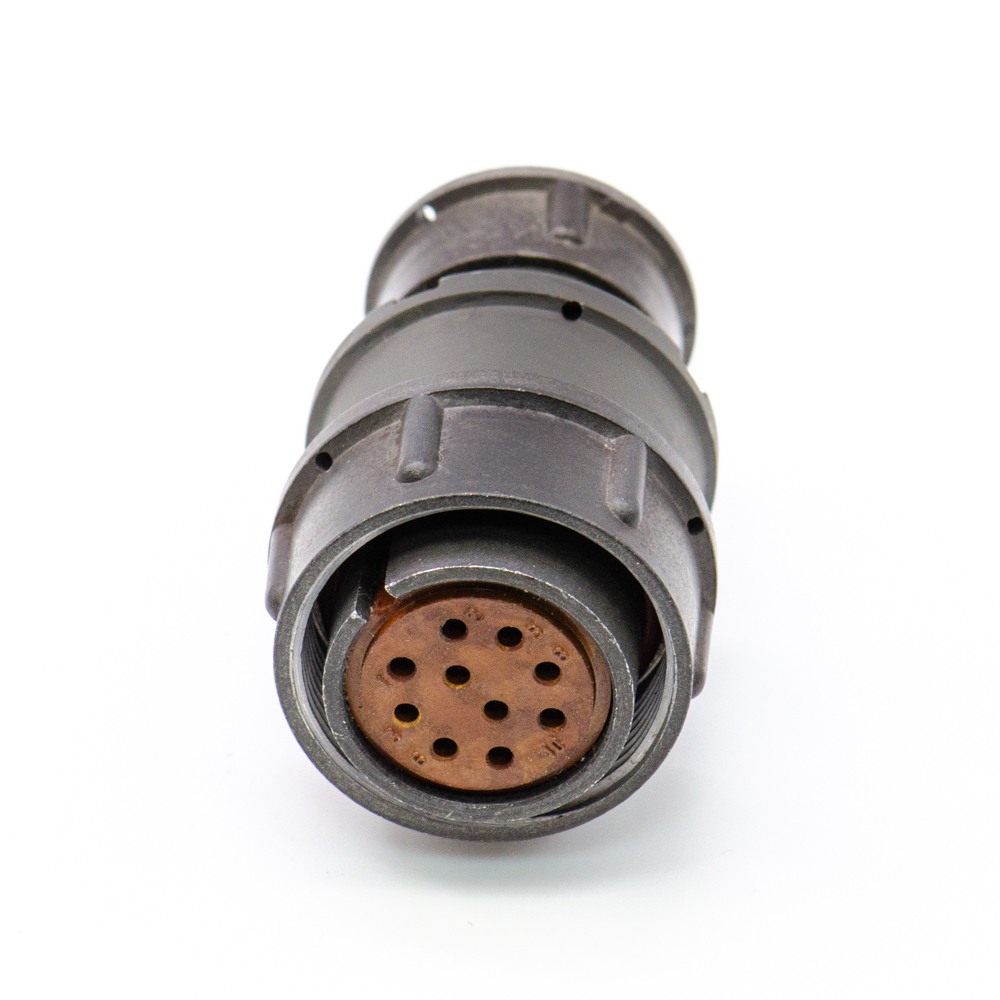

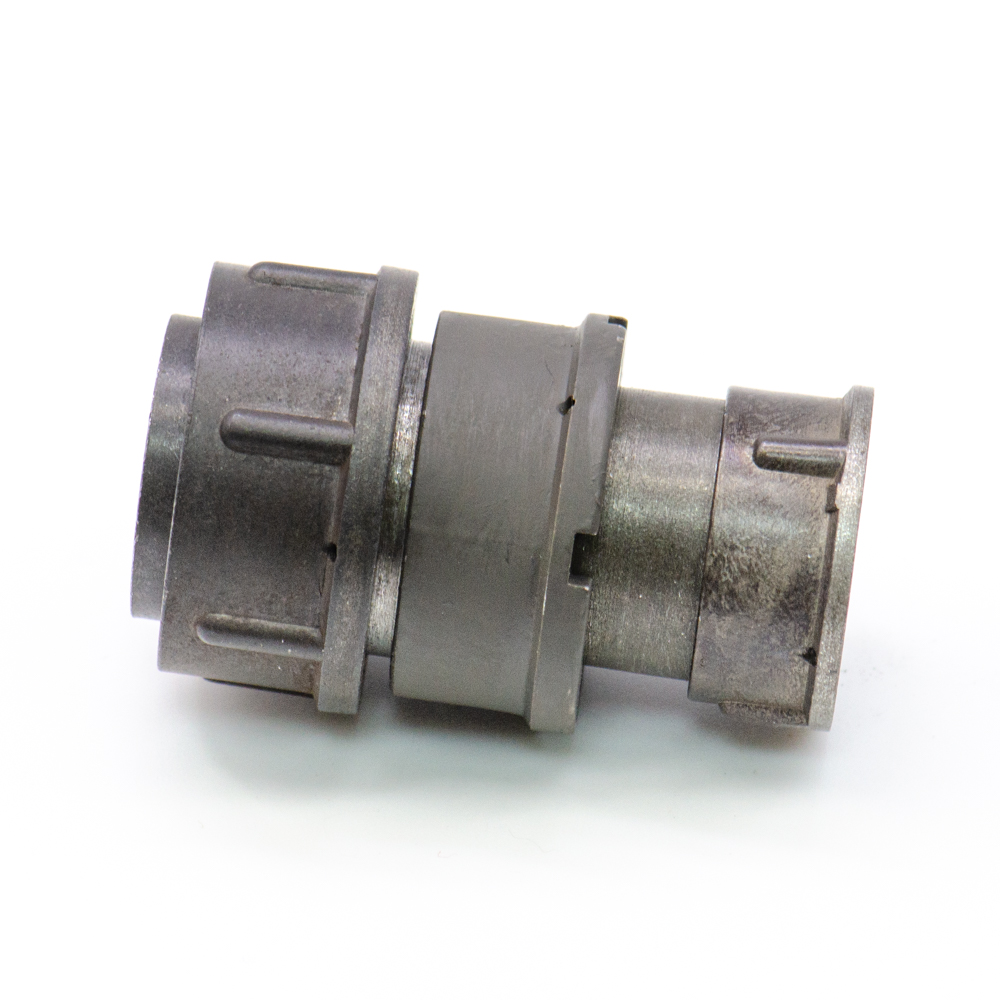

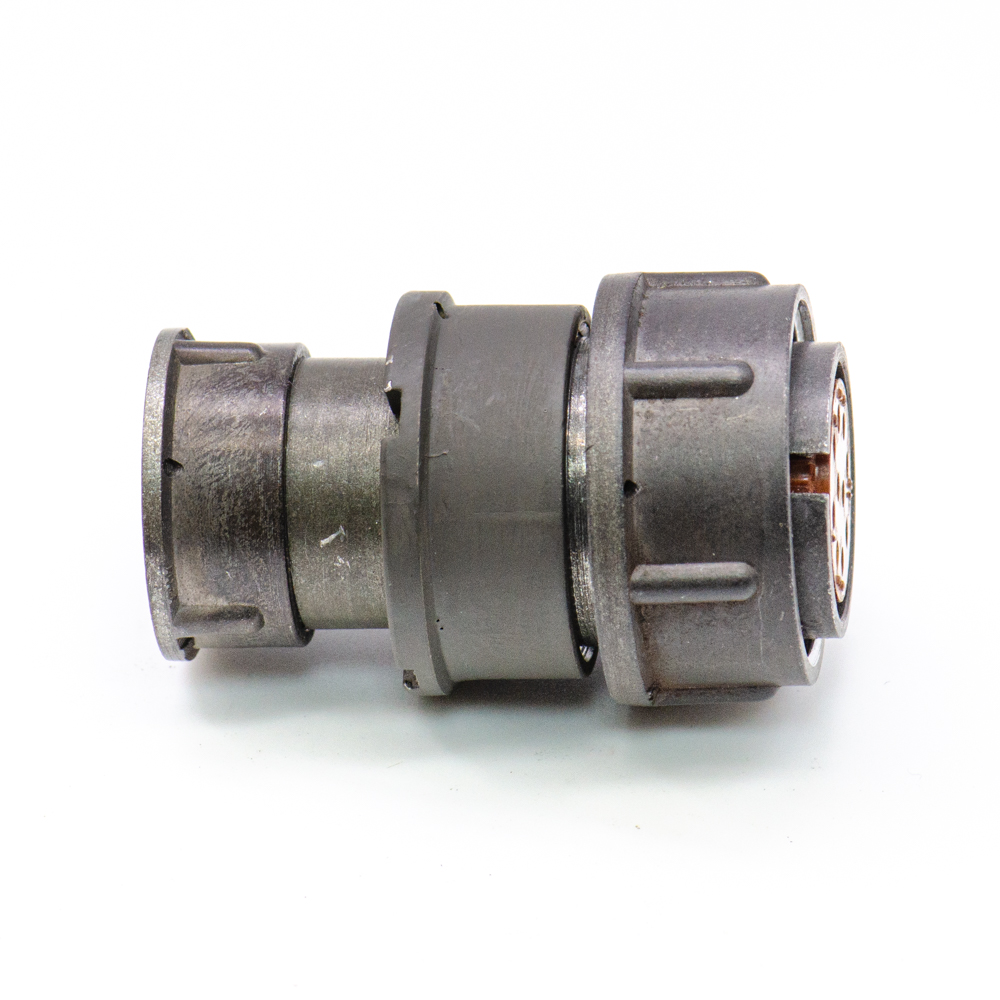

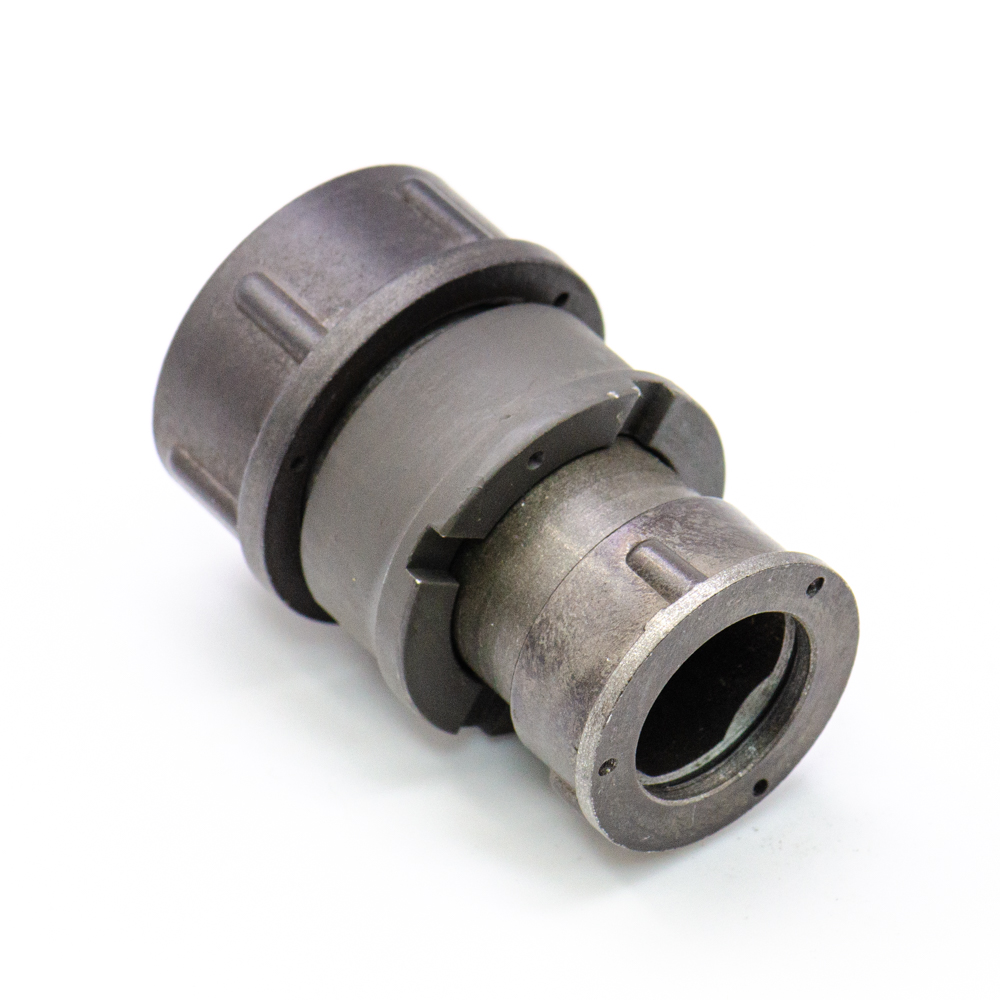

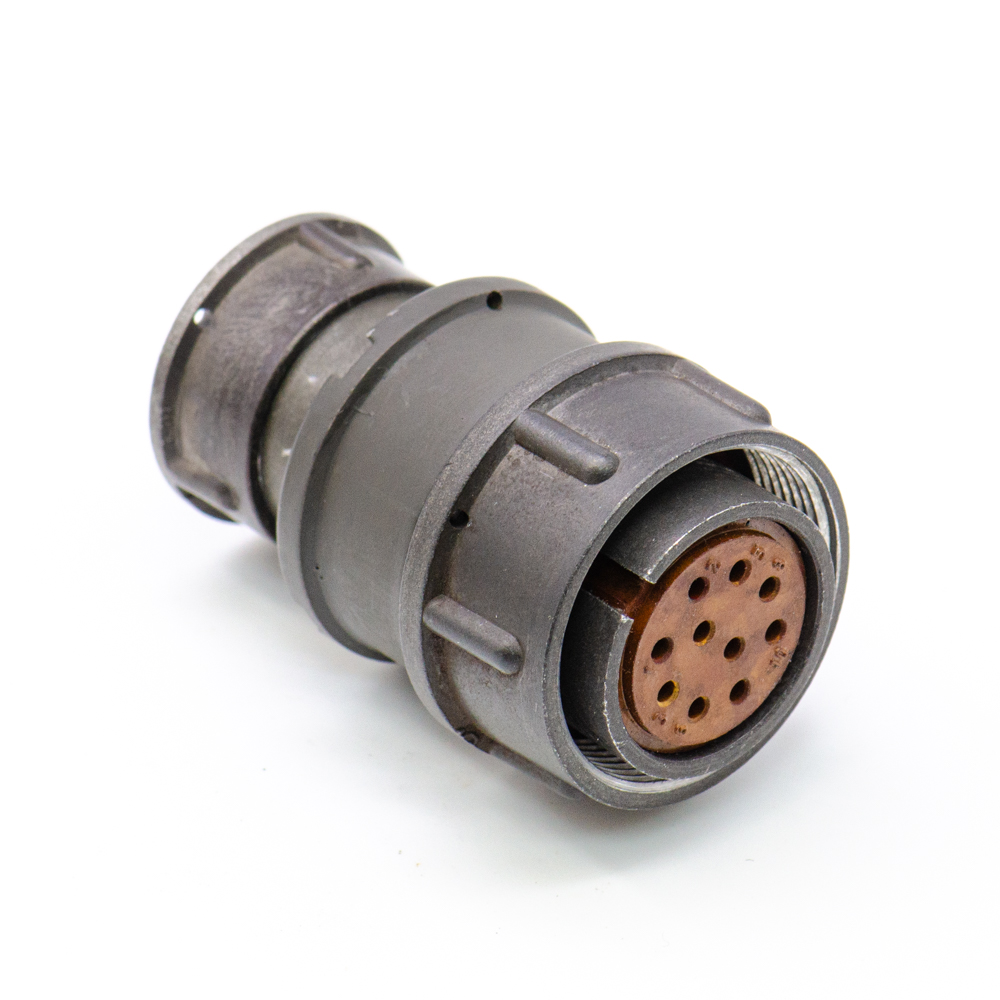

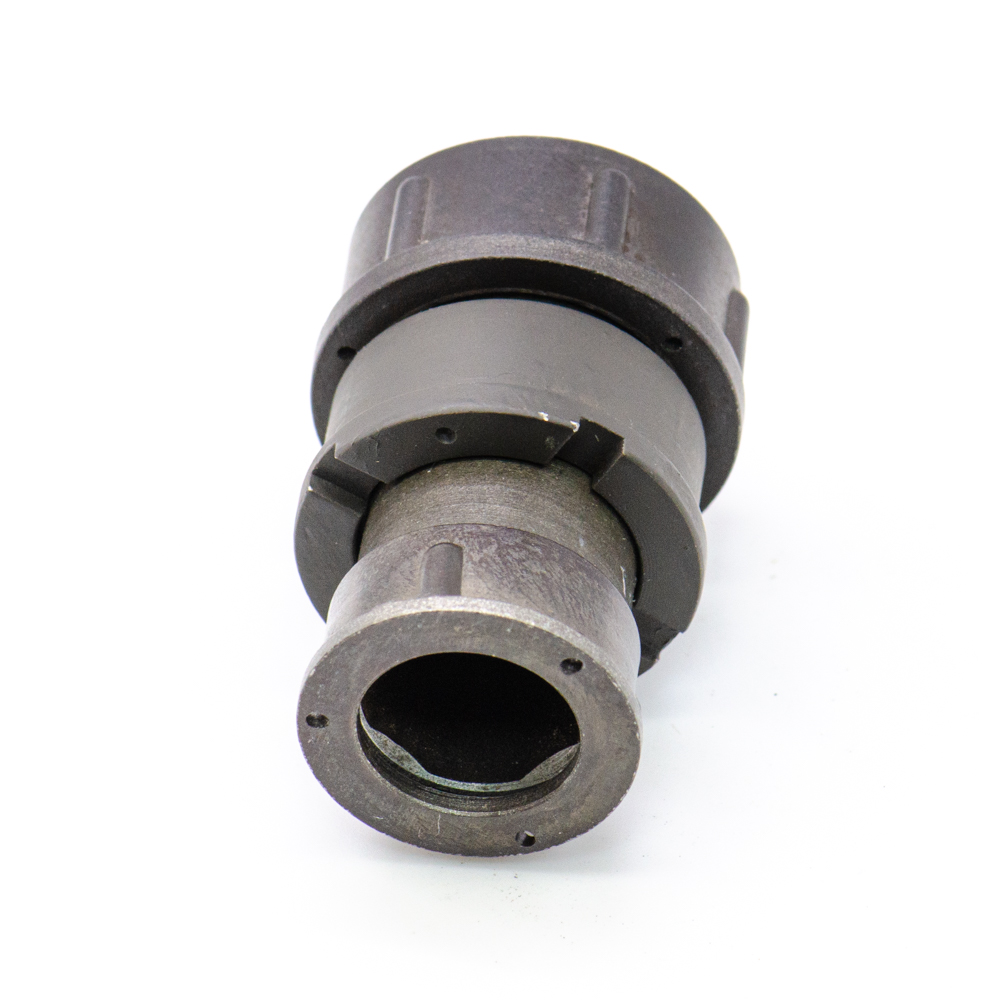

2РМТ22КПЭ10Г1В1В Розетка кабельная (арт. SN-2814)

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПЭ10Г1В1В  предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 10 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМ(Т)22Б10Ш1В1В, 2РМ22бпн(э)10Ш1В1В, 2РМТ22бпн(э)10Ш1В1В.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 32
Дата выпуска 1985-1987
Транслитерация 2RMT22KPE10G1V1V
Вид упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 22
Количество выводов или контактов 10
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ22КПЭ10Г1В1В
Цвет изделия серый
Габаритные размеры L*W*H 29х46 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 7 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
