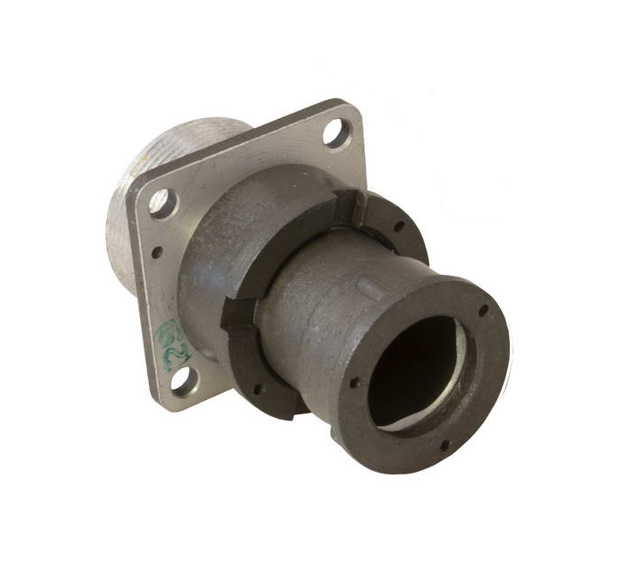

2РМТ22БПЭ4Г3В1В Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут(арт. TN-2983)

АО «Завод Элекон»; 560 V; Э - гайка для экранированного кабеля; на панель; " 5" - ВП, ПЗ; 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm; 80 A; розетка блочная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

2РМТ22БПЭ4Г3В1В Розетка блочная, прямой патрубок, карболит. Разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ22БПЭ4Г3В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; Б - корпус приборный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Г - розетка; 3 - сочетание контактов (два контакта диаметром 2 мм и два контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются кабельные вилки 2РМТ22К4Ш3В1В, 2РМТ22КПН4Ш3В1В, 2РМТ22КПЭ4Ш3В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ22БПЭ4Г3В1В Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 26
Дата изготовленияi 1976-1991
Транслитерация 2RMT22BPE4G3V1V Socket block carbolite, GE0.364.126TU, twist
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМТ
Условный размер корпуса 22
Диаметр контактов 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ22БПН4Г3В1В

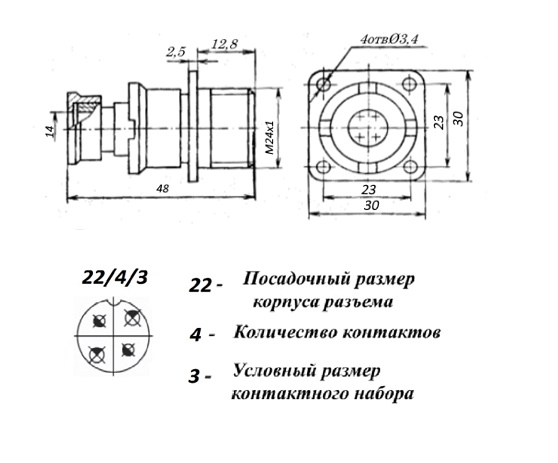

Габаритные размеры L*W*H 30х30х48 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 3 - 2 контакта Ø 2 mm; 2 контакта Ø 3 mm
Наличие уплотнительной втулки нет
Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Ширина корпуса 30 mm
Длина корпуса 30 mm
Высота корпуса 48 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 80 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
