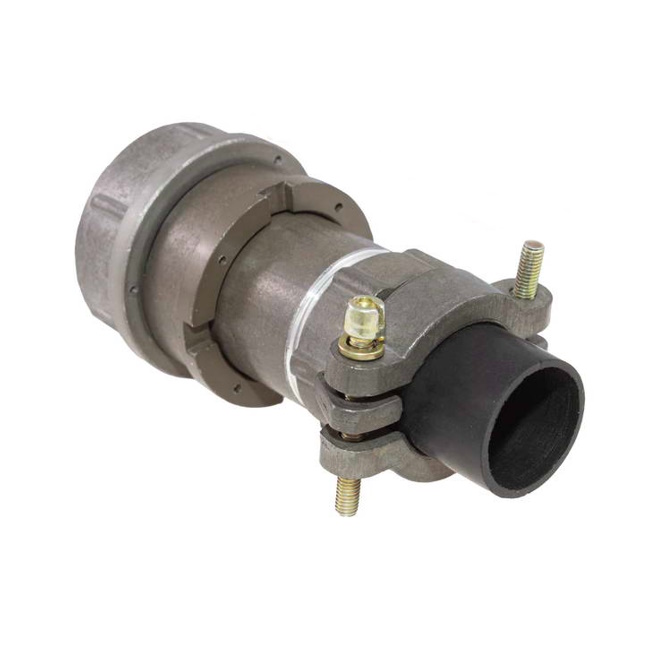

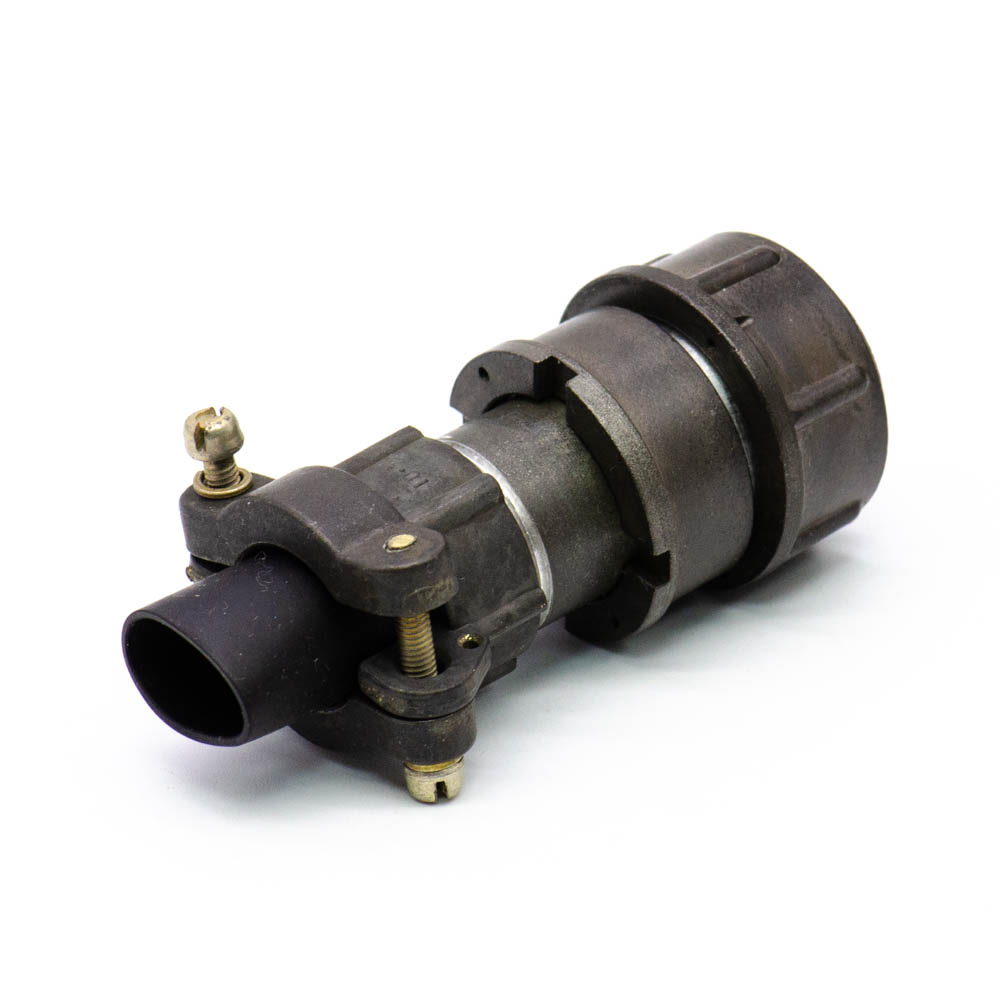

2РМ22КПН4Ш3В1 Вилка кабельная карболит, ГЕ0.364.126ТУ(арт. SN-7895)

No name USSR; 560 V; Н - гайка для неэкранированного кабеля; объемный; " 5" - ВП, ПЗ; 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm; 80 A

2РМ22КПН4Ш3В1 Вилка кабельная карболит – разъём низкочастотный цилиндрический негерметичный для внутреннего монтажа. Структура условного обозначения 2РМ22КПН4Ш3В1: 2РМ - негерметичный тип соединителя; 22 – условный размер корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (3 - 2 контакта диаметром 2 мм; 2 контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные розетки 2РМ(Т)22Б4Г3В1, 2РМ(Т)22БПН4Г3В1, 2РМ(Т)22БПЭ4Г3В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ22КПН4Ш3В1 Вилка кабельная карболит, ГЕ0.364.126ТУ
Торговая марка No name USSR
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 40
Дата изготовленияi 1976-1991
Транслитерация 2RM22KPN4SH3V1 Cable plug, carbolite, GE0.364.126TU
Вид упаковки картонная коробка (40шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки заводская
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМ
Условный размер корпуса 22
Диаметр контактов 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМ22КПН4Ш3В1

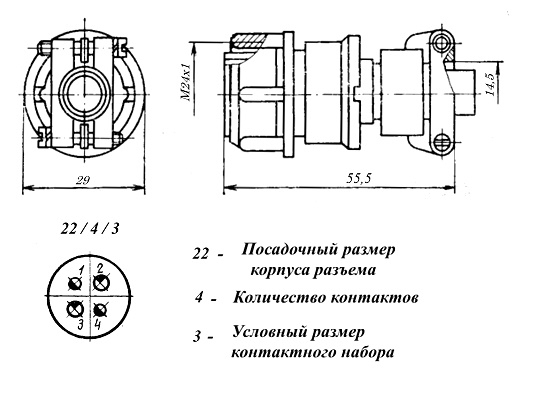

Габаритные размеры L*W*H 29х55,5 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов 2РМ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 3 - 2 контакта Ø 2 mm; 2 контакта Ø 3 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Диаметр корпуса 29 mm
Высота корпуса 55,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 80 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
