2РМТ22КУЭ4Ш3В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут(арт. TN-2962)

АО «Завод Элекон»; 560 V; Э - гайка для экранированного кабеля; объемный; " 5" - ВП, ПЗ; 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm; 80 A; вилка кабельная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

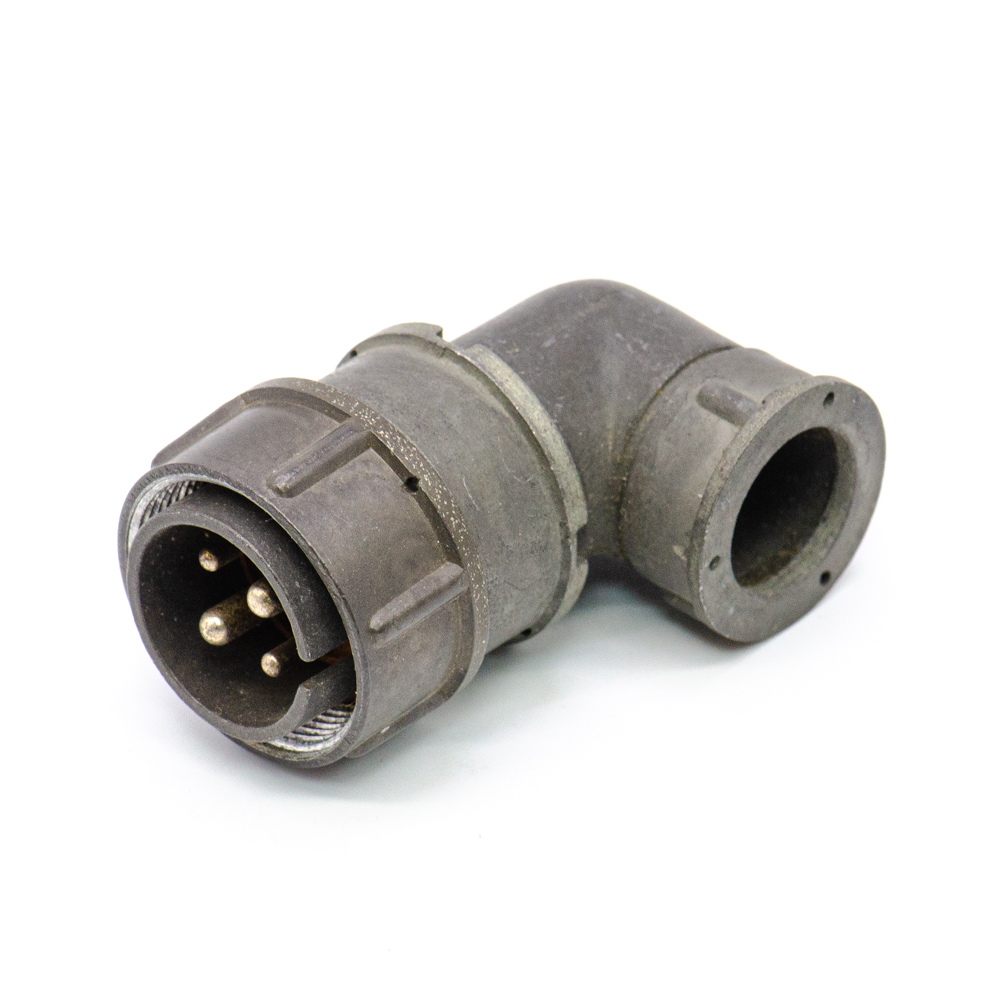

2РМТ22КУЭ4Ш3В1В Вилка кабельная, угловой патрубок, карболит, перекрут. Разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ22КУЭ4Ш3В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Э - гайка для экранированного кабеля; 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (два контакта диаметром 2 мм и два контакта диаметром 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные розетки 2РМТ22Б4Г3В1В, 2РМ22БПН4Г3В1В, 2РМТ22БПЭ4Г3В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ22КУЭ4Ш3В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 34
Дата изготовленияi 1976-1991
Транслитерация 2RMT22KUE4SH3V1V Cable plug, carbolite, GE0.364.126TU, twist
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМТ
Условный размер корпуса 22
Диаметр контактов 2 - Ø 2 mm; 2 - Ø 3 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ22К4Ш3В1В

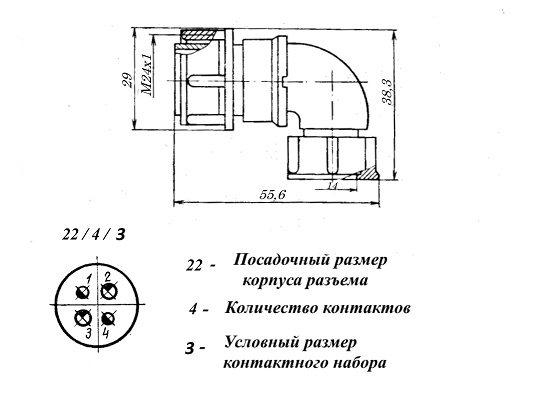

Габаритные размеры L*W*H 29х55,6х38,3 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 3 - 2 контакта Ø 2 mm; 2 контакта Ø 3 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Диаметр корпуса 29 mm
Высота корпуса 38,3 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 1,6 mΩ - для контактов Ø 2 mm; 0,8 mΩ - для контактов Ø 3 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 18 A - для контактов Ø 2 mm; 32 A - для контактов Ø 3 mm
Рабочий ток на разъем, max 80 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМТ22КУЭ4Ш3В1В ЛТАВА, фото
2РМТ22КУЭ4Ш3В1В ЛТАВА
