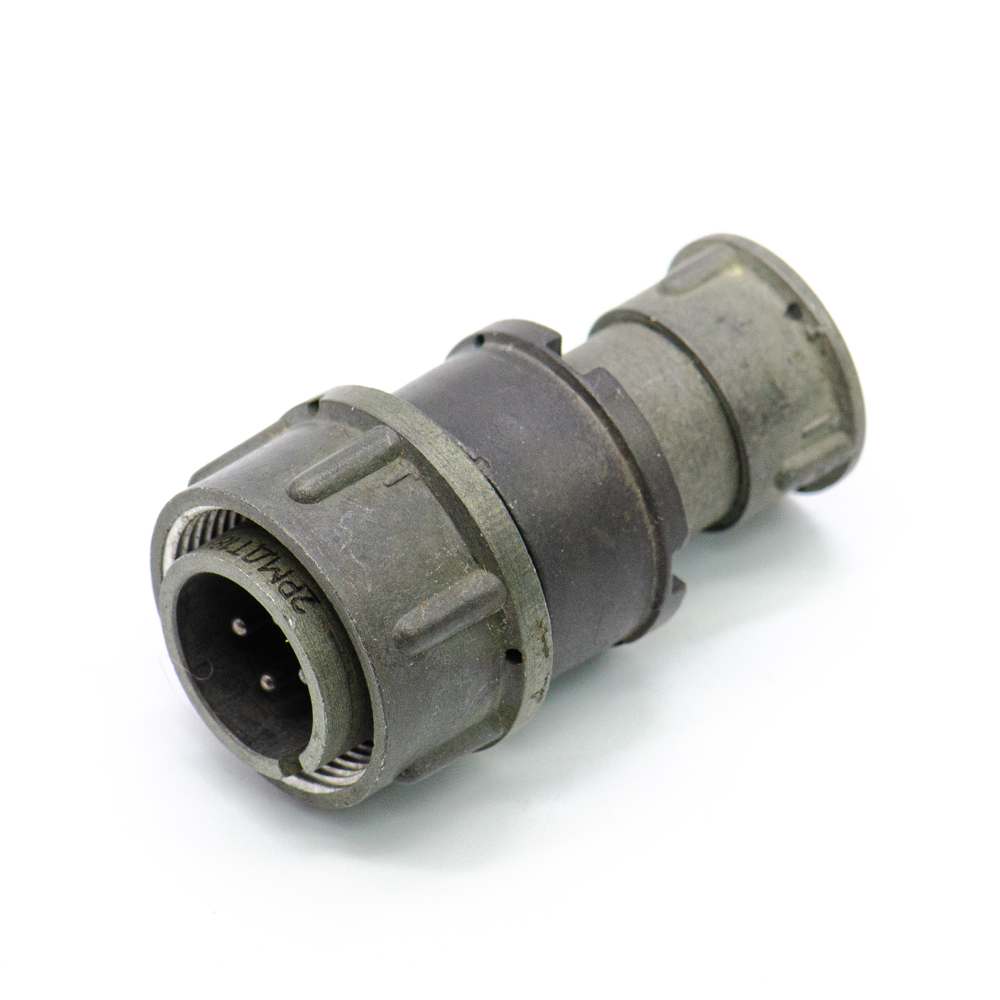

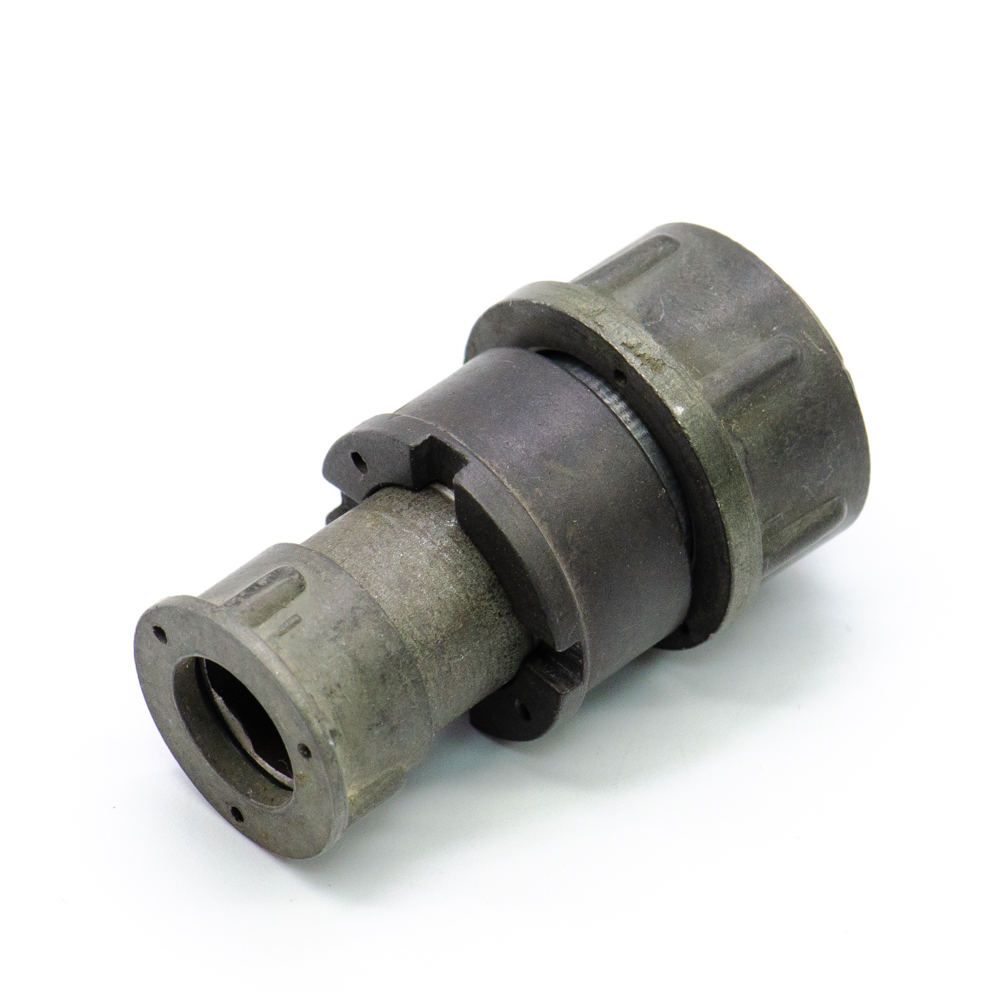

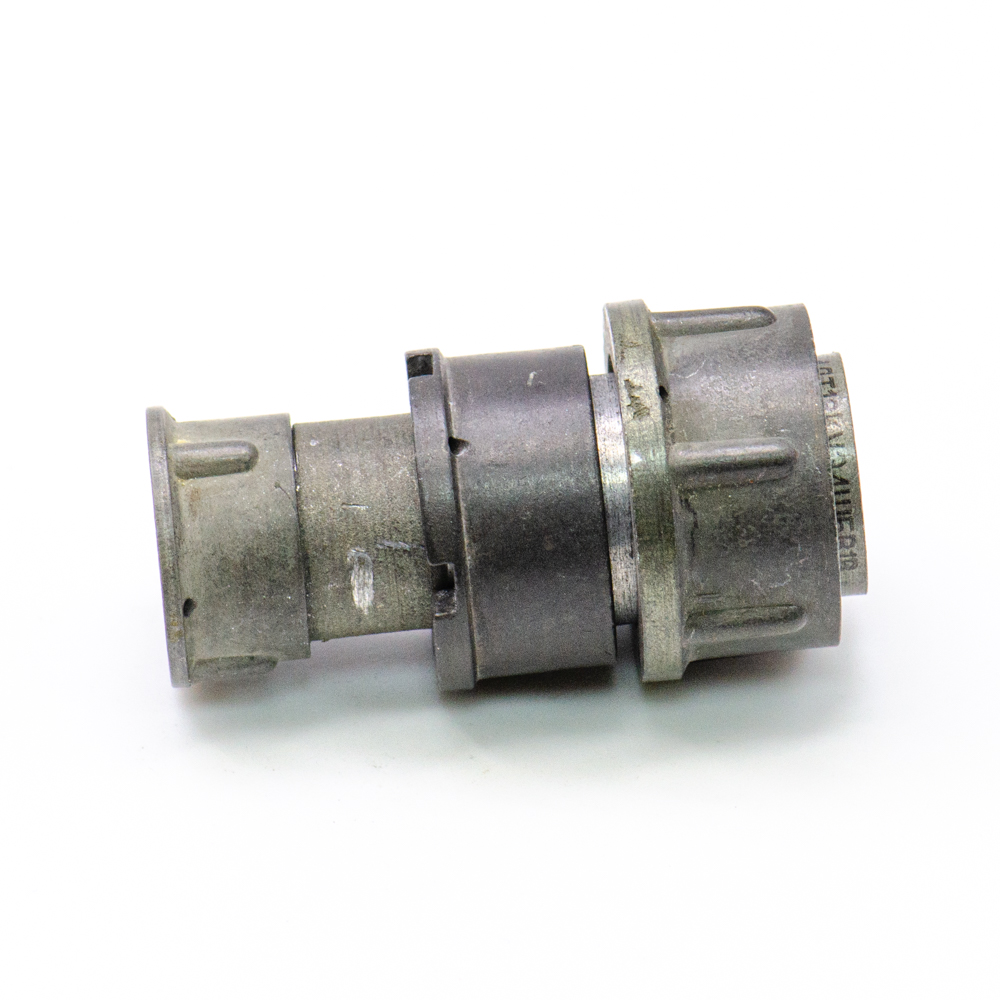

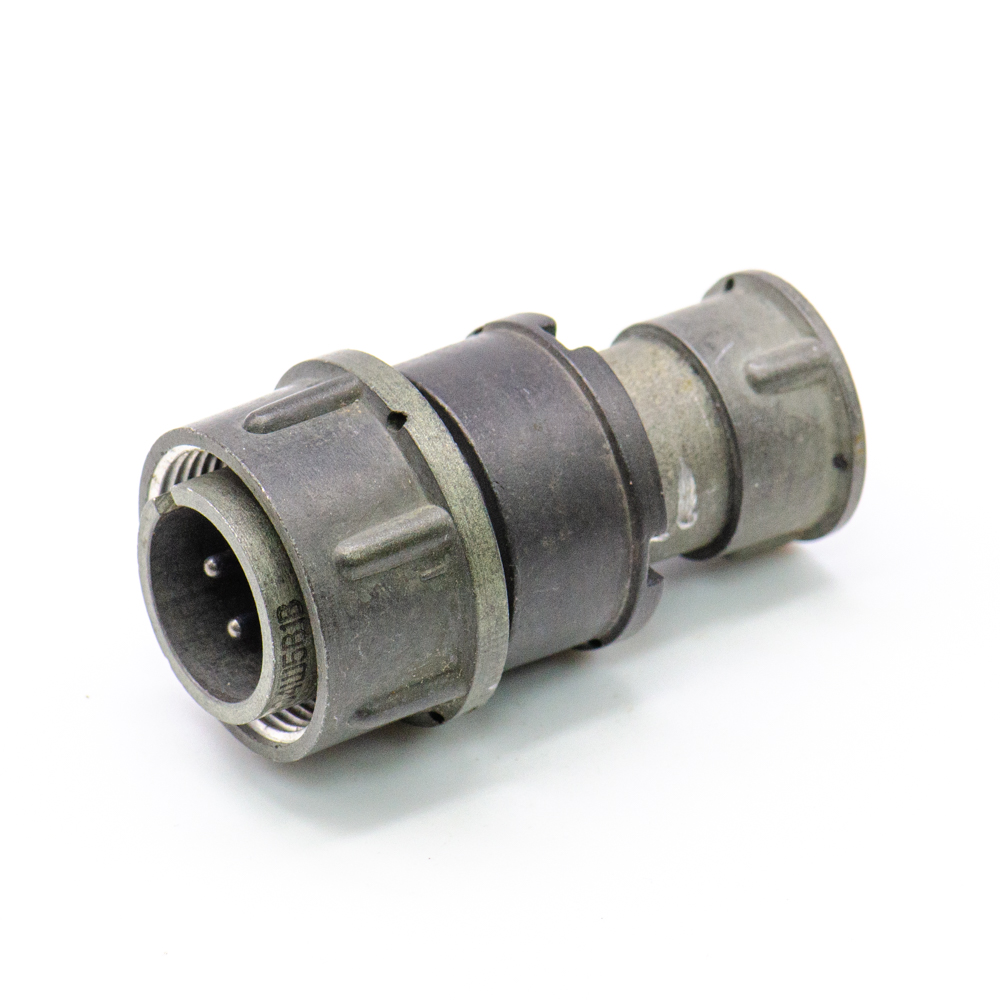

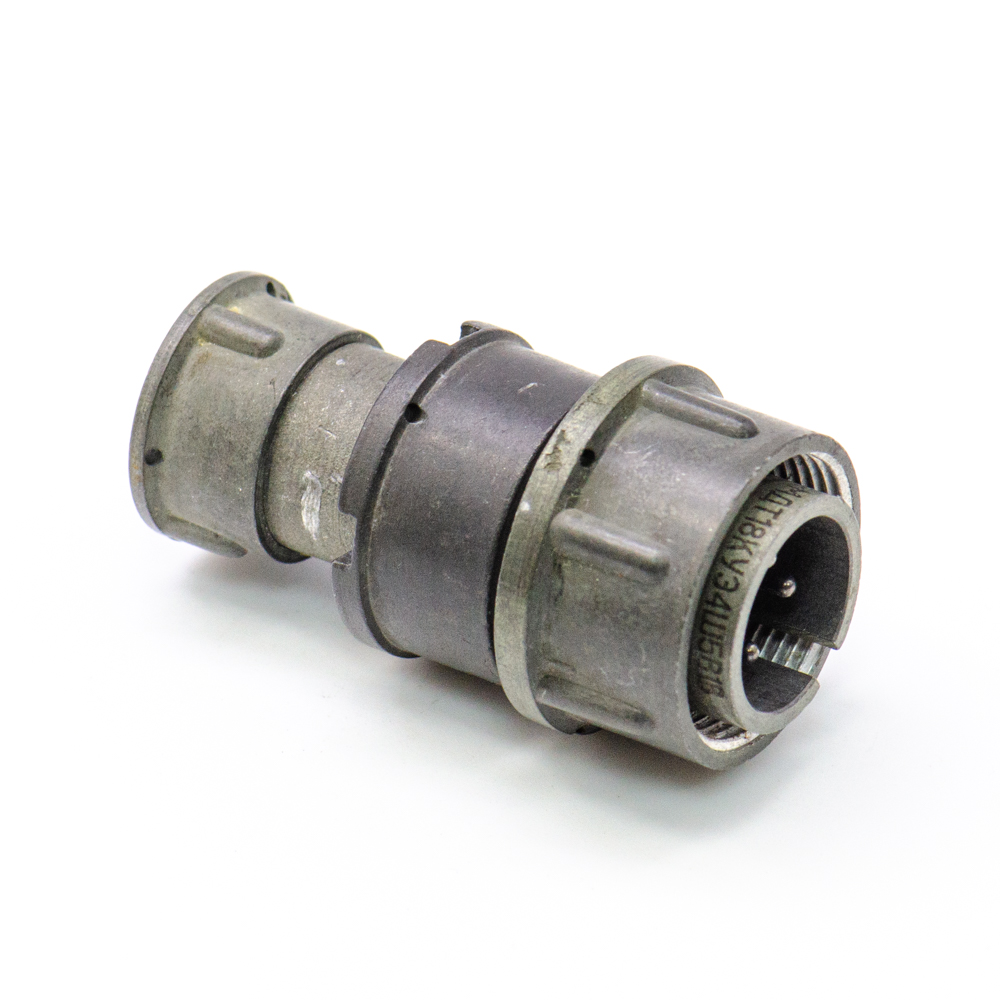

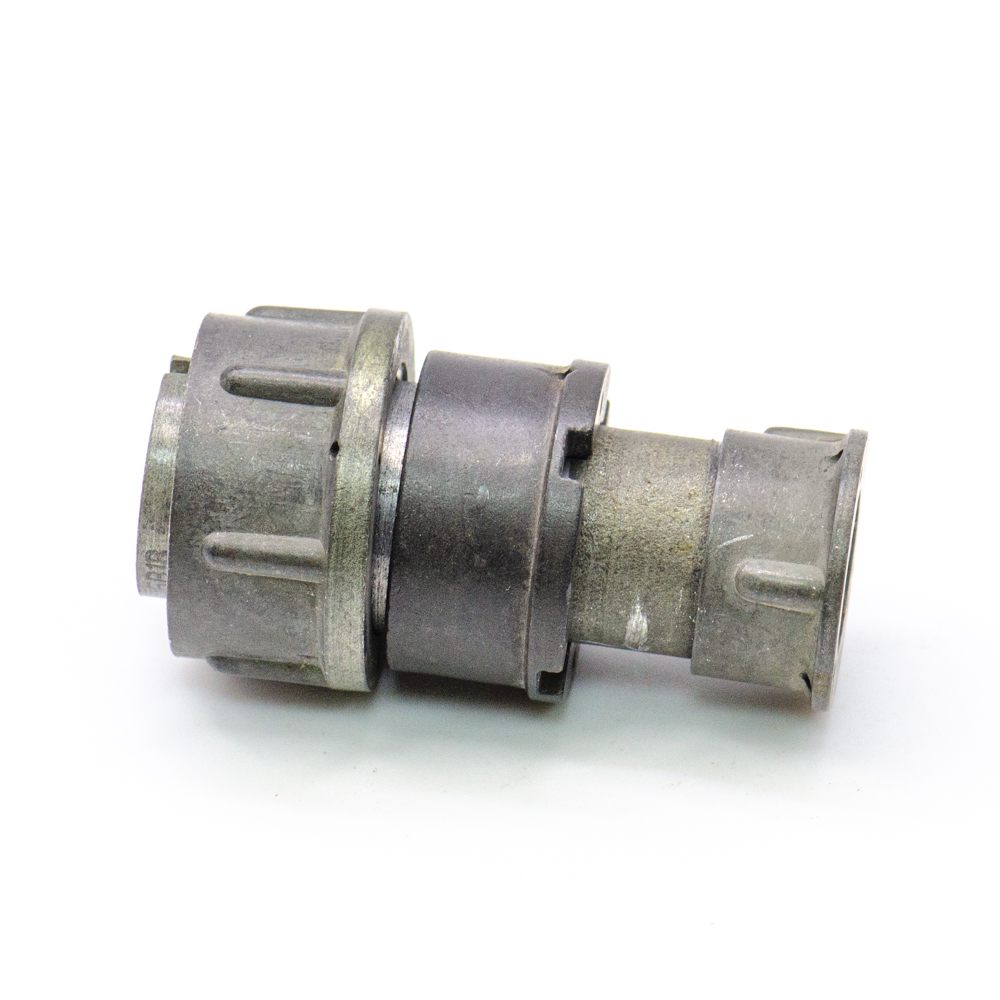

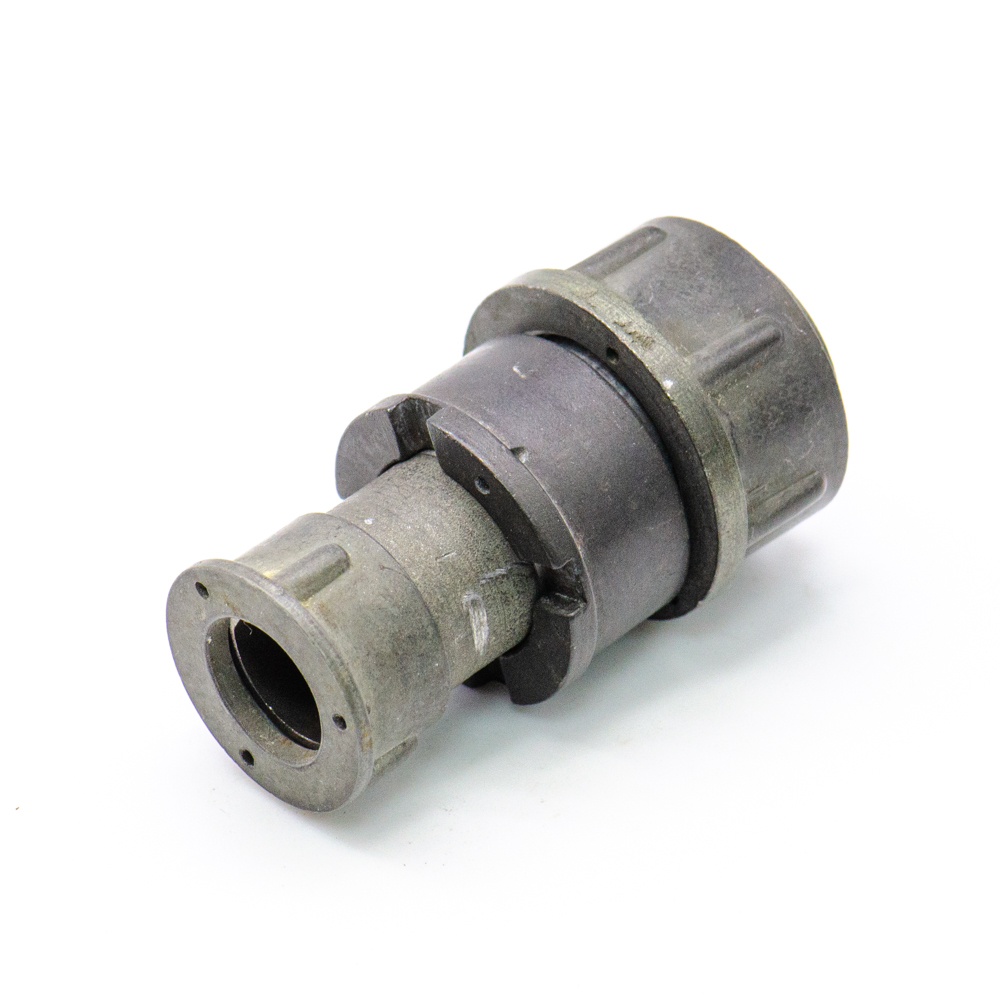

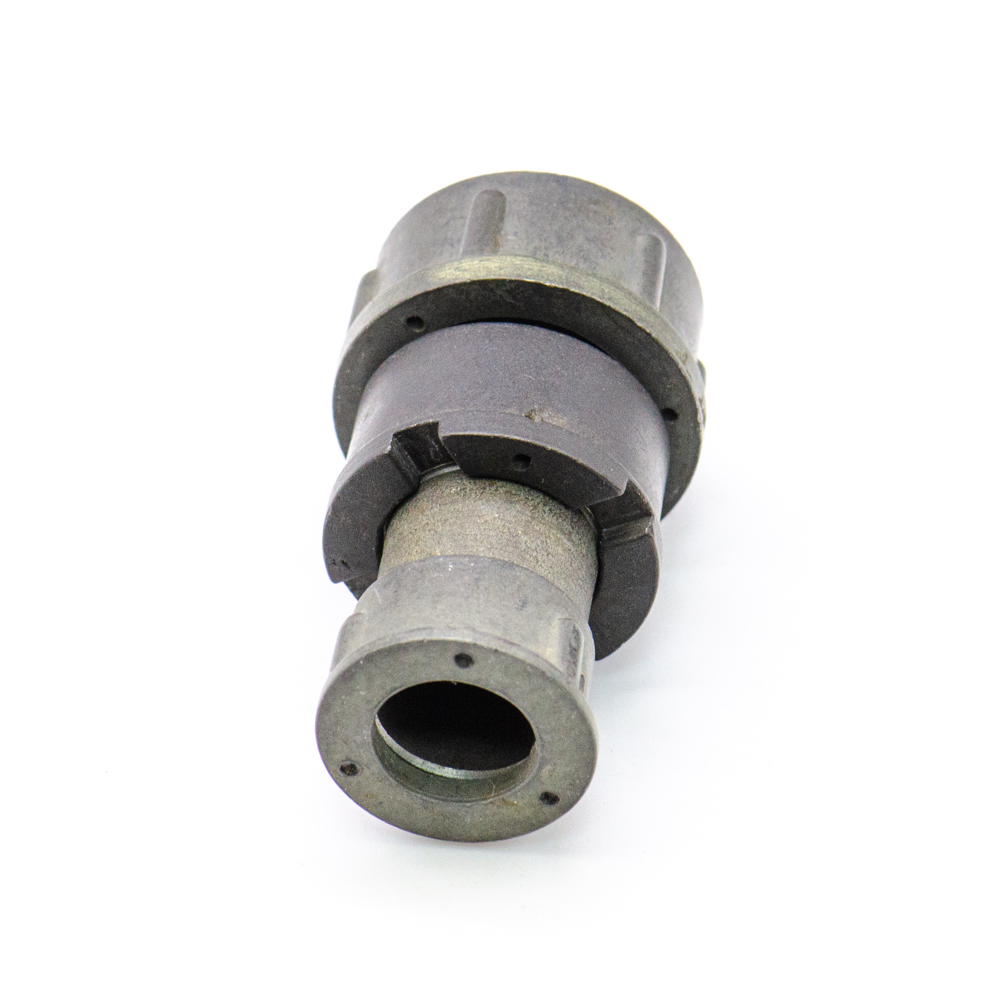

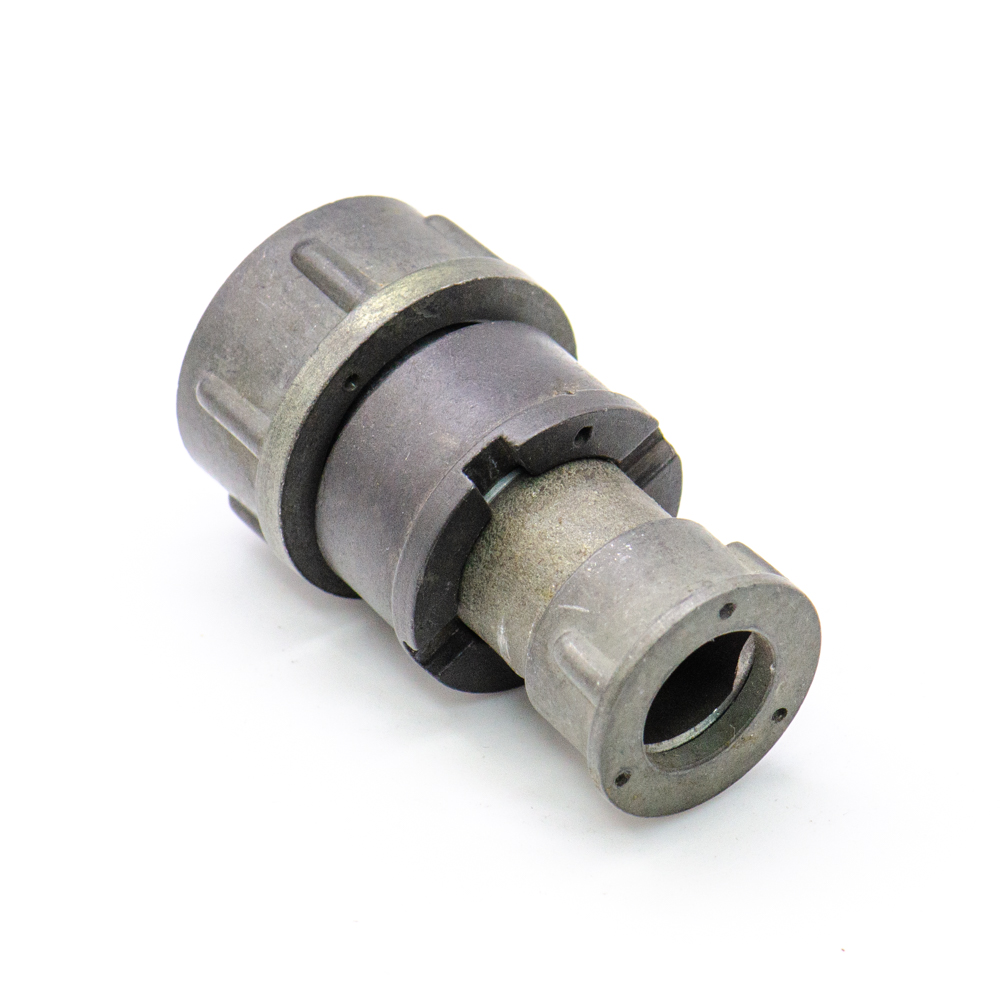

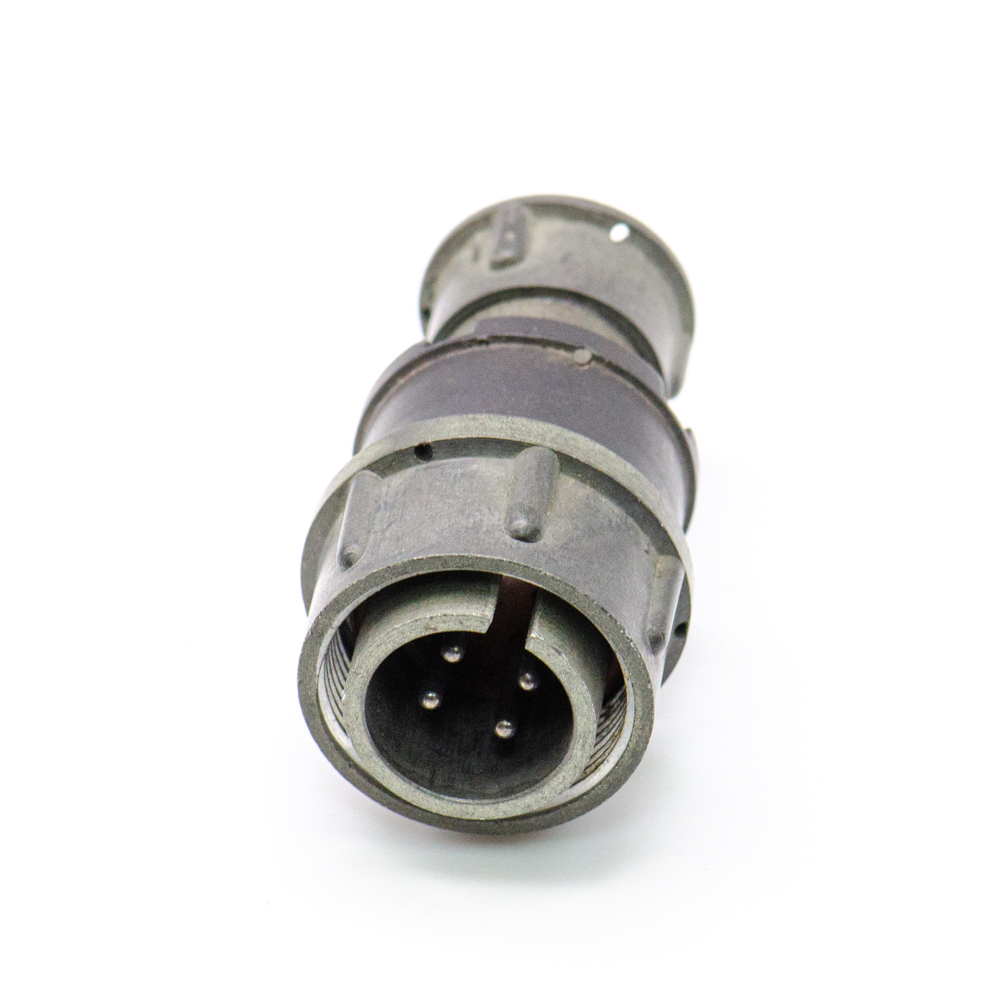

2РМДТ18КПЭ4Ш5В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут(арт. TN-2915)

Каменск-Уральский завод «Исеть», г. Каменск-Уральский; 560 V; Э - гайка для экранированного кабеля; объемный; " 5" - ВП, ПЗ; 15 A - для контактов Ø 1,5 mm; 50 A; вилка кабельная, соединитель, разъем соединительный, соединитель электрический...; -

Разъём низкочастотный цилиндрический малогабаритный 2РМД18КПЭ4Ш5В1В предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМД - тип соединителя; 18 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка;  Э - гайка для экранированного кабеля; 4 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМД(Т)18Б4Г5В1, 2РМД18бпн(э)4Г5В1, 2РМДТ18бпн(э)4Г5В1, 2РМД18бун(э)4Г5В1, 2РМДТ18бун(э)4Г5В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ18КПЭ4Ш5В1В Вилка кабельная карболит, ГЕ0.364.126ТУ, перекрут
Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 19,5
Дата изготовленияi 1976-1991
Транслитерация 2RMDT18KPE4SH5V1V Cable plug, carbolite, GE0.364.126TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 18
Диаметр контактов 4 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ18КПН4Ш5В1В, 2РМДТ18КУЭ4Ш5В1В

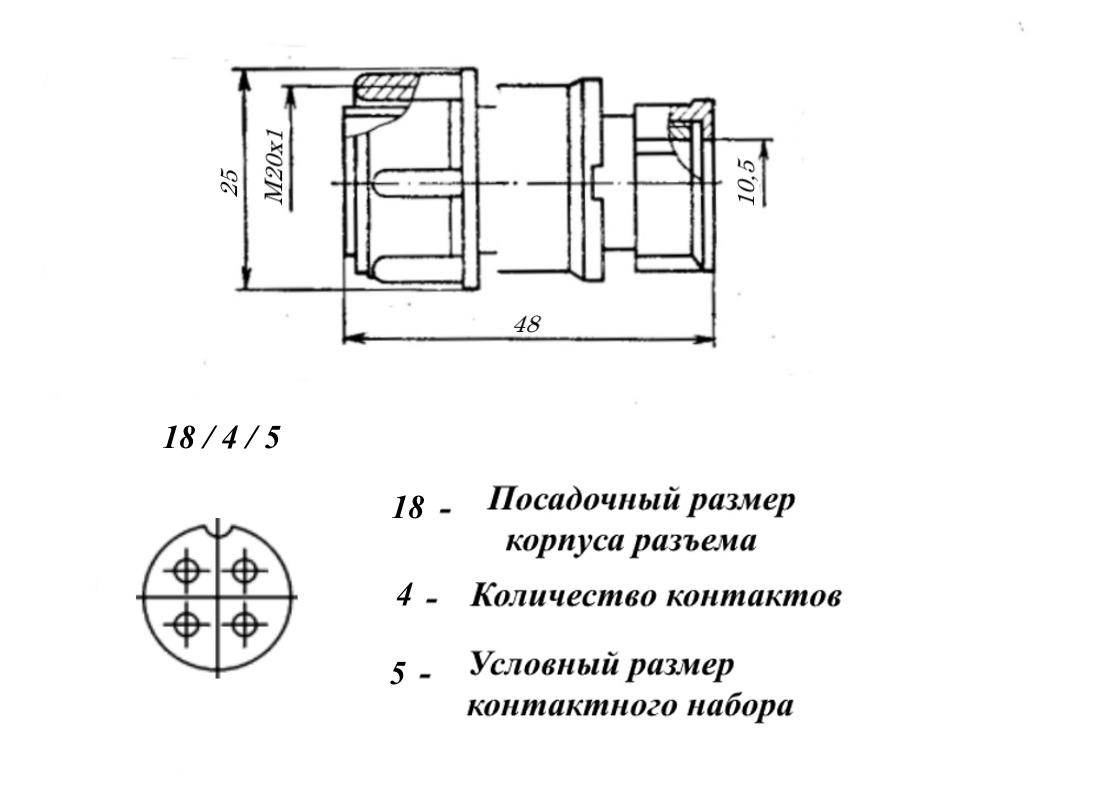

Габаритные размеры L*W*H 25х48 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Диаметр корпуса 25 mm
Высота корпуса 48 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 1850 V
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 15 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 50 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi УХЛ 2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМДТ18КПЭ4Ш5В1В ИСЕТЬ, фото
2РМДТ18КПЭ4Ш5В1В ИСЕТЬ
2РМДТ18КПЭ4Ш5В1В ЭЛЕКОН, фото
2РМДТ18КПЭ4Ш5В1В ЭЛЕКОН
2РМДТ18КПЭ4Ш5В1В ЛТАВА, фото
2РМДТ18КПЭ4Ш5В1В ЛТАВА

Функциональные аналоги

2РМДТ18КПЭ4Ш5А1В ИСЕТЬ, фото
2РМДТ18КПЭ4Ш5А1В ИСЕТЬ
2РМДТ18КПЭ4Ш5А1В ЛТАВА, фото
2РМДТ18КПЭ4Ш5А1В ЛТАВА
2РМДТ18КПЭ4Ш5А1В ЭЛЕКОн, фото
2РМДТ18КПЭ4Ш5А1В ЭЛЕКОн
