2РМ27КПН7Ш2В1 Вилка кабельная. (арт. SN-6957)

к сравнению отложить

АО Лтава, Полтава

Артикул (ID): SN-6957

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1981-1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 280328

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

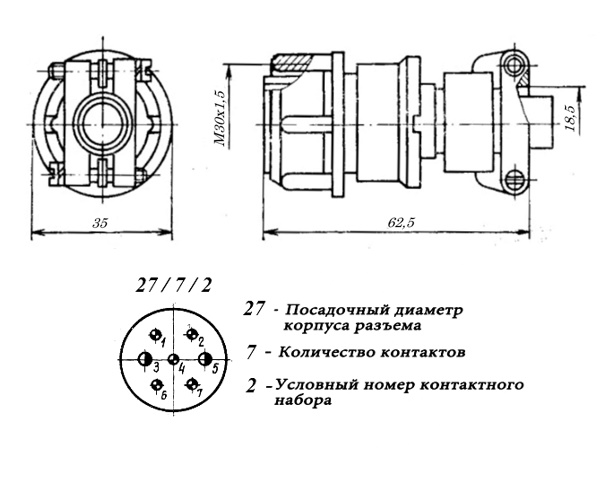

Разъём низкочастотный цилиндрический малогабаритный 2РМ27КПН7Ш2В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 7 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)27Б7Г2В1, 2РМ27бпн(э)7Г2В1, 2РМТ27бпн(э)7Г2В1, 2РМ27бун(э)7Г2В1, 2РМТ27бун(э)7Г2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО Лтава, Полтава
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	45,8
Дата выпуска	1981-1990
Транслитерация	2RM27KPN7SH2V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	27
Количество выводов или контактов	7
Условный номер контактного набора	2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ27КПН7Ш2В1
Цвет изделия	серый
Габаритные размеры LWH	73х35 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5
Номинальное напряжение	700
Рабочий ток	8 A - для контактов Ø 1 mm; 16 A - для контактов Ø 1,5 mm
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
