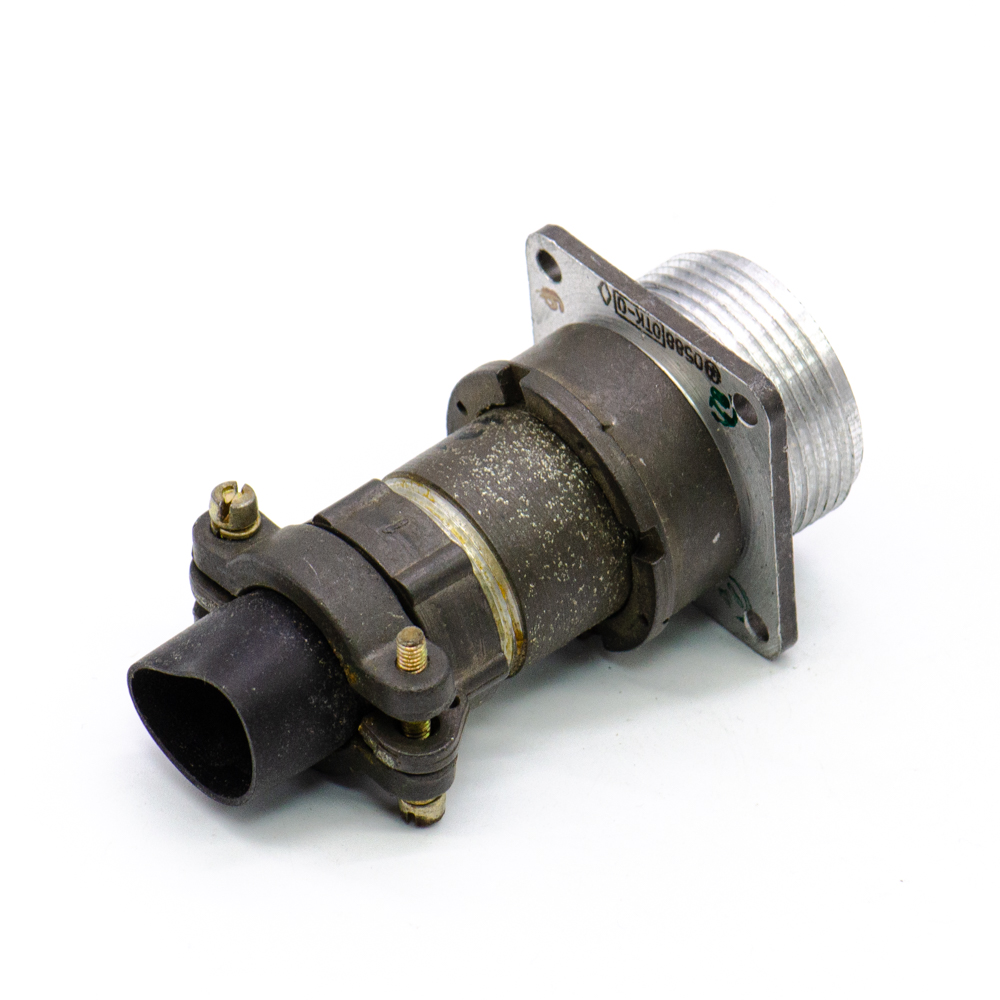

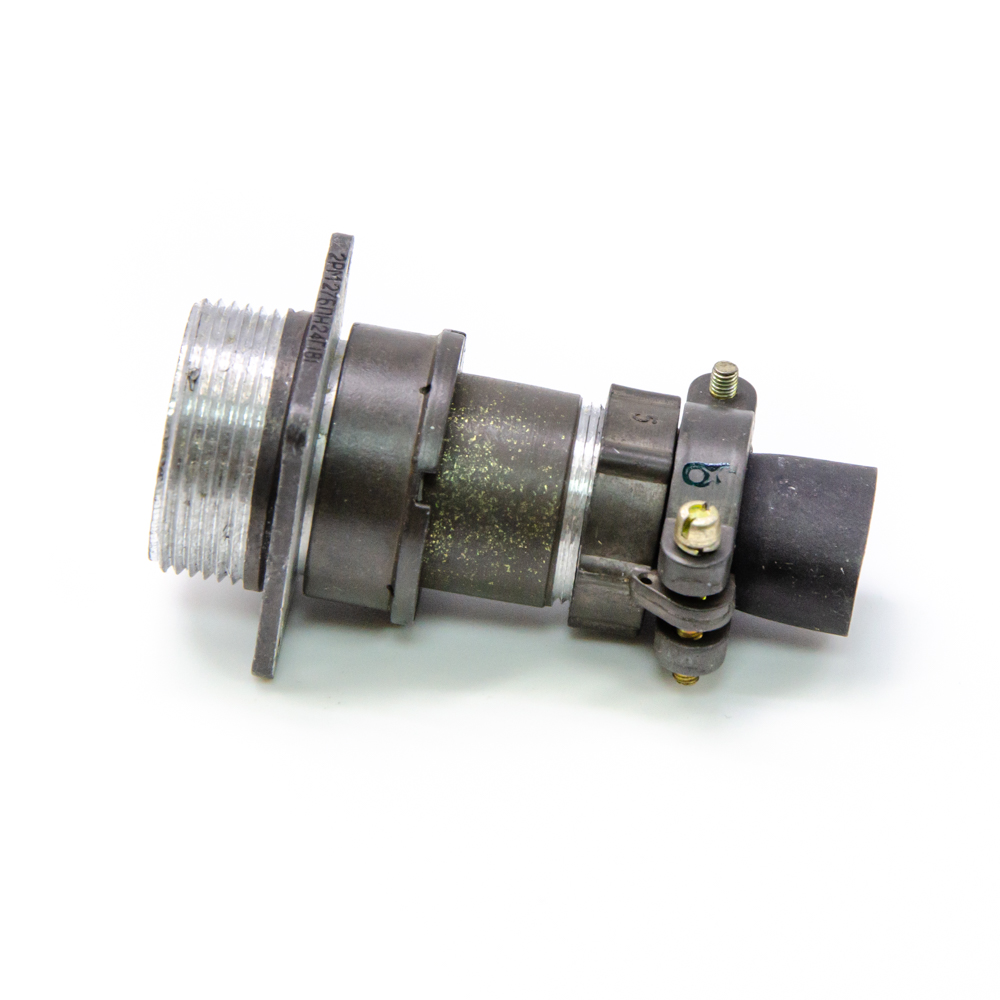

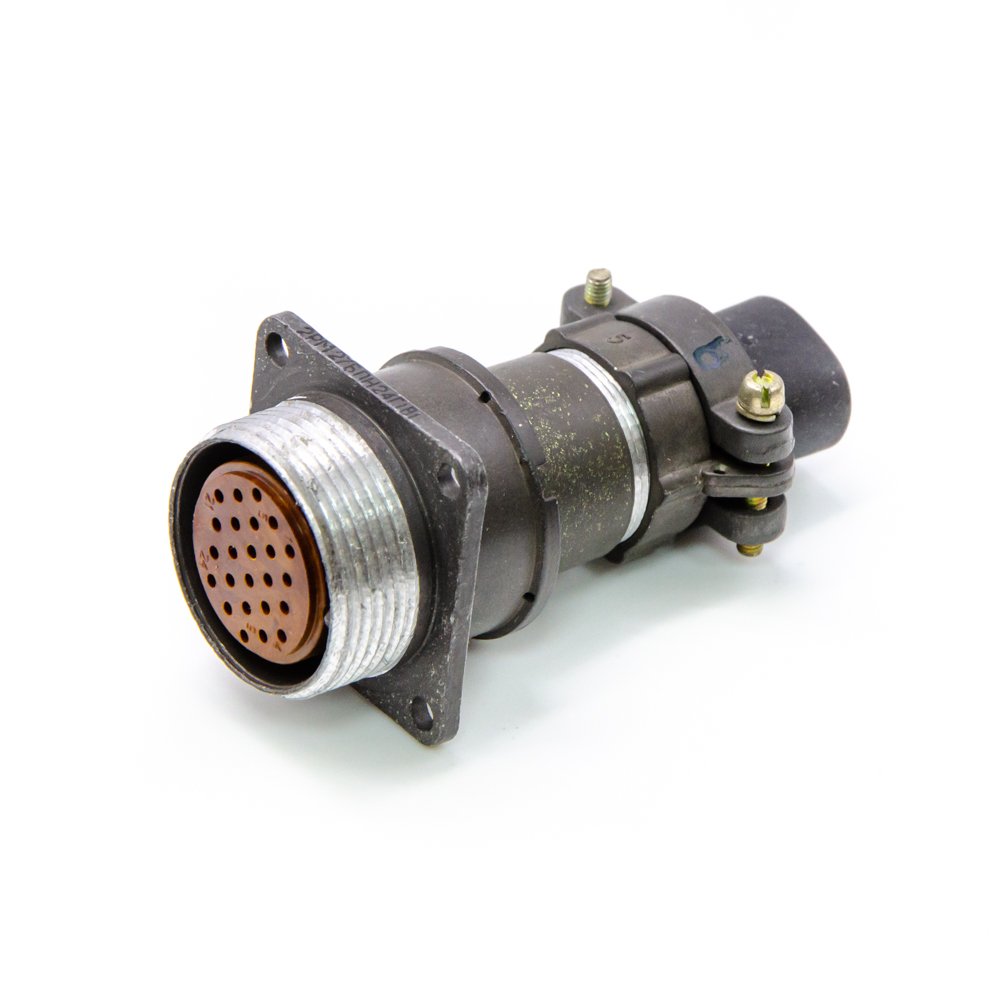

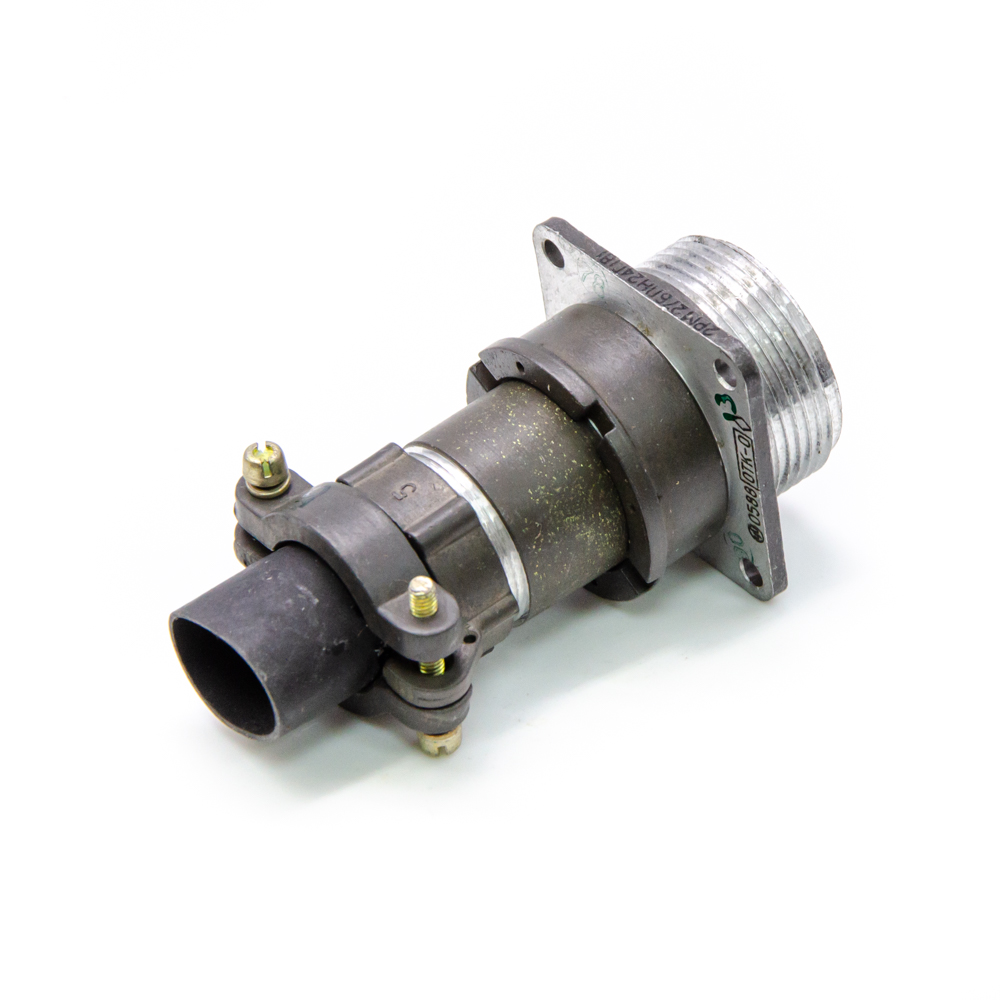

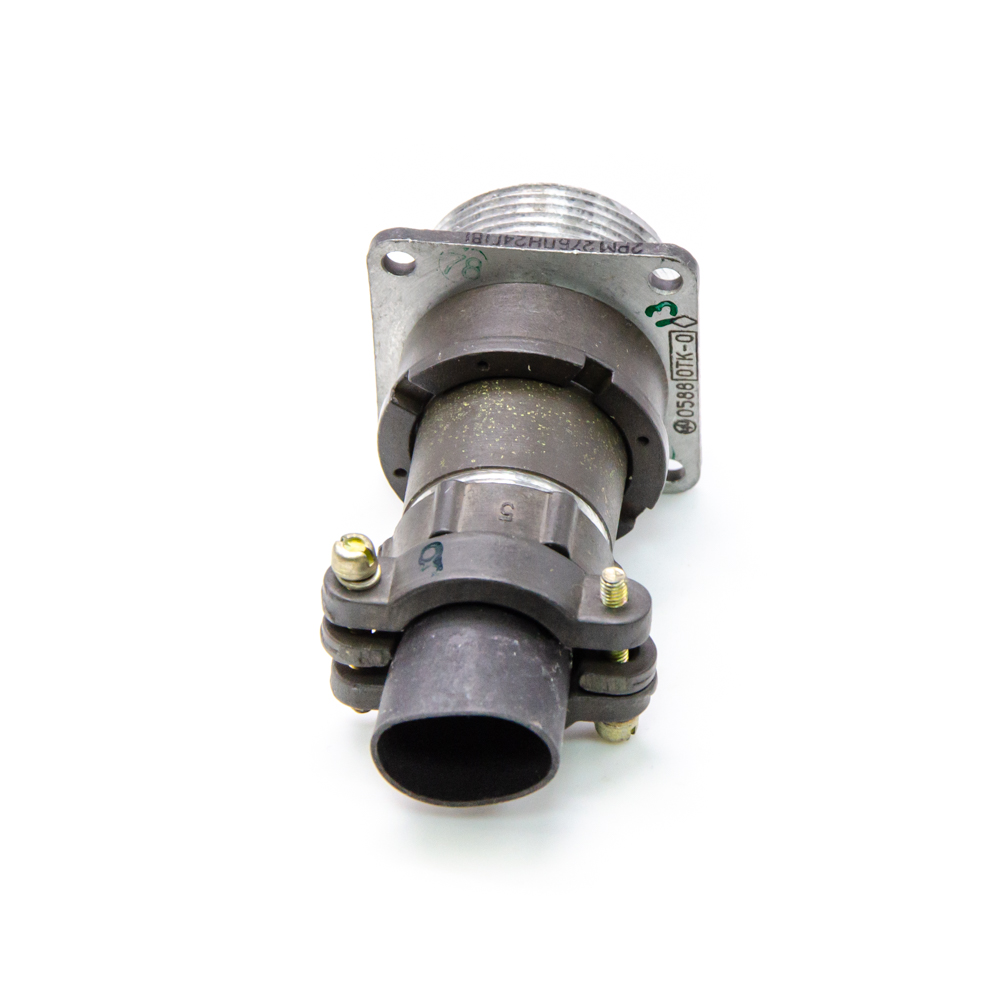

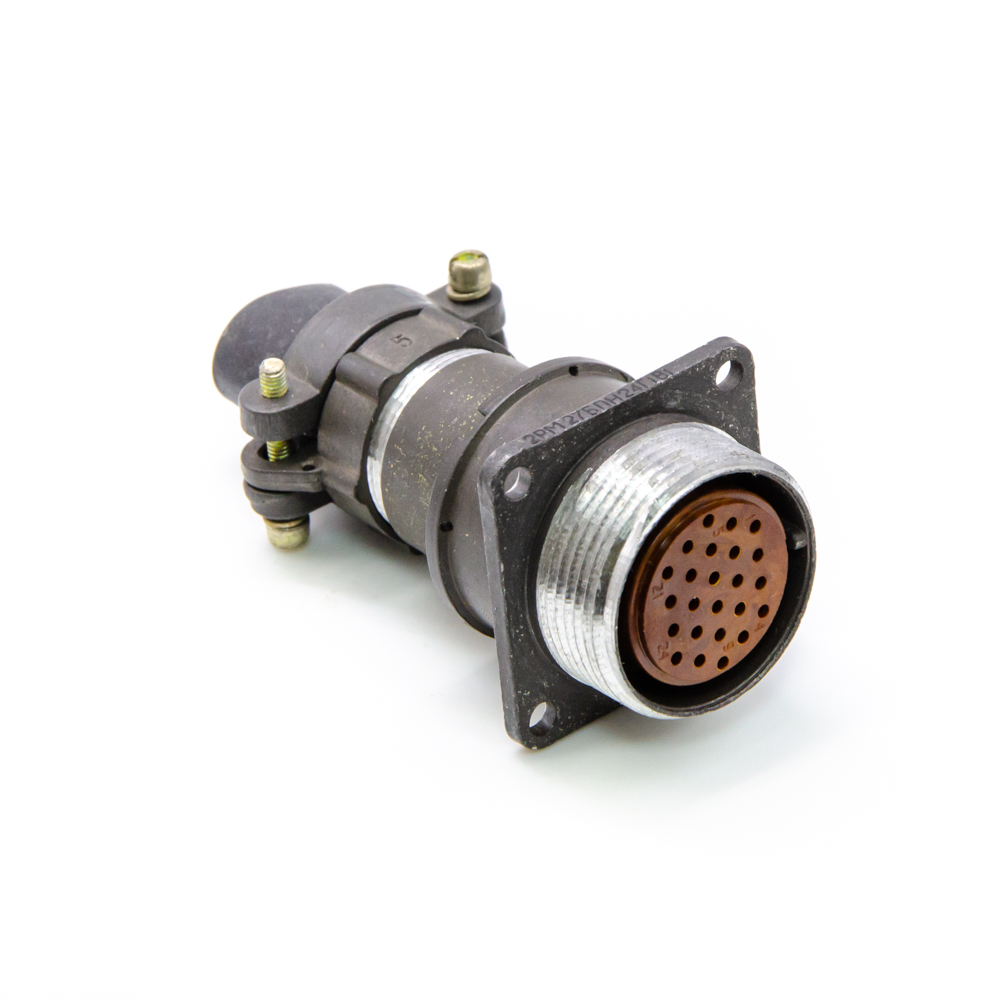

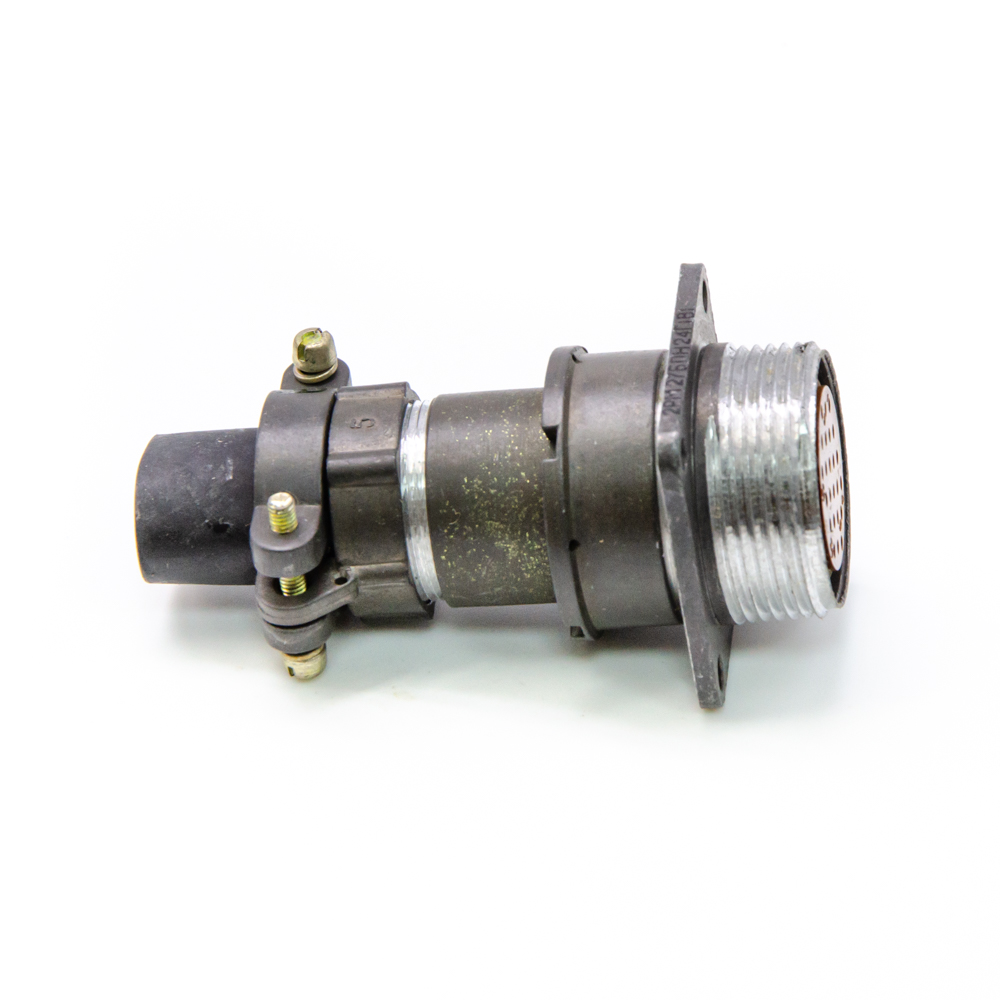

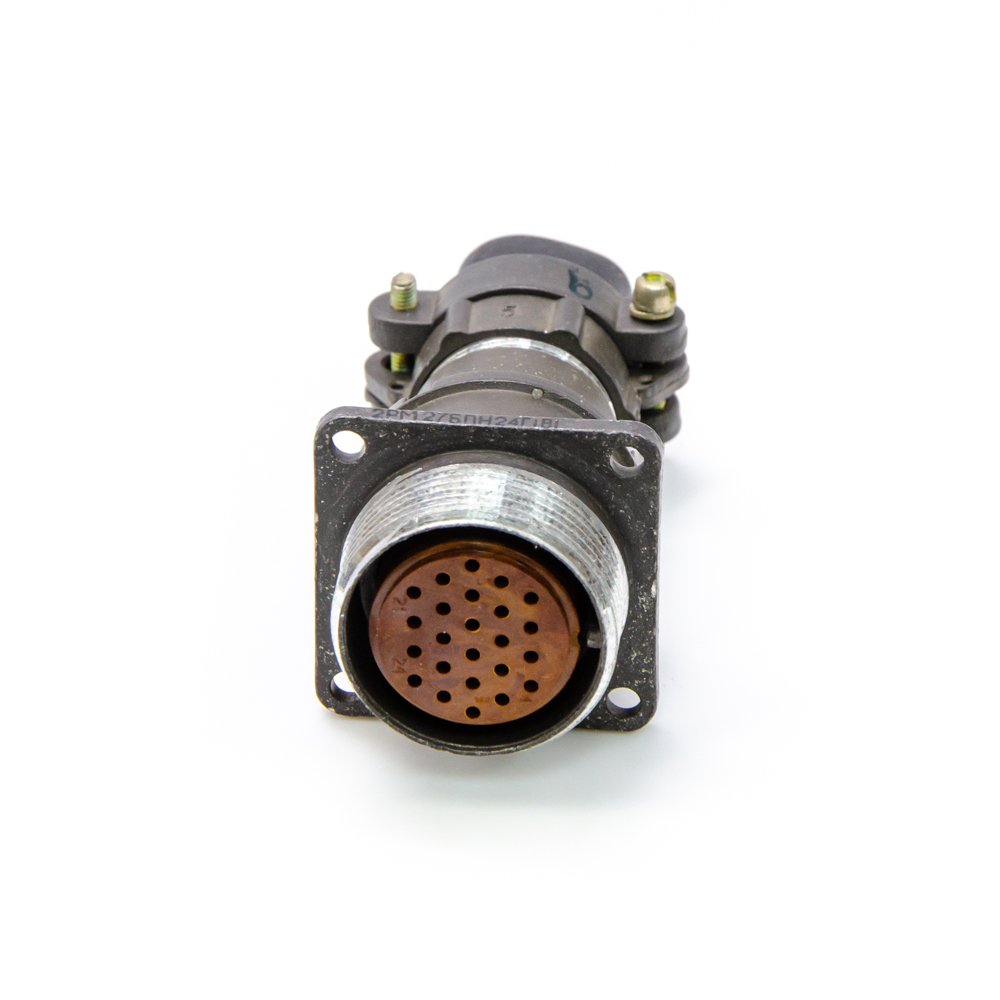

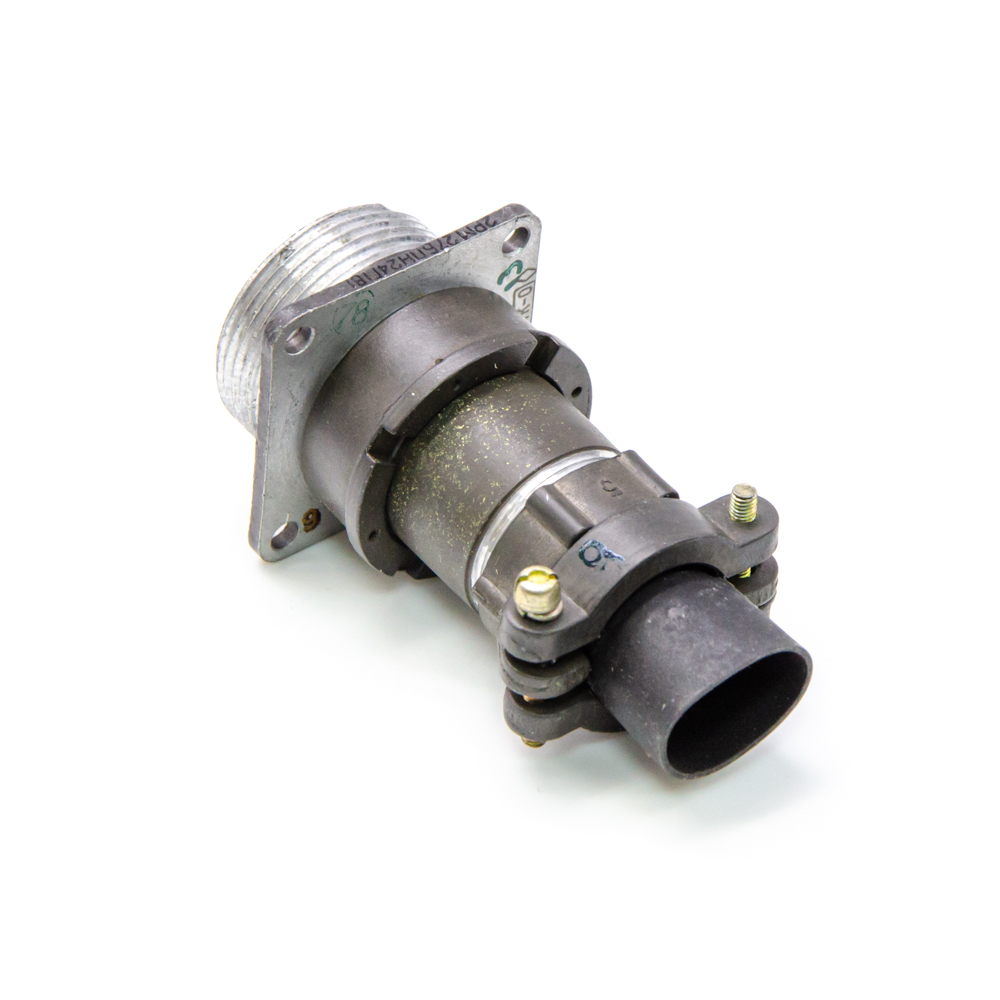

2РМ27БПН24Г1В1 Розетка блочная, (арт. OF-760)

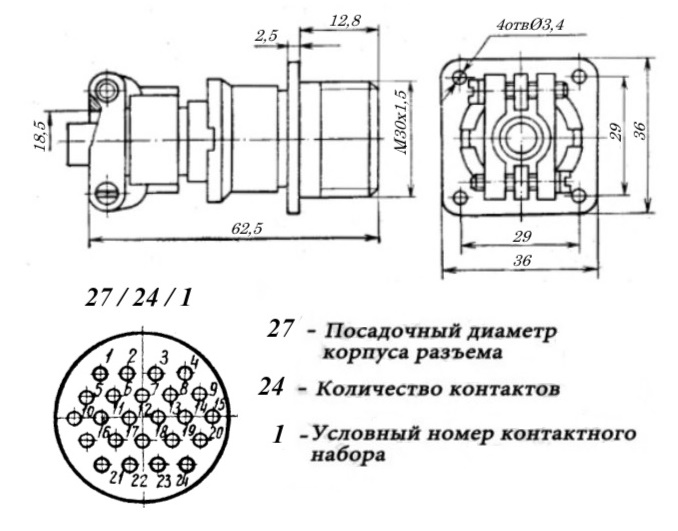

Разъём низкочастотный цилиндрический малогабаритный 2РМ27БПН24Г1В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 24 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)27К24Ш1А(В)1, 2РМ27кпн(э)24Ш1А(В)1, 2РМТ27кпн(э)24Ш1А(В)1, 2РМ27кун(э)24Ш1А(В)1, 2РМТ27кун(э)24Ш1А(В)1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 55,3
Дата выпуска 1988
Транслитерация 2RM27BPN24G1V1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 27
Количество выводов или контактов 24
Условный номер контактного набора 1 - все контакты Ø 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ27БПН24Г1В1
Цвет изделия серый
Габаритные размеры L*W*H 74х36х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
