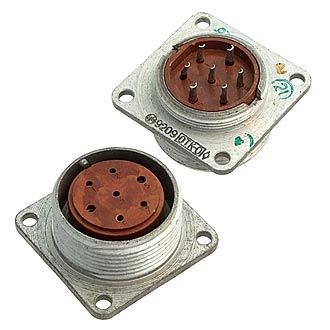

2РМ27Б7Г2В1 Розетка блочная (арт. OF-680)

к сравнению отложить

АО Лтава, Полтава

Артикул (ID): OF-680

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1981-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 274919

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМ27Б7Г2В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 24 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные вилки 2РМ27кпн(э)7Ш2В1, 2РМТ27кпн(э)7Ш2В1, 2РМ27кун(э)7Ш2В1, 2РМТ27кун(э)7Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО Лтава, Полтава
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	26,8
Дата выпуска	1981-1991
Транслитерация	2RM27B7G2V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	27
Количество выводов или контактов	7
Условный номер контактного набора	2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ27Б7Г2В1
Цвет изделия	серый

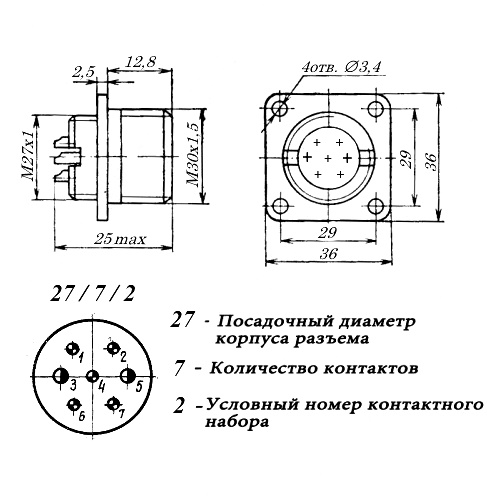

Габаритные размеры LWH	36х36х24 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение	700 V
Рабочий ток	8 A - для контактов Ø 1 mm; 16 A - для контактов Ø 1,5 mm
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
