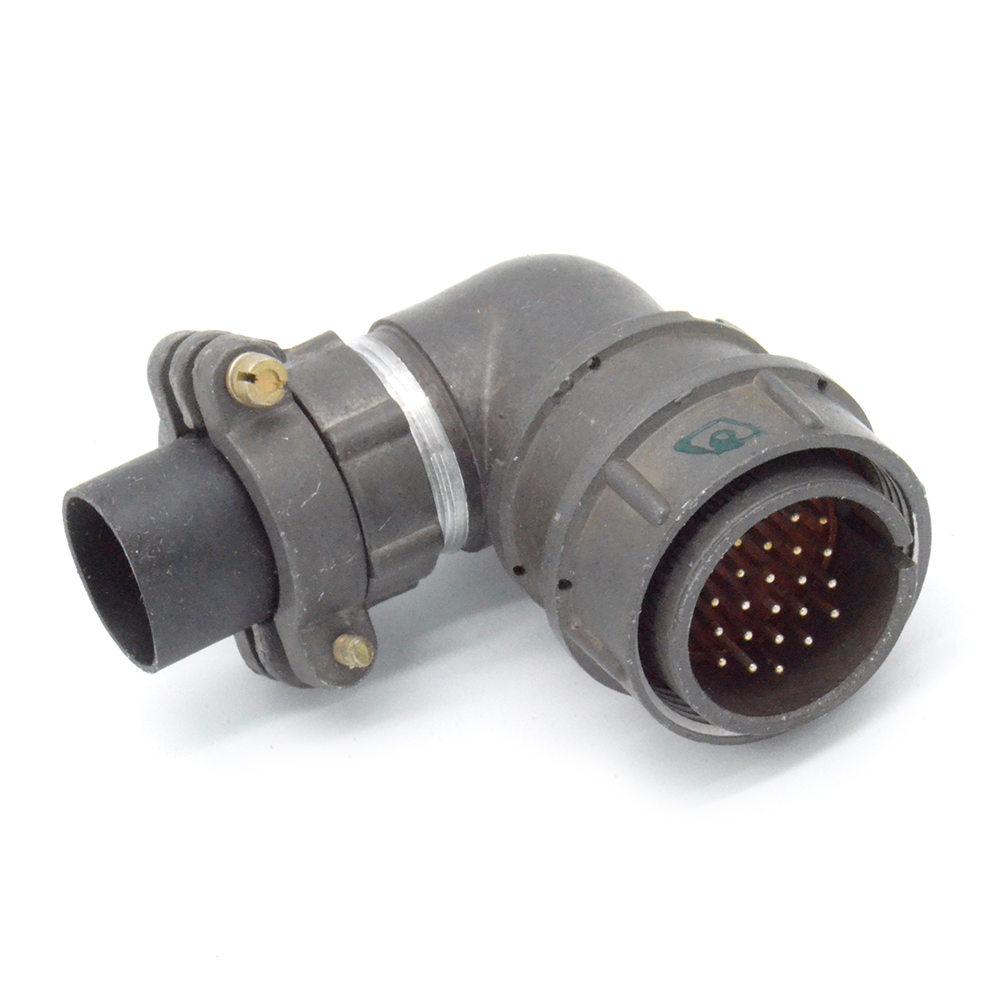

Разъём низкочастотный цилиндрический малогабаритный 2РМ27КУН24Ш1В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 27 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 24 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)27Б24Г1В1, 2РМ27бпн(э)24Г1В1, 2РМТ27бпн(э)24Г1В1, 2РМ27бун(э)24Г1В1, 2РМТ27бун(э)24Г1В1.  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ27КУН24Ш1В1 Вилка кабельная
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "1"
Масса изделия, гр52,5
Транслитерация2RM27KUN24SH1V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов24
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ27КУН24Ш1В1
Цвет изделиясерый

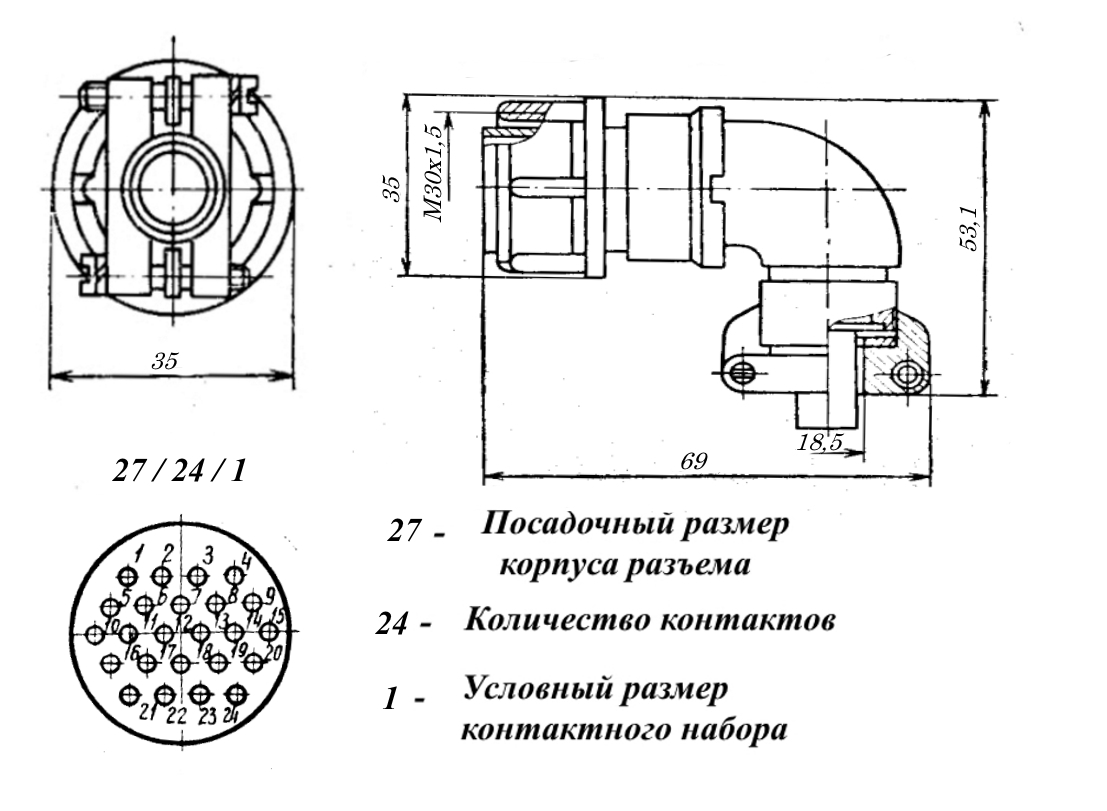

Габаритные размеры L*W*H 63х62х34 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение560 V
Рабочий ток2 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1977-1986гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
