Скидка на  Конденсаторы электролитические
-20%

RM18-7-TJ-S-D Вилка кабельная (Аналог 2РМ18КПН7Ш1В1), RUICHI(арт. ZL-5173)

RUICHI; -
КИТАЙ
Артикул (ID): ZL-5173
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 498342
На складе 5014 шт
  • Цена от 379.37 ₽
  • 1 шт 436.85 ₽
  • от 10 шт 402.36 ₽
  • от 100 шт 379.37 ₽
Количество
Быстрый заказ

RM18-7-TJ-S-D Вилка кабельная (Аналог 2РМ) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM18-7-TJ-S-D: RM – серия разъема; 18 – условный размер корпуса; 7 – количество контактов; T – кабельная часть; J – вилка; S – для неэкранированного кабеля; D – прямой патрубок. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование RM18-7-TJ-S-D Вилка кабельная (Аналог 2РМ18КПН7Ш1В1), RUICHI
Торговая марка RUICHI
Страна происхождения КИТАЙ
Масса изделия, гр 26,2
Дата изготовленияi дата не указана
Транслитерация RM18-7-TJ-S-D Cable plug (Analog 2RM18KPN7SH1V1), RUICHI
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов RM (аналог 2РМ)
Условный размер корпуса 18
Диаметр контактов 7 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует

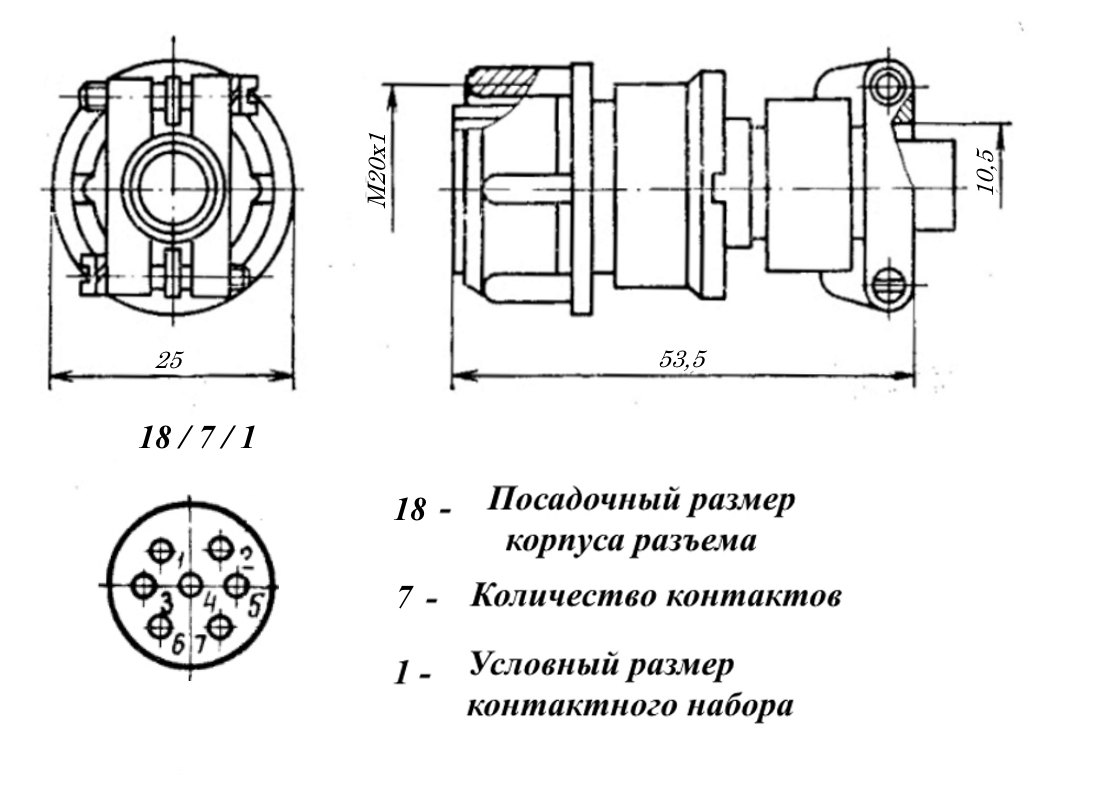

Габаритные размеры L*W*H 25х53,5 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов RM (аналог 2РМ)
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 7 контактов Ø 1 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Шаг резьбы накидной гайки M20х1 mm
Диаметр корпуса 25 mm
Высота корпуса 53,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Сопротивление изоляции 5000 MΩ
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 40 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 96% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
RM18-7-TJ-S-D Вилка кабельная (Аналог 2РМ18КПН7Ш1В1), RUICHI   (datasheet)
