2РМ22КПН10Ш1В1 Вилка кабельная, "5" (арт. TN-3949)

к сравнению отложить

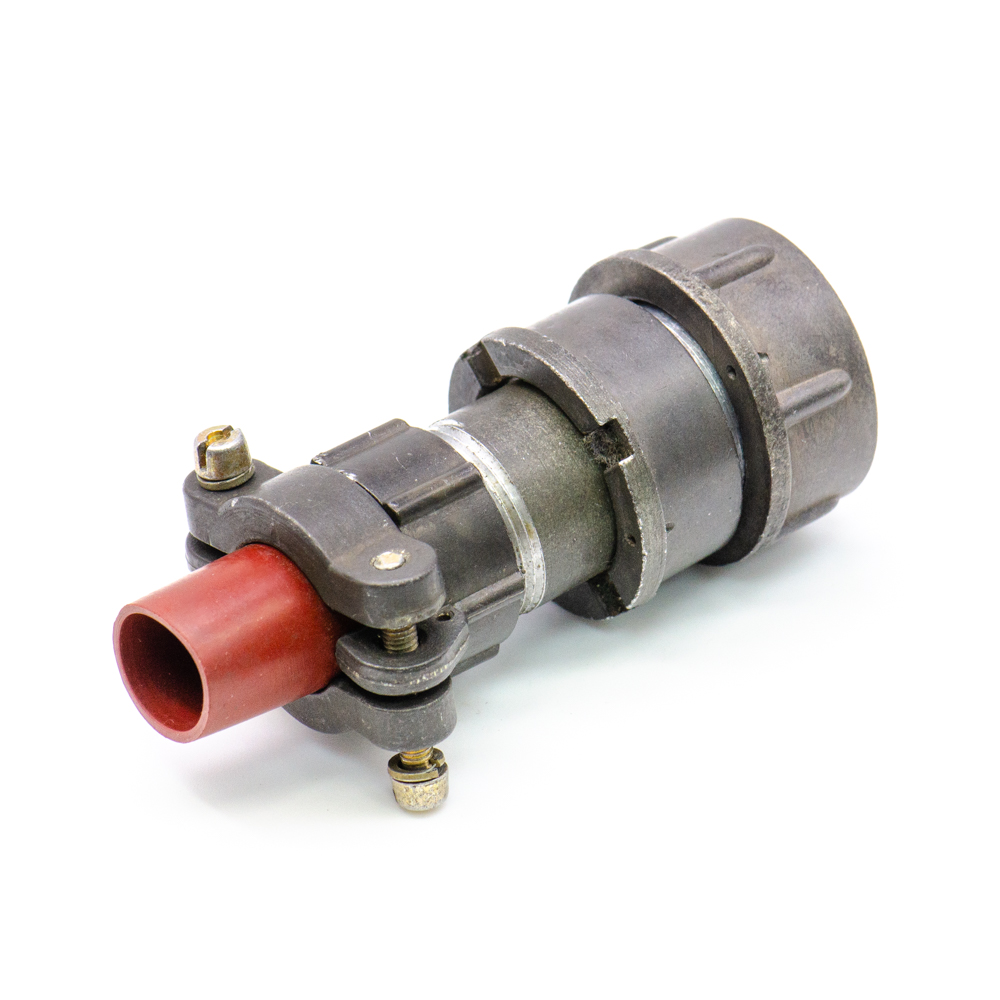

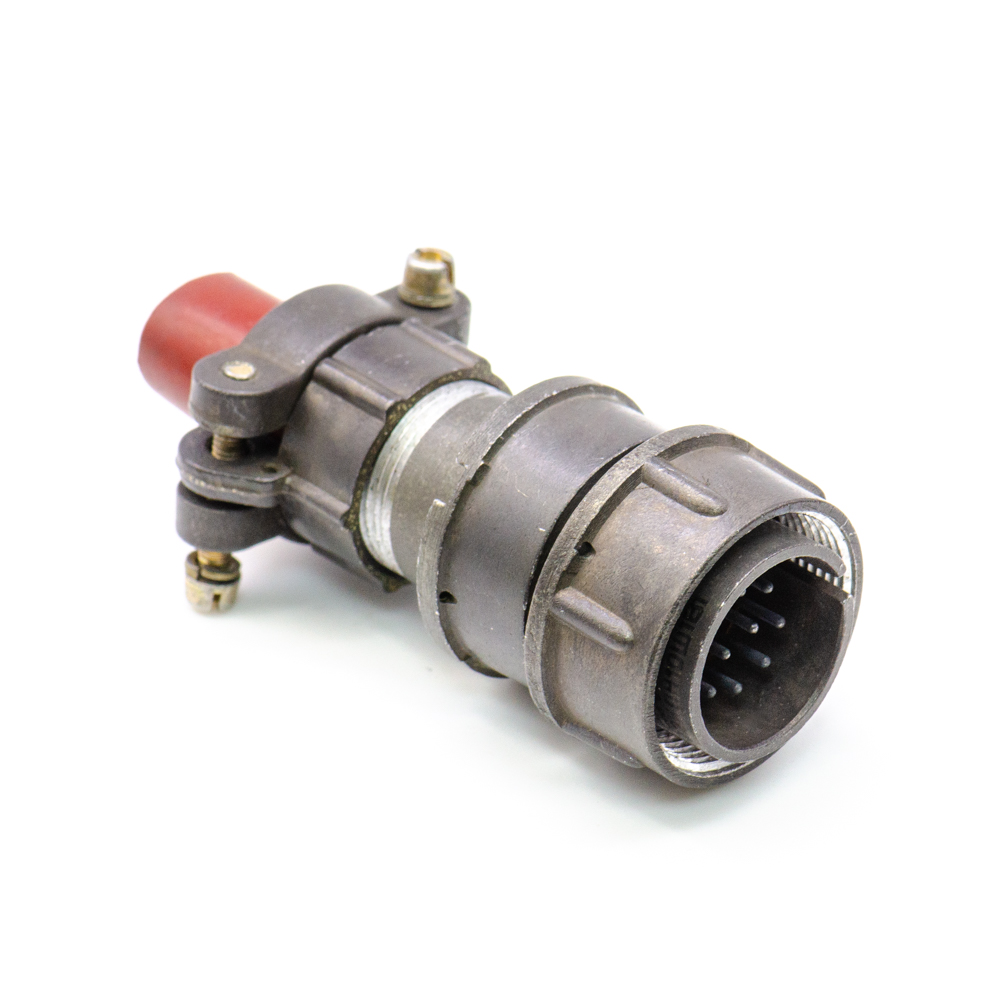

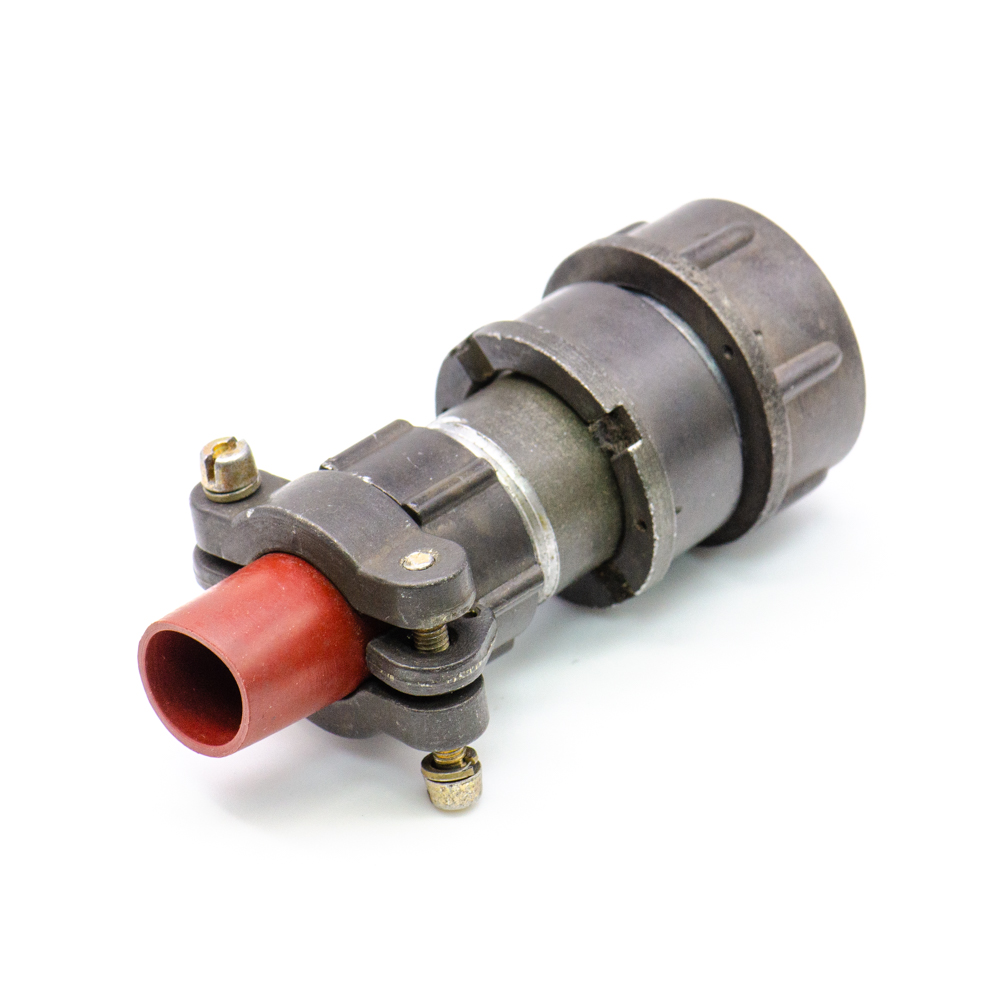

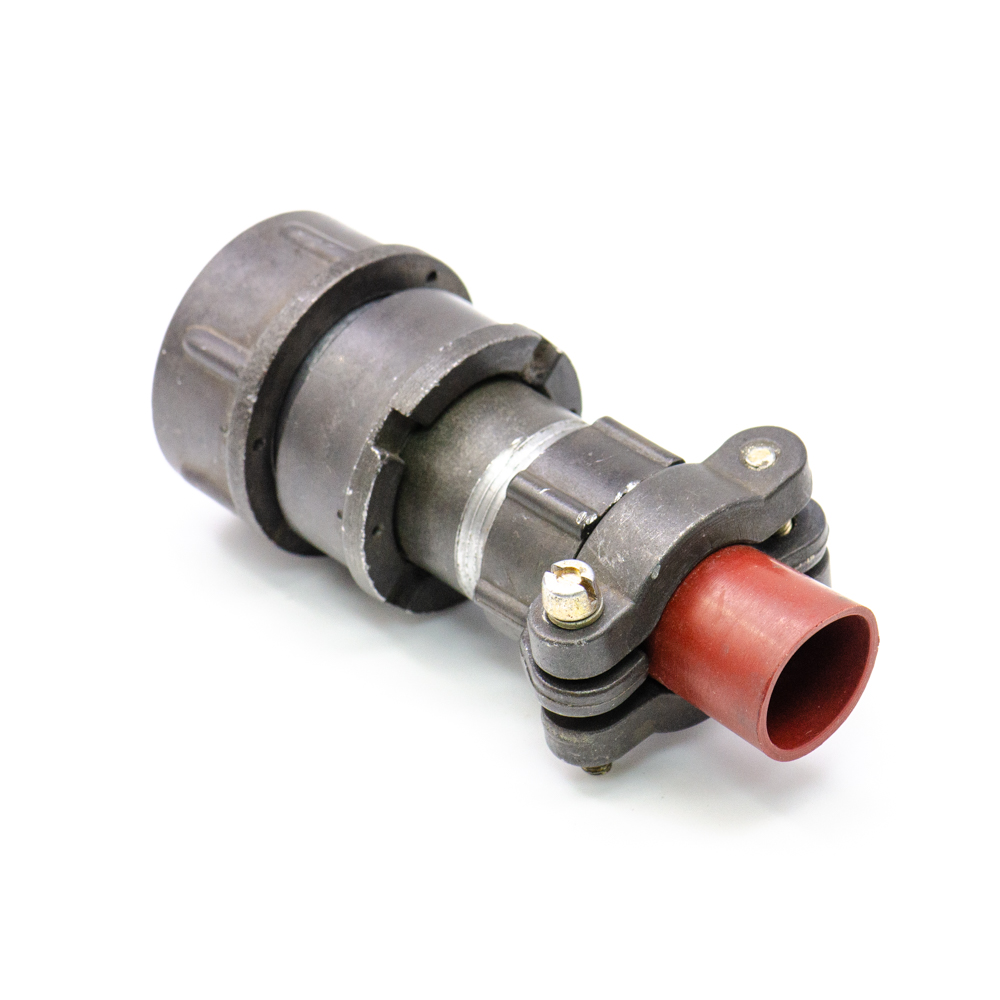

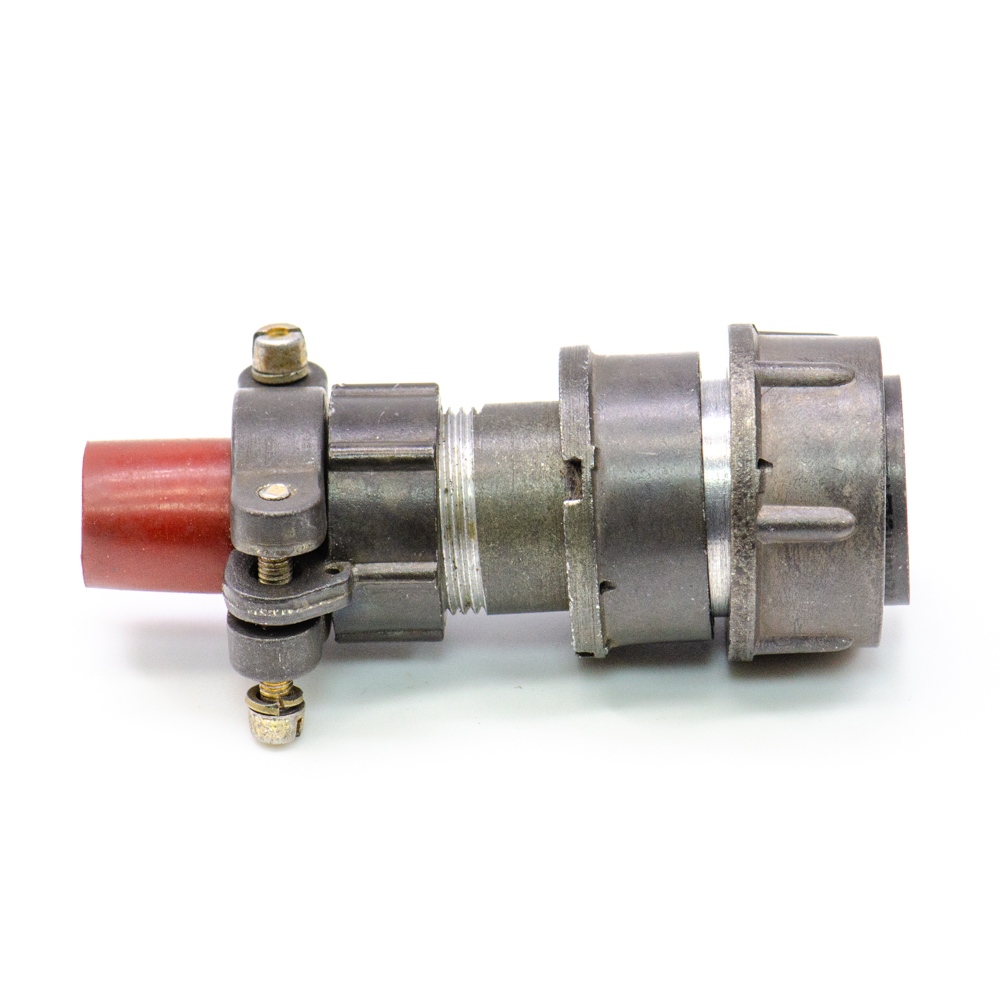

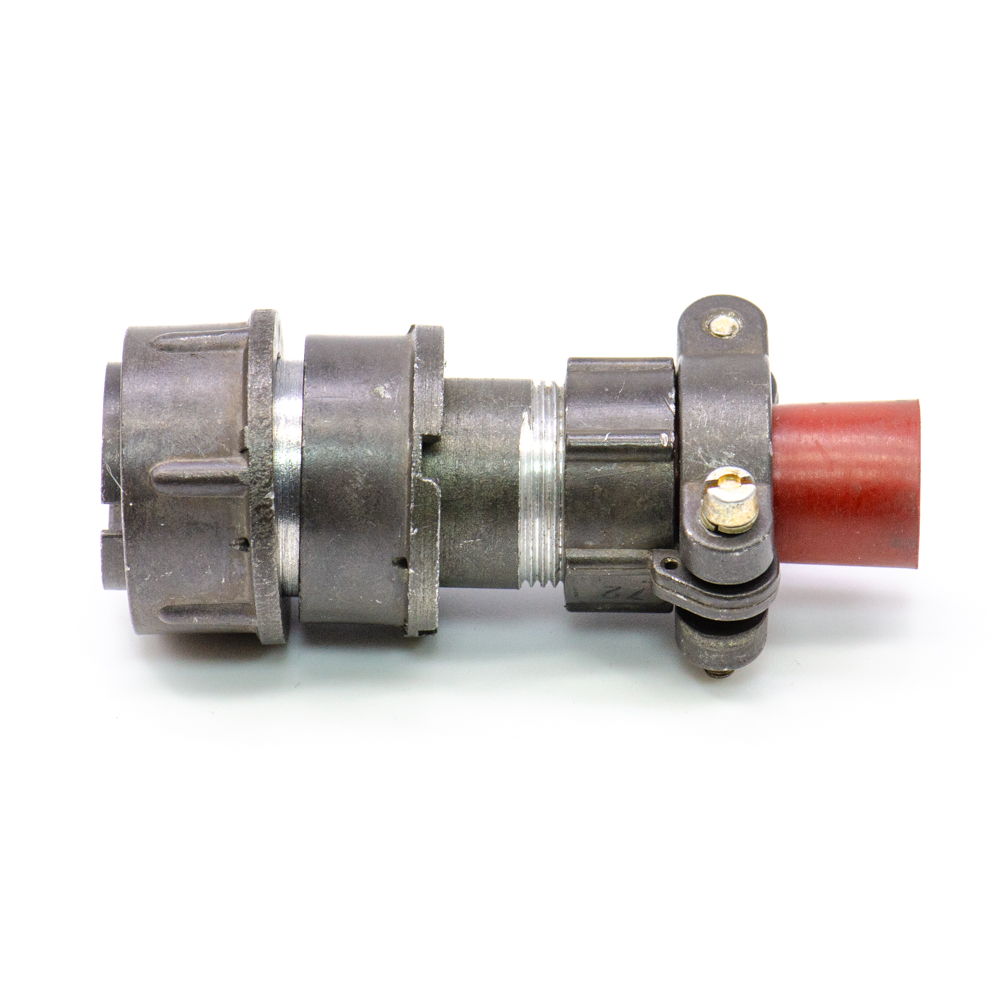

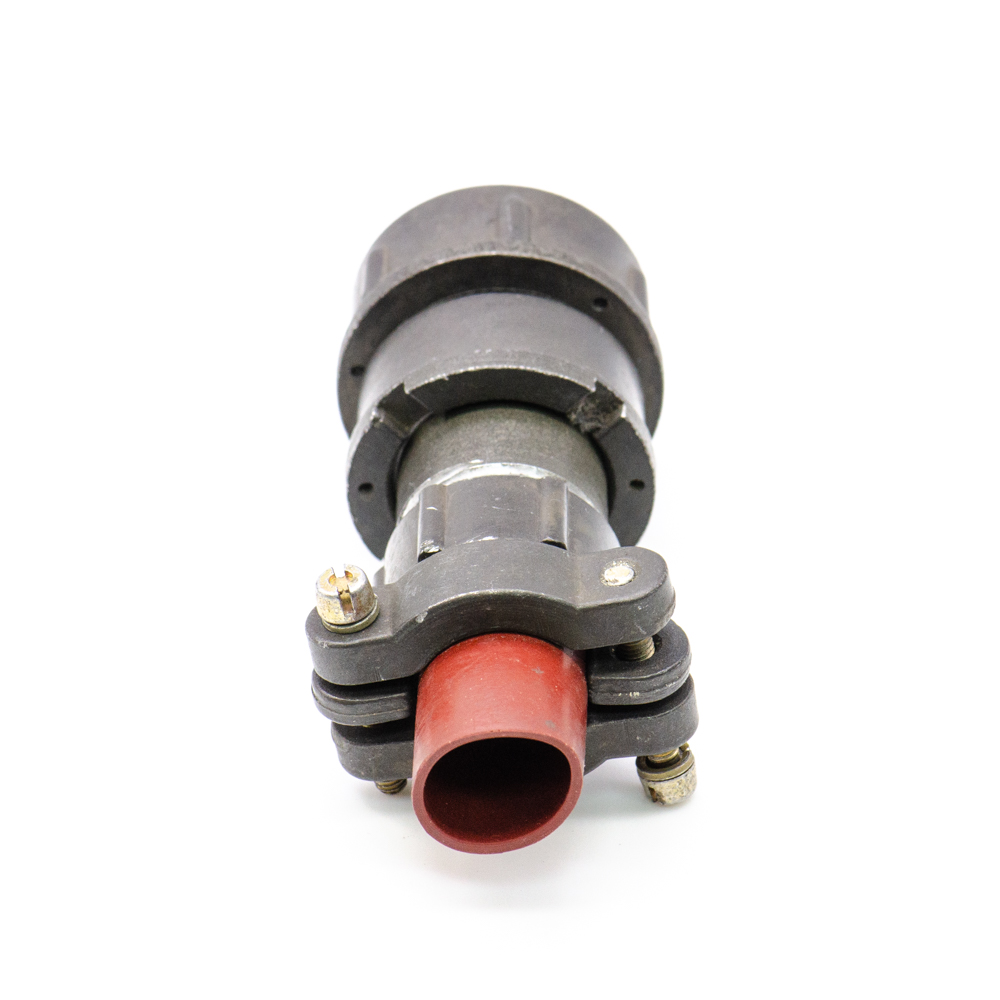

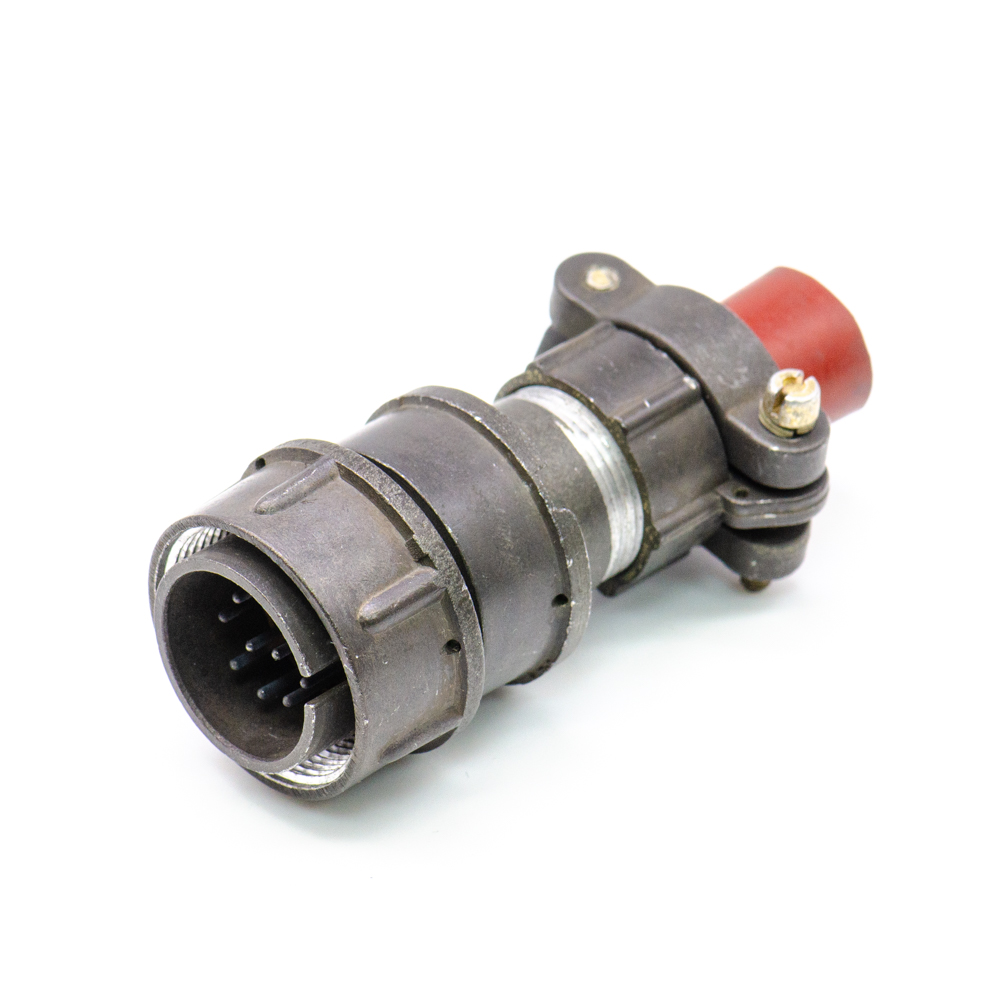

2РМ22КПН10Ш1В1 Вилка кабельная, "5" фото

НПО «Элекон», г. Казань

Артикул (ID): TN-3949

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1972-1985
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 242909

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

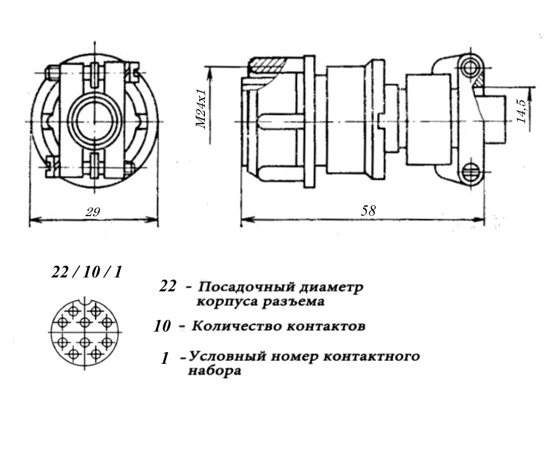

Разъём низкочастотный цилиндрический малогабаритный 2РМ22КПН10Ш1В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямая форма кожуха; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Ш - вилка; 1 - сочетание контактов ( все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)22Б10Г1В1, 2РМ22бпн(э)10Г1В1, 2РМТ22бпн(э)10Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	44
Дата выпуска	1972-1985
Транслитерация	2RM22KPN10SH1V1
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РМ
Условный размер корпуса	22
Количество выводов или контактов	10
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМ22КПН10Ш1В1
Цвет изделия	серый
Габаритные размеры LWH	72х32 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5
Номинальное напряжение	560
Рабочий ток	7
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	1 000
Однократное действие: Пиковое ударное ускорение	5 000
Многократное действие: Пиковое ударное ускорение	1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000
Интервал рабочих температур	от -60 до +70°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
