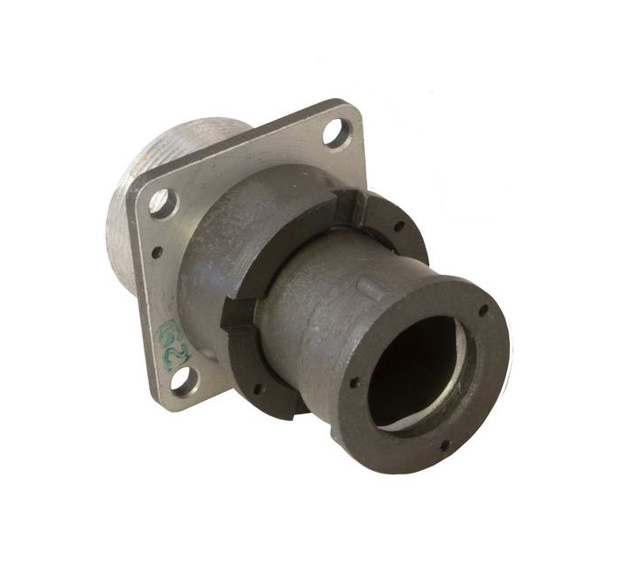

| Наименование | 2РМ22БПЭ10Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ, перекрут |
| Торговая марка |
АО «Завод Элекон»
|
| Страна происхождения |
|
|---|---|
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 15 |
| Дата изготовленияi | 1976-1991 |
| Транслитерация | 2RM22BPE10G1V1 Block socket, carbolite, GE0.364.126TU, twist |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Наличие паспорта - этикетки | нет |
| Нормы и требования | ГЕ0.364.126ТУ |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | розетка блочная |
| Серия разъемов | 2РМ |
| Условный размер корпуса | 22 |
| Диаметр контактов | 10 - Ø 1 mm |
| Метод сочленения | резьбовой |
| Фактическая маркировка | 2РМ22БПН10Г1В1 |

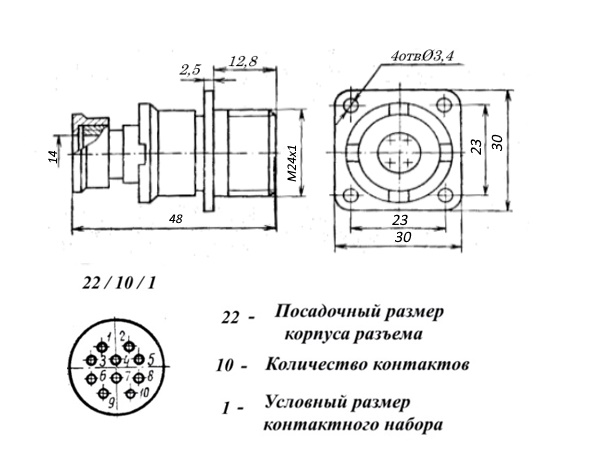

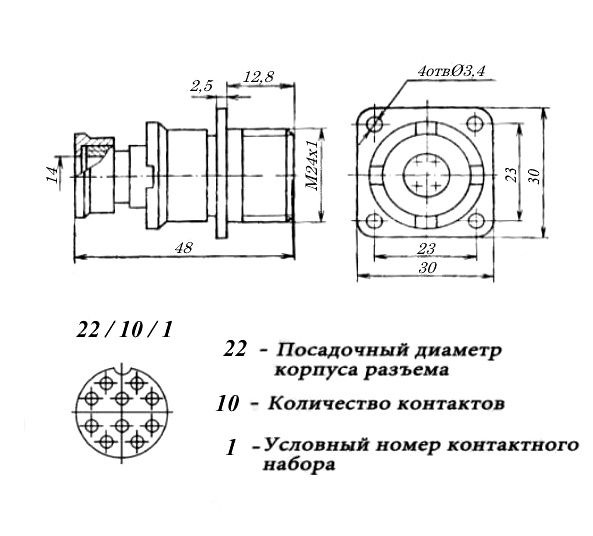

| Габаритные размеры L*W*H | 30х30х48 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Рабочее положение | любое |
| Тип контактов | гнездо |
| Герметичность | нет |
| Дополнительные характеристики | перекрут |
| Серия разъемов | 2РМ |
| Форма контактов | круглые |
| Количество контактов | 10 контактов |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Контакт извлекаемый | да |
| Вид корпуса | Б - приборный |
| Вид патрубка | П - прямой патрубок |
| Вид концевой гайки патрубка | Э - гайка для экранированного кабеля |
| Сочетание контактов | 1 - 10 контактов Ø 1 mm |
| Наличие уплотнительной втулки | нет |
| Установочные размеры | 23 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 3,4 mm |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Шаг резьбы накидной гайки | M24х1 mm |
| Ширина корпуса | 30 mm |
| Длина корпуса | 30 mm |
| Высота корпуса | 48 mm |
| Покрытие корпуса | оксидирование |
| Цвет корпуса | серый |
| Цвет изолятора | коричневый |
| Наличие ориентации | расположение контактов, паз |
| Другие наименования | розетка блочная, соединитель, разъем соединительный, соединитель электрический... |
| Аналогичные серии | 2РМТ…, ОНЦ-РГ-09..., 2PX..., WY..., WS... |
| Поляризация корпуса | одношпоночная |
| Сопротивление контактов не более | 5 mΩ - для контактов Ø 1 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 50 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| - линейное ускорение | 200 g |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 100 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Электрическая прочность изоляции | 1850 V |
| Рабочее напряжение, max | 560 V |
| Рабочий ток на контакт, max | 7 A - для контактов Ø 1 mm |
| Рабочий ток на разъем, max | 58 A |
| Теплостойкость | 1 (100 °С) |
| Климатическое исполнениеi | УХЛ 2.1 |
| Интервал рабочих температур | от -60 до +100°С |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка при макс. температуре контакта 80⁰С | 175 000 ч. |
| Минимальная наработка | 1000 час. |
