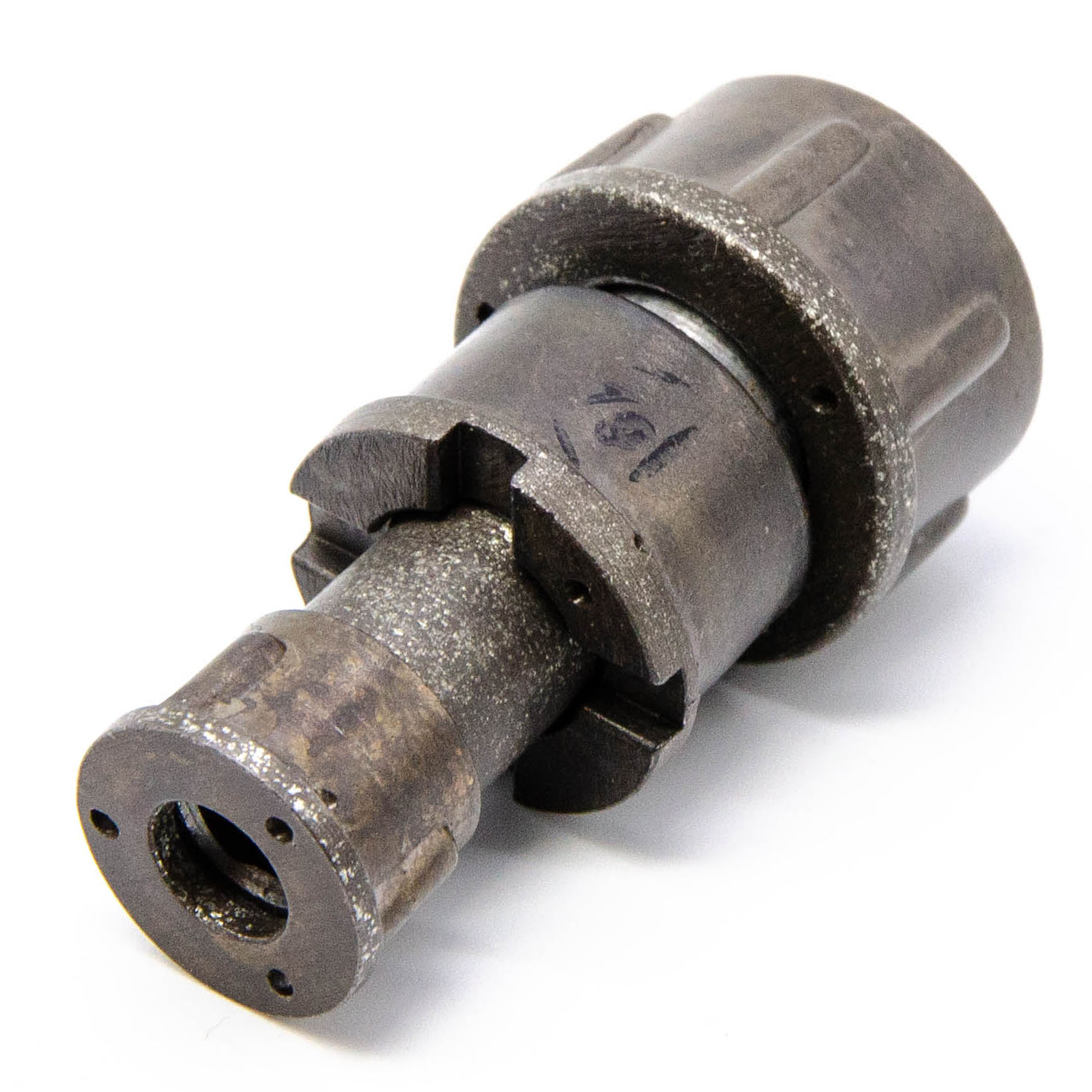

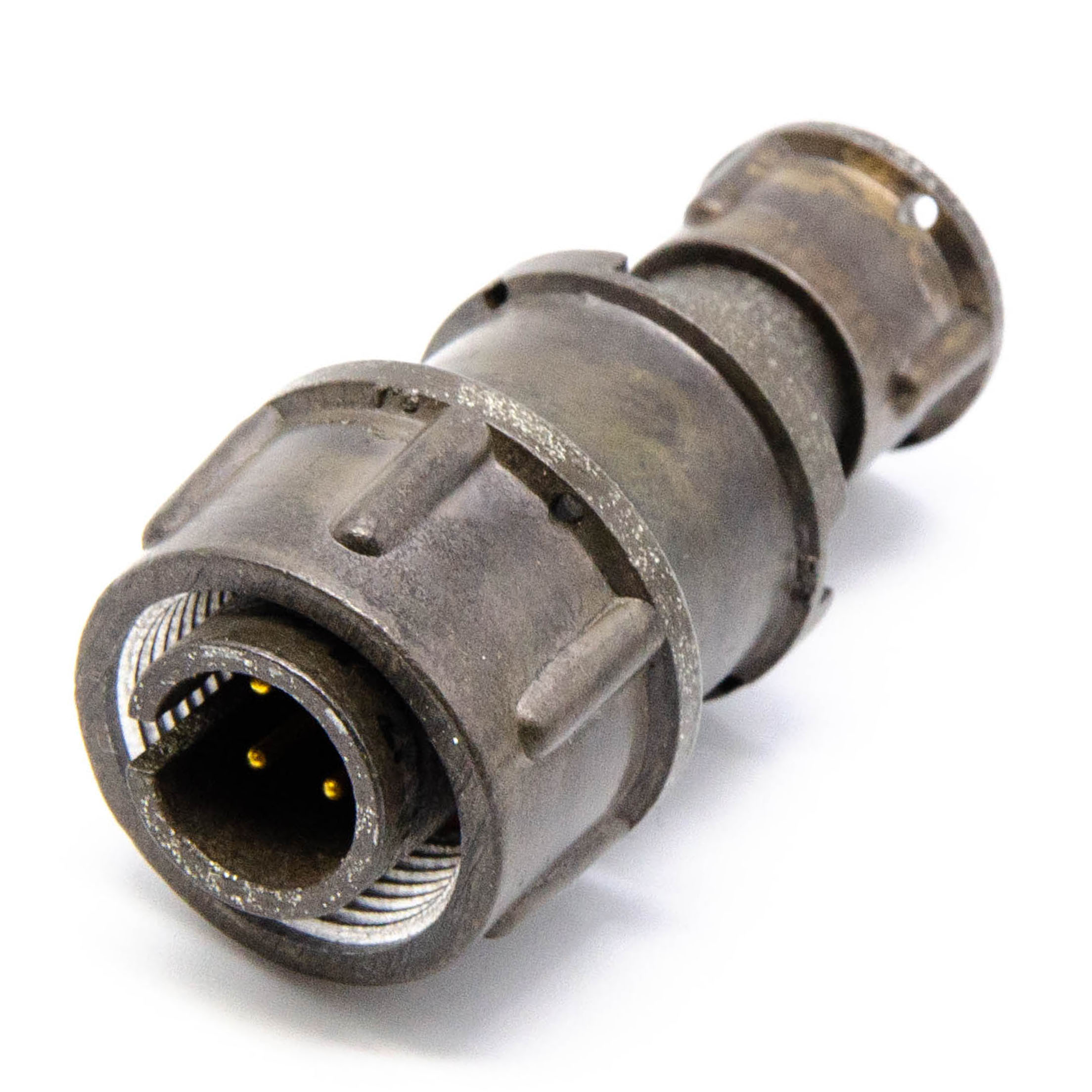

2РМ14КПЭ4Ш1А1 Вилка кабельная (арт. KT-3)

СССР
Артикул (ID): KT-3
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978-1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.126 ТУ
Подробная документация
ID: 500810
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМ14КПЭ4Ш1А1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка условного обозначения.2РМ14КПЭ4Ш1А1:2РМ Тип соединителя,14 - Условный размер корпуса, К - Вид корпуса: кабельный, П- Вид патрубка: П-прямой,Э - Вид гайки патрубка: Э-для экранированного кабеля, 4 - Количество контактов, Ш-вилка,1 - обозначение сочетания контактов:А- Покрытие контактов: А-золото, 1- Теплостойкость: 1 - 100°С.Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 17,5
Дата изготовленияi 1976-1991
Транслитерация 2RM14KPE4SH1A1
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная прямая
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 14
Количество выводов или контактов 4
Условный номер контактного набора 1 - все контакты Ø 1 mm
Диаметр контактов 1 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ14КПЭ4Ш1А1
Цвет изделия серый

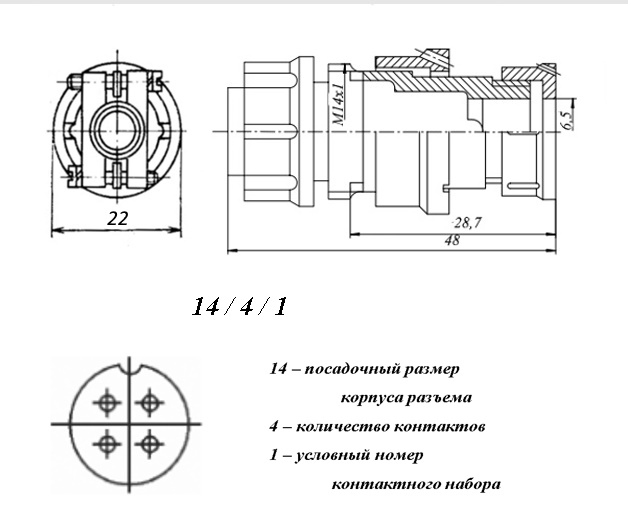

Габаритные размеры L*W*H 46х20х20 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более не более 0,005 Ω
Номинальное напряжение 560 V
Рабочий ток 8 A
Синусоидальная вибрация: 1-5000 Гц
- диапазон частот 1-5000 Hz
Сопротивление изоляции не менее 5000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 1 000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Завод-изготовитель НПО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
2РМ14КПЭ4Ш1А1 Вилка кабельная   (datasheet)
