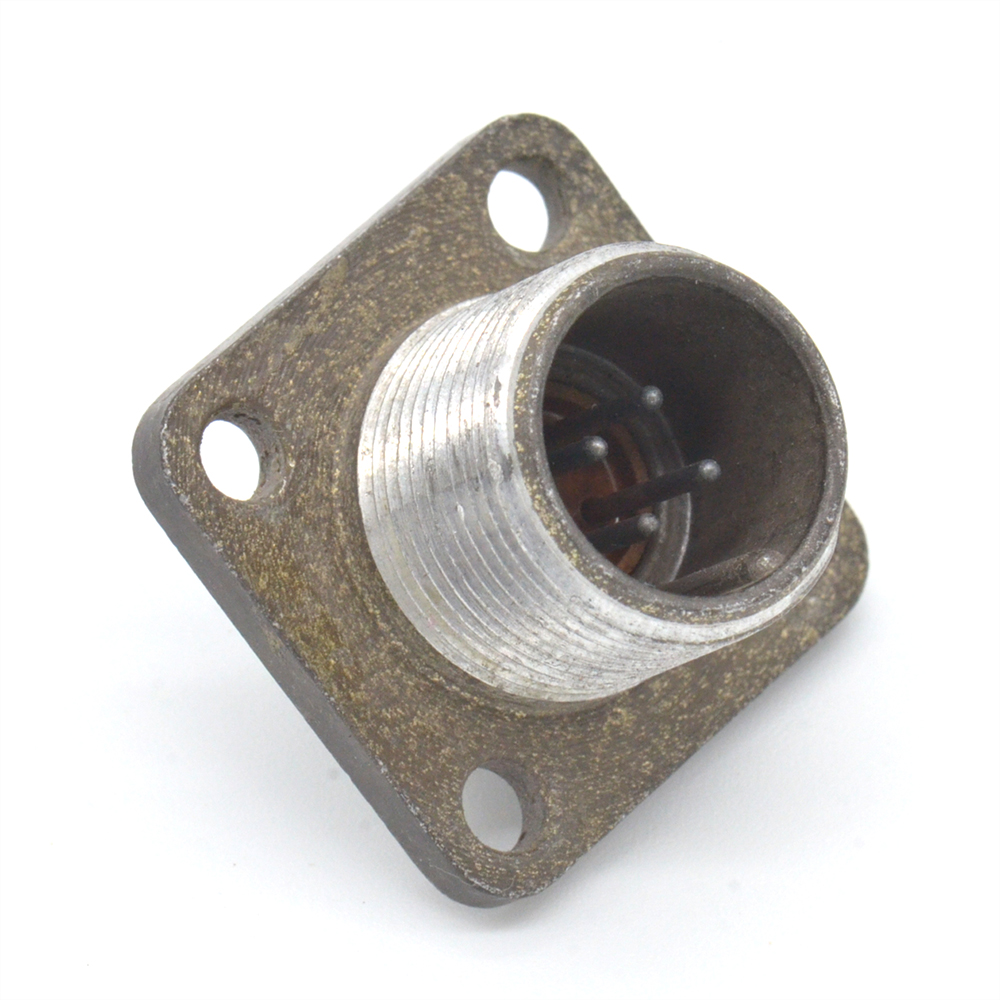

2РМ14Б4Ш1В1Б Вилка блочная, "5"

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

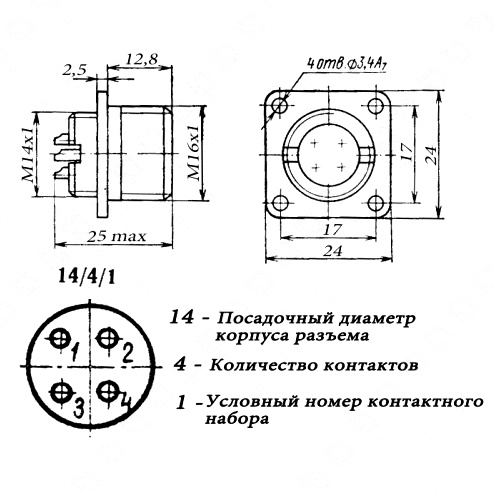

Разъём низкочастотный цилиндрический малогабаритный 2РМ14Б4Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 14 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются кабельные розетки 2РМ14кпн(э)4Г1В1, 2РМ14кун(э)4Г1В1, 2РМТ14кпн(э)4Г1В1, 2РМТ14кун(э)4Г1В1.
Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ14Б4Ш1В1Б Вилка блочная, "5"
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр8,2
Транслитерация2RM14B4SH1V1
Вид упаковкикартонная коробка
Состояние упаковкизаводская
Кратность упаковки100

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовAg (серебро)
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ14Б4Ш1В1Б
Цвет изделиясерый
Габаритные размеры L*W*H 24х24х25 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение560 V
Рабочий ток8 A
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции1 000 MΩ
Однократное действие: Пиковое ударное ускорение5 000 m/c²
Многократное действие: Пиковое ударное ускорение1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 час
Интервал рабочих температурот -60 °С до +70 °С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1987-1991гг.)
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
