ШР55ПК31НШ3 Вилка блочная

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём ШР55ПК31НШ3 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 31 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - вилка (штырь); 3 - сочетание контактов - 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР55ПК31НШ3 сочленяется с кабельными колодками ШР55П(У)31Э(Н)Ш3. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55ПК31НШ3 Вилка блочная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр264
Дата выпуска01.01.1967
ТранслитерацияSHR55PK31NSH3
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов31
Условный номер контактного набора3 - 14 контактов Ø 1,5 mm; 14 контактов Ø 2,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР55ПК31НШ3
Цвет изделиятемно-серый

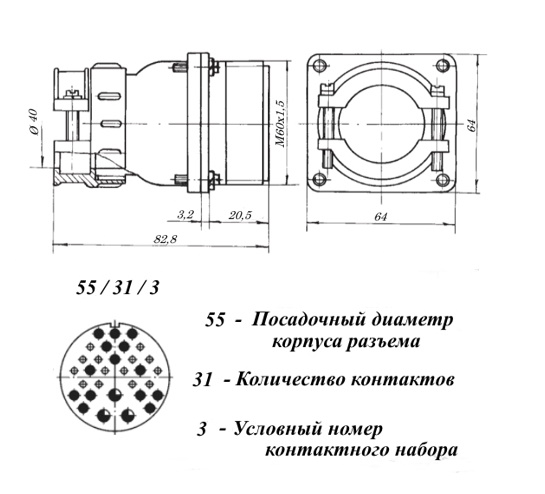

Габаритные размеры L*W*H 64х64х82 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm; 40 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
