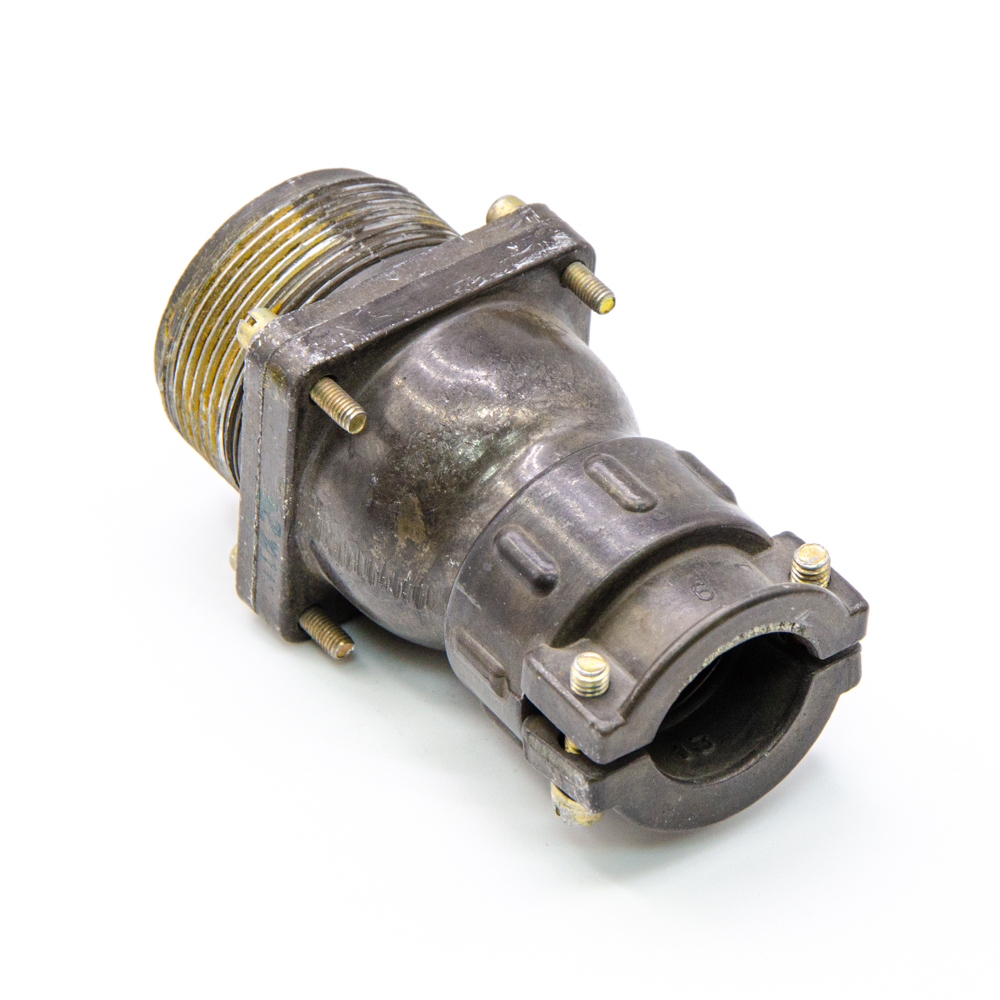

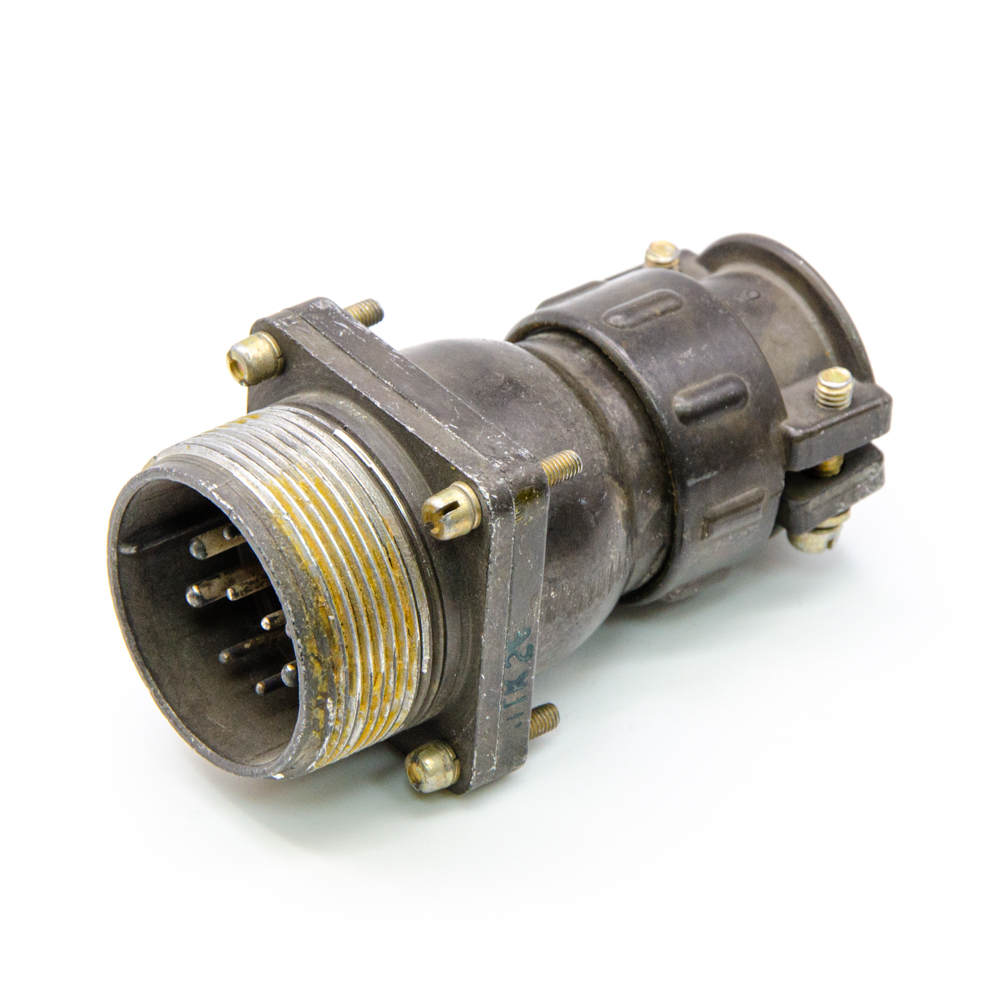

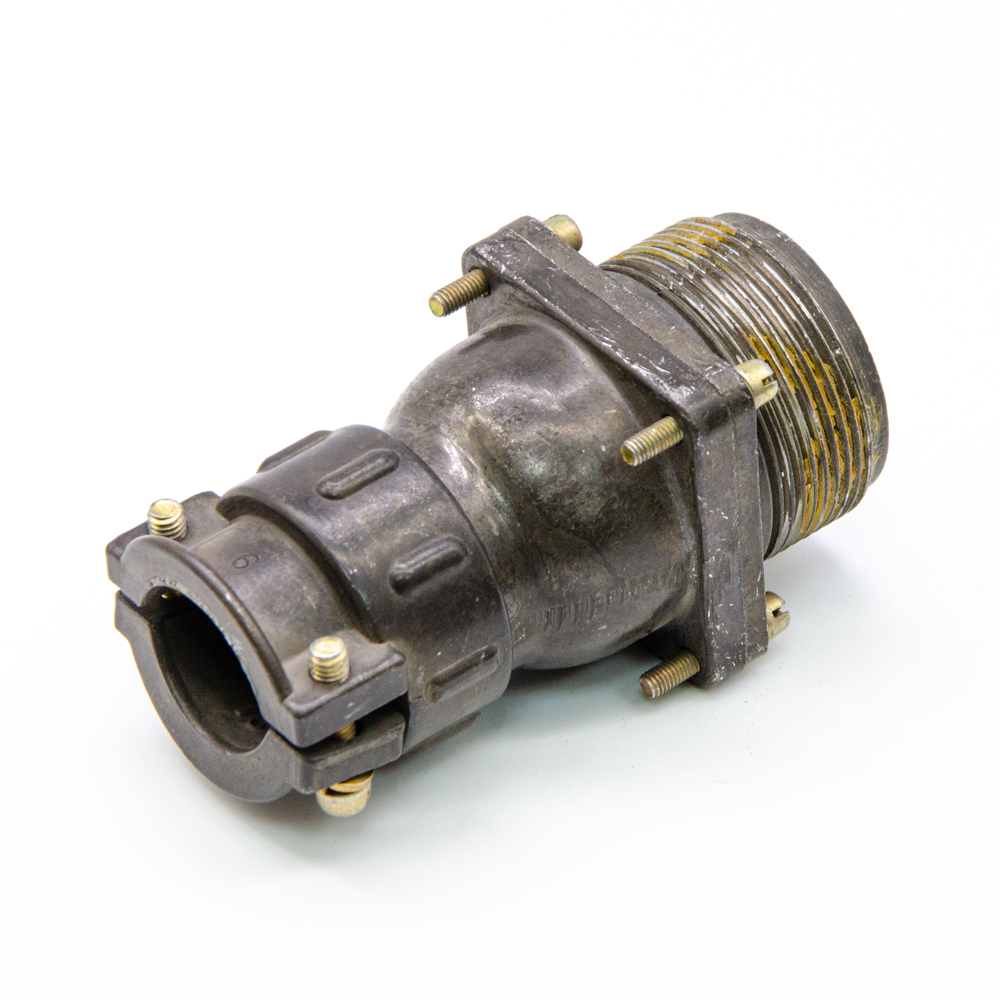

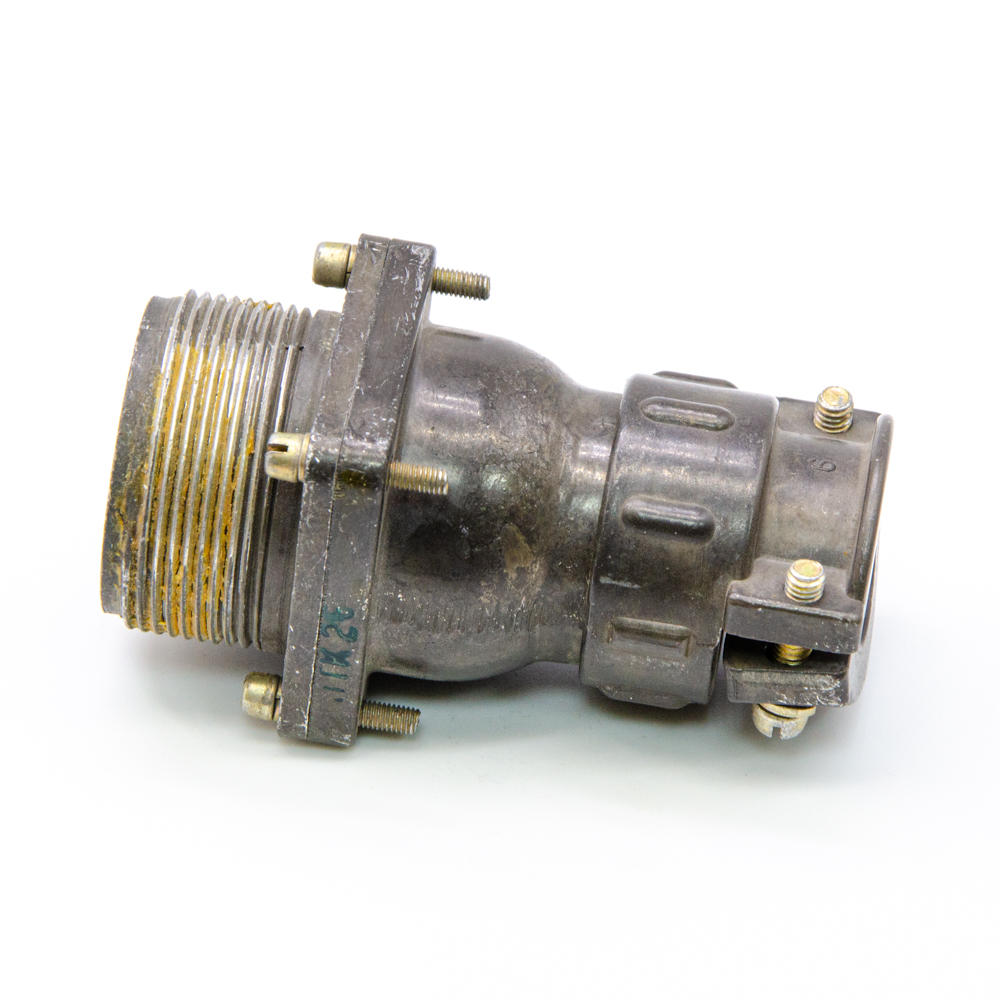

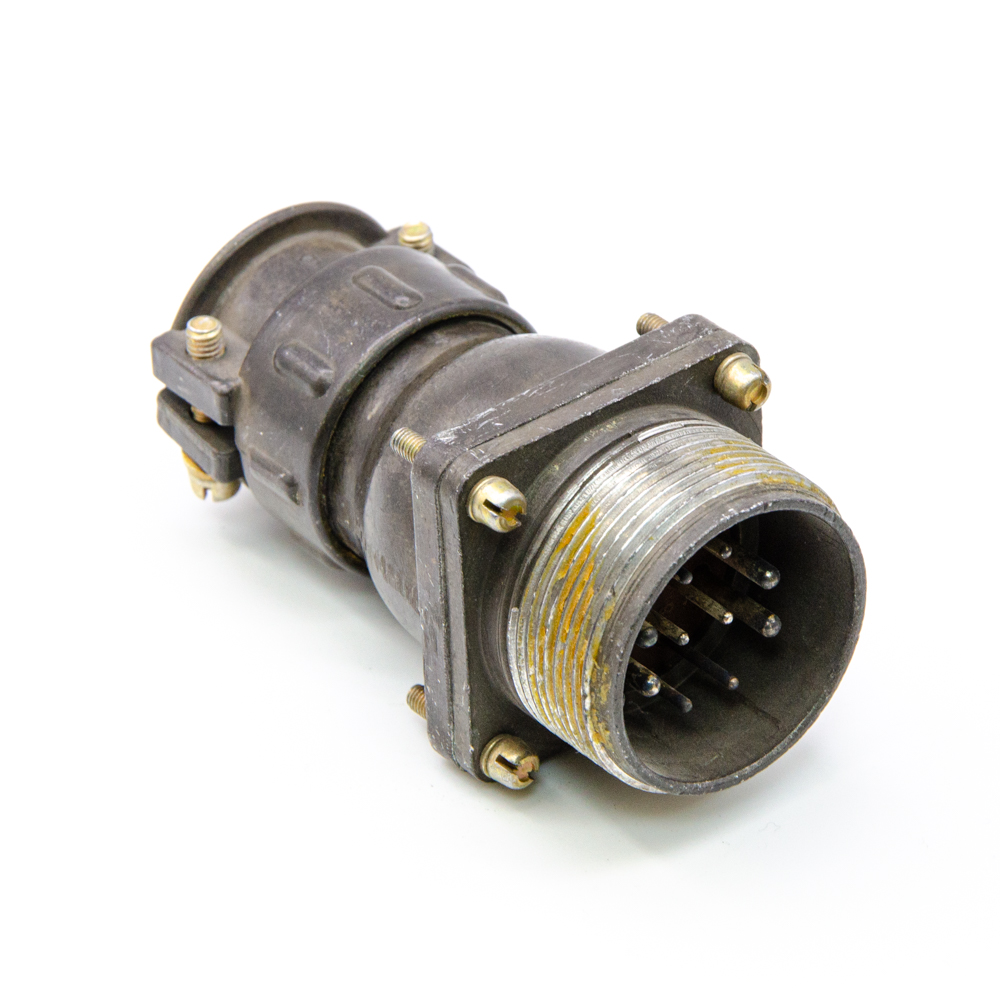

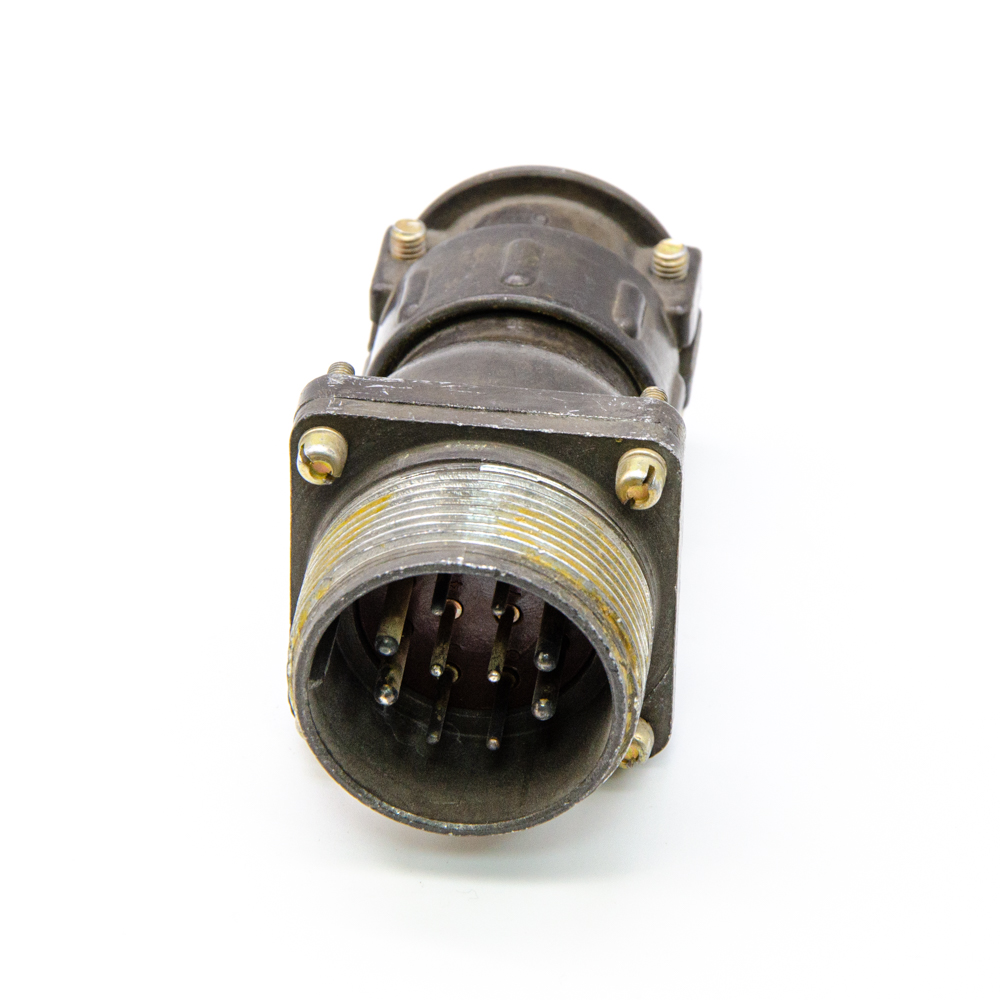

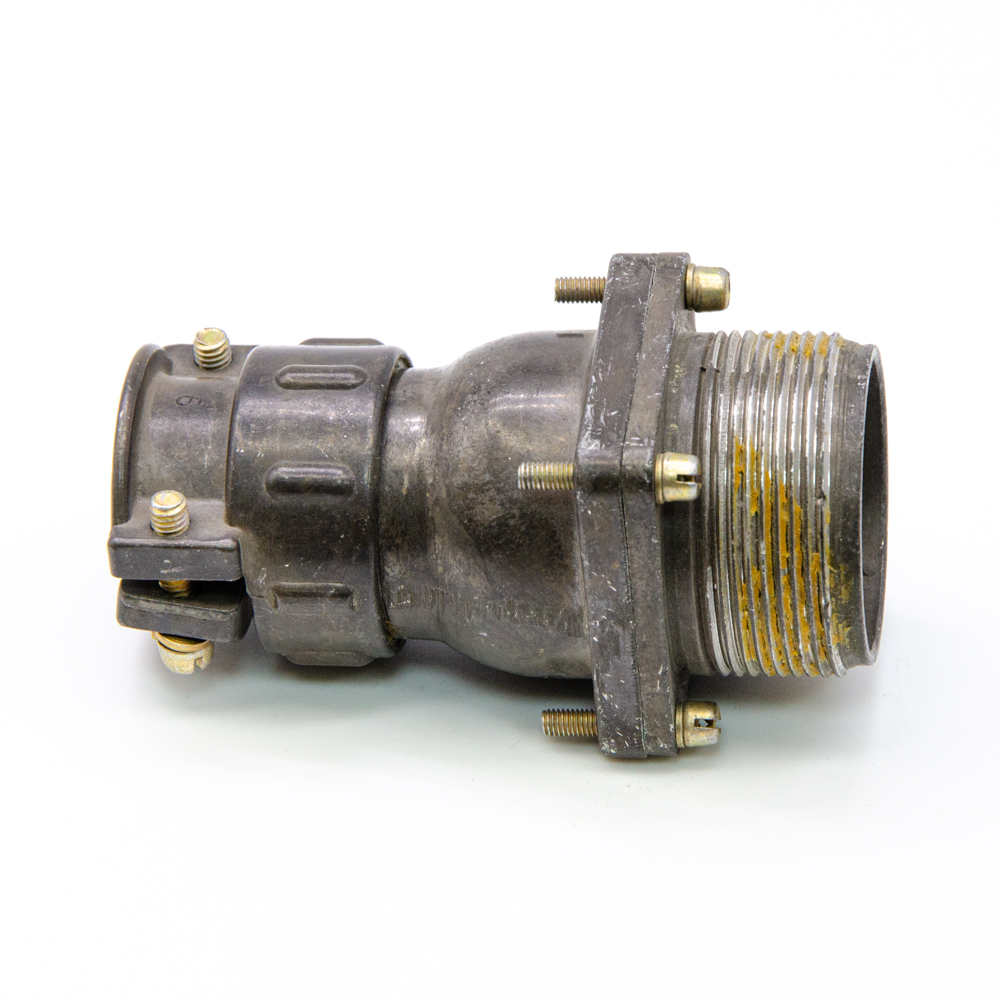

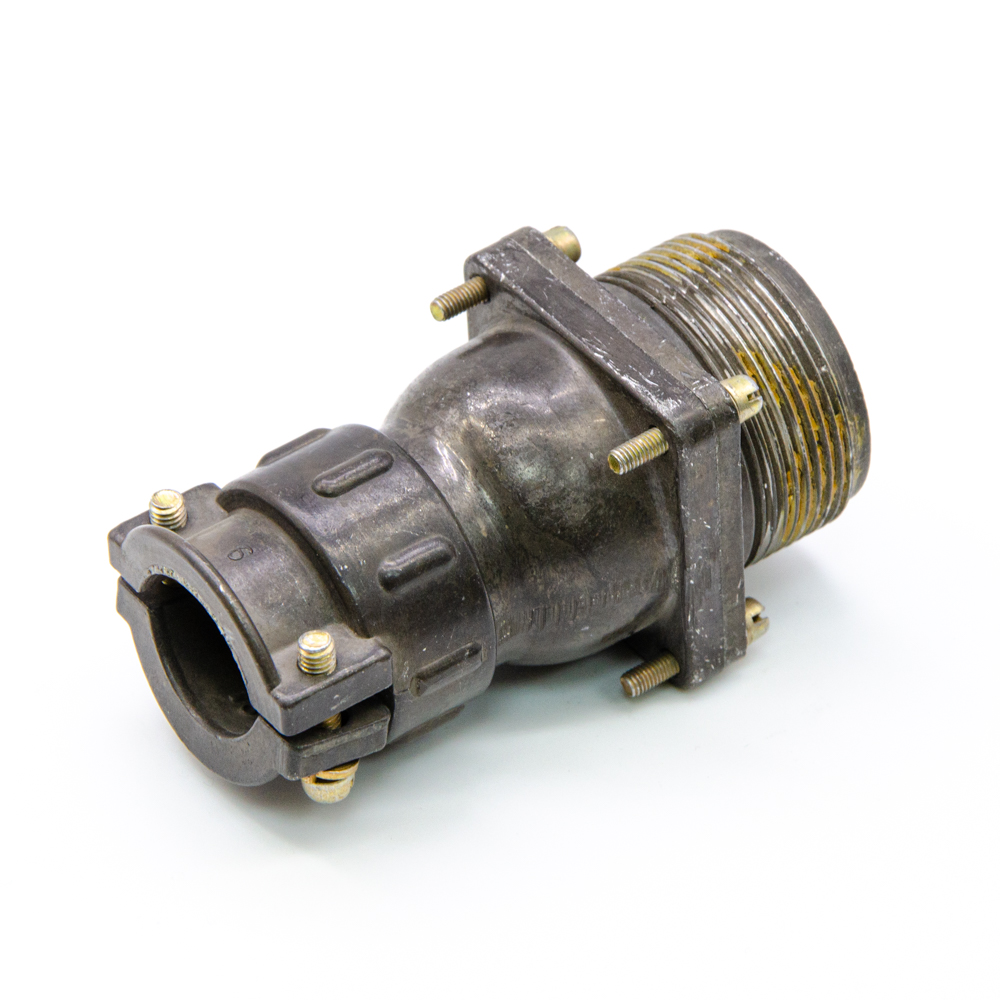

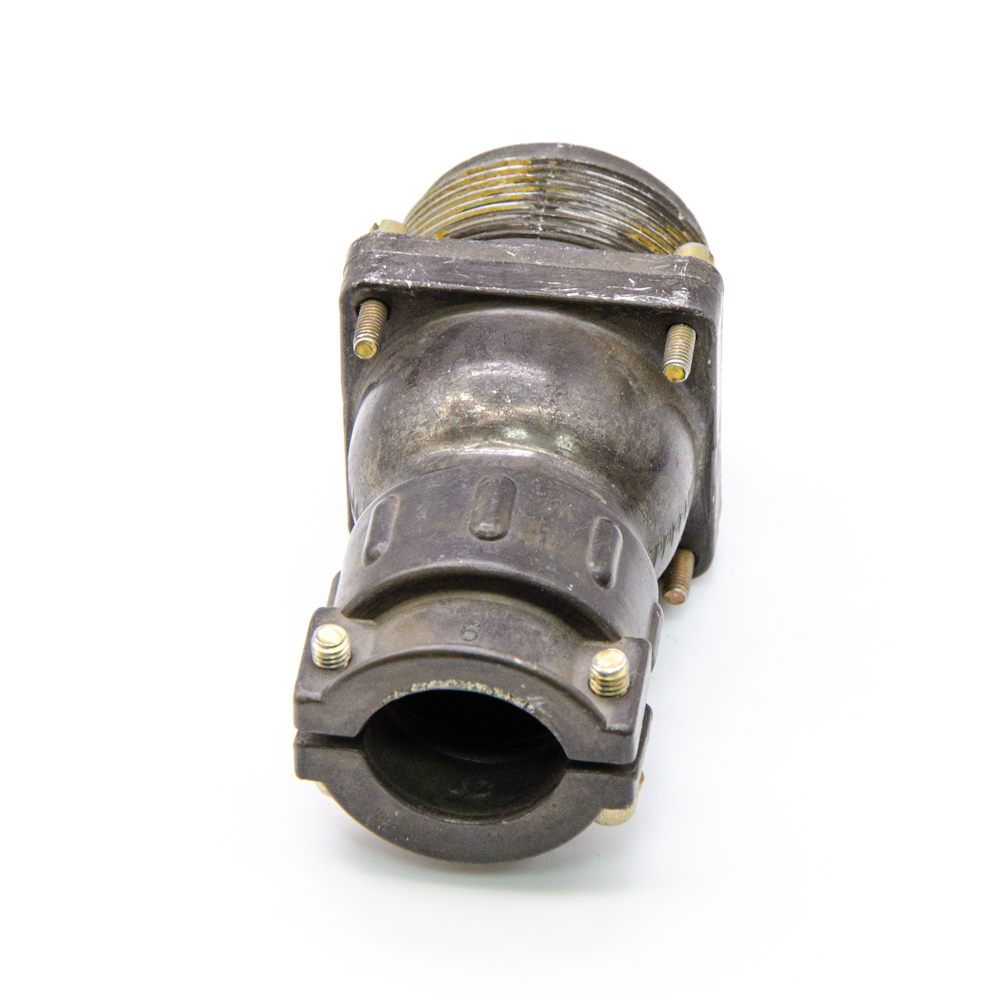

| Наименование | ШР32ПК10НШ1 Вилка блочная карболит, НКЦС.434410.504ТУ |
| Торговая марка |
АО «Нур»
|
| Страна происхождения |
|
|---|---|
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 102 |
| Дата изготовленияi | 1976-1991 |
| Транслитерация | SHR32PK10NSH1 Block fork carbolite twist |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | НКЦС.434410.504ТУ |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | вилка блочная |
| Серия разъемов | ШР |
| Условный размер корпуса | 32 |
| Количество контактов | 10 контактов |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | Б - приборный |
| Вид патрубка | П - прямой патрубок |
| Вид концевой гайки патрубка | Н - гайка для неэкранированного кабеля |
| Сочетание контактов | 1 - 6 контактов Ø 1,5 mm; 4 контакта Ø 2,5 mm |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 6 - Ø 1,5 mm; 4 - Ø 2,5 mm |
| Контакт извлекаемый | да |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | нет |
| Метод сочленения | резьбовой |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |
| Шаг резьбы накидной гайки | M36х1,5 mm |

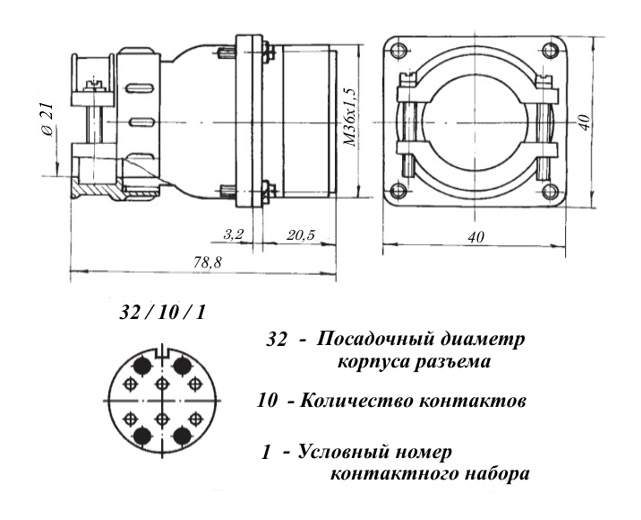

| Габаритные размеры L*W*H | 40х40х78,8 mm |
| Длина корпуса | 40 mm |
| Ширина корпуса | 40 mm |
| Высота корпуса | 78,8 mm |
| Материал корпуса | алюминиевый сплав А-22 |
| Покрытие корпуса | оксидирование |
| Цвет корпуса | серый |
| Наличие ориентации | расположение контактов, паз |
| Транслитерация | SHR32PK10NSH1 Block fork carbolite twist |
| Фактическая маркировка | ШР32ПК10НШ1 |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | кабельные розетки 2РТТ, 2РТ-А |
| Другие наименования | вилка блочная, разъем, соединитель, разъем соединительный… |
| Аналогичные серии | 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB… |
| Рабочее напряжение, max | 850 V |
| Рабочий ток на контакт, max | 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm |
| Сопротивление контактов не более | 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 30 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 35 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +60°С |
| Климатическое исполнениеi | УХЛ |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
