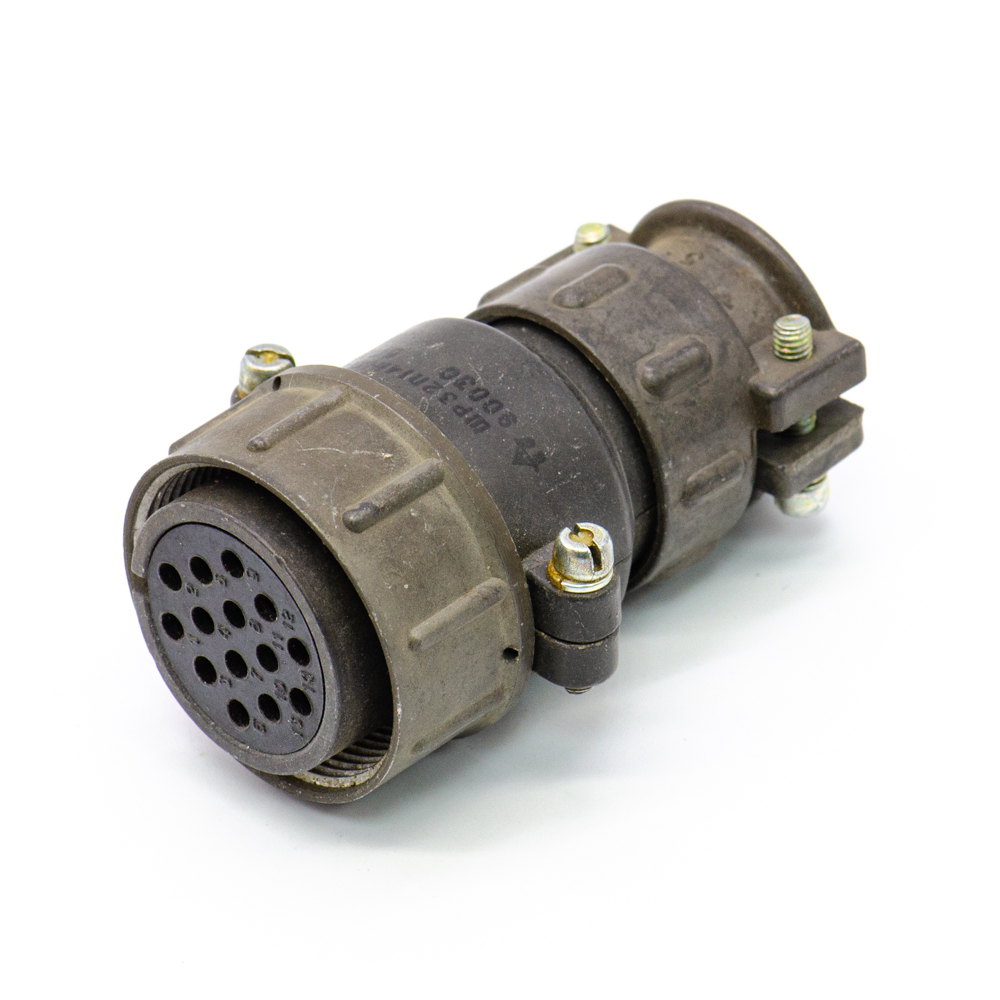

ШР32П14ЭШ5 Розетка кабельная, ГЕ0.364.107 ТУ, перекрут(арт. TN-3047)

АО «Нур»; " 5" - ВП, ПЗ

ШР32П14ЭШ5 Розетка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 32 - условный размер корпуса; П – кабельная часть с прямым патрубком; 14 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – розетка (гнездо); 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки ШР32П14ЭШ5, ШР32ПК14НШ5, ШР32ПК14ЭШ5, ШР32СК14НШ5, ШР32СК14ЭШ5. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР32П14ЭШ5 Розетка кабельная, ГЕ0.364.107 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 102
Дата изготовленияi 1976-1991
Транслитерация ShR32P14ESH5 Cable socket, GE0.364.107 TU, twisted
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ШР
Условный размер корпуса 32
Количество контактов 14 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 14 контактов Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 14 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M36х1,5 mm

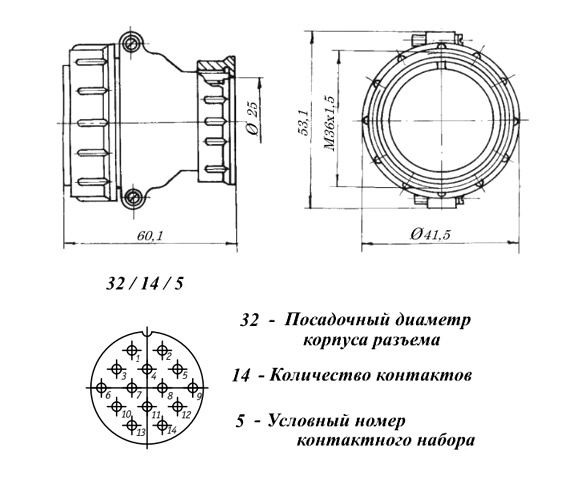

Габаритные размеры L*W*H 60,1х41,4х53,1 mm
Диаметр корпуса 41,5 mm
Длина корпуса 60,1 mm
Высота корпуса 53,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR32P14ESH5 Cable socket, GE0.364.107 TU, twisted
Фактическая маркировка ШР32П14НШ5
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
