Скидка на  Конденсаторы электролитические
-20%

ШР20У3ЭШ7 Розетка кабельная карболит, бР0.364.028 ТУ(арт. TN-3093)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
СССР
Артикул (ID): TN-3093
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
ID: 283686
На складе 1 шт
  • Цена от 1350 ₽
  • 1 шт 1350 ₽
Количество
Быстрый заказ

ШР20У3ЭШ7 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; У - кабельная часть с угловым патрубком; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш – розетка (гнездо); 7 - сочетание контактов (7 - 3 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки ШР20П3ЭШ7, ШР20ПК3НШ7, ШР20ПК3ЭШ7, ШР20СК3НШ7, ШР20СК3ЭШ7. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20У3ЭШ7 Розетка кабельная карболит, бР0.364.028 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 55
Дата изготовленияi 1976-1991
Транслитерация ShR20U3ESH7 Cable socket carbolite, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 7 - 3 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 3 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1,5 mm

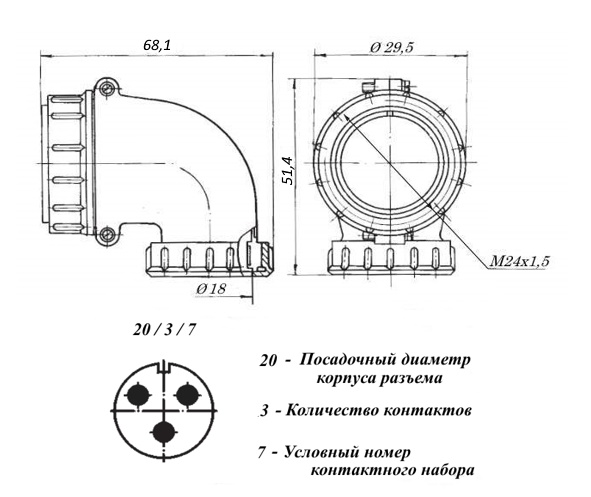

Габаритные размеры L*W*H 68,1х29,5х51,4 mm
Диаметр корпуса 29,5 mm
Длина корпуса 68,1 mm
Высота корпуса 51,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20U3ESH7 Cable socket carbolite, bR0.364.028 TU
Фактическая маркировка ШР20П3ЭШ7
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РТТ, 2РТ-А
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР20У3ЭШ7 Розетка кабельная карболит, бР0.364.028 ТУ   (datasheet)
ШР20У3ЭШ7 Розетка кабельная карболит, бР0.364.028 ТУ   (datasheet)
