ШР20ПК5ЭГ10 Розетка блочная, бР0.364.028 ТУ(арт. KP-166)

No name USSR; " 1" - ОТК

ШР20ПК5ЭГ10 Розетка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; ПК – блочная(приборная) часть с прямым патрубком; 5 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – розетка (гнездо); 10 - сочетание контактов (10 - 5 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР20П5ЭГ10, ШР20П5НГ10, ШР20У5ЭГ10, ШР20У5НГ10. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20ПК5ЭГ10 Розетка блочная, бР0.364.028 ТУ
Торговая марка No name USSR
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 47
Дата изготовленияi 1976-1991
Транслитерация ShR20PK5EG10 Block socket, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 5 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 10 - 5 контактактов Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 5 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки D24х1,5 mm

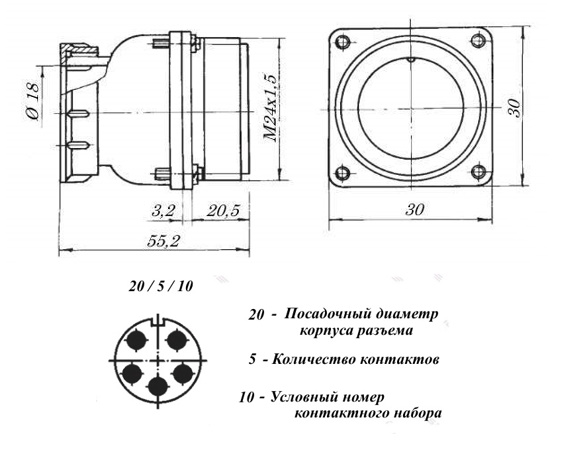

Габаритные размеры L*W*H 30х30х55,2 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 55,2 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20PK5EG10 Block socket, bR0.364.028 TU
Фактическая маркировка ШР20ПК5ЭГ10
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
