ШР20П5НГ10Н Вилка кабельная карболит, бР0.364.028 ТУ(арт. OP-733)

ОАО «Каскад», г. Черкесск; 850 V; К - кабельный; П - прямой патрубок; Н - гайка для неэкранированного кабеля; объемный; " 1" - ОТК; 25 A - для контактов Ø 2,5 mm; вилка кабельная, соединитель, разъем соединительный, соединитель электрический...; 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…
СССР
Артикул (ID): OP-733
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
Аналоги и альтернативы
ID: 282504
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ШР20П5НГ10Н Вилка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 5 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – вилка (штырь); 10 - сочетание контактов (10 - 5 контактов диаметром 2,5 мм); Н - покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР20П5ЭГ10Н, ШР20ПК5НГ10Н, ШР20ПК5ЭГ10Н, ШР20СК5НГ10Н, ШР20СК5ЭГ10Н. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20П5НГ10Н Вилка кабельная карболит, бР0.364.028 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 48
Дата изготовленияi 1976-1991
Транслитерация ShR20P5NG10N Cable plug carbolite, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 20
Количество контактов 5 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 10 - 5 контактактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 5 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки D24х1,5 mm

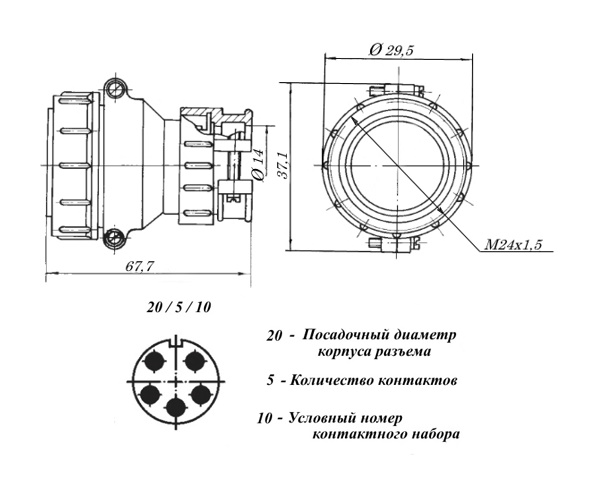

Габаритные размеры L*W*H 67,7х29,5х37,1 mm
Диаметр корпуса 29,5 mm
Длина корпуса 67,7 mm
Высота корпуса 37,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR20P5NG10N Cable plug carbolite, bR0.364.028 TU
Фактическая маркировка ШР20П5НГ10Н
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР20П5НГ10Н Вилка кабельная карболит, бР0.364.028 ТУ   (datasheet)
ШР20П5НГ10Н Вилка кабельная карболит, бР0.364.028 ТУ
