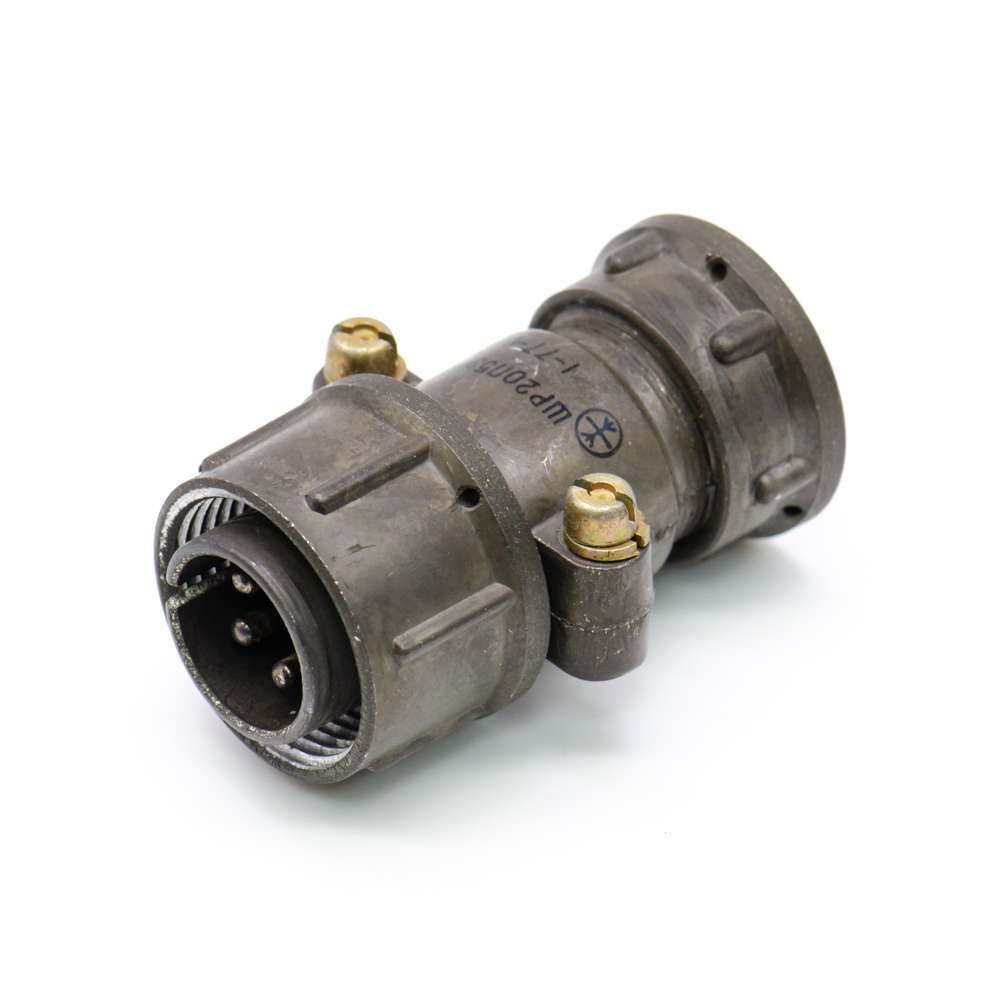

ШР20П5НГ10 Вилка кабельная

Разъём ШР20П5НГ10 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 5 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 10 - сочетание контактов - 5 контактов диаметром 2,5 м; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР20П5НГ10 сочленяется с блочными колодками ШР20П(ПК,СК)5Э(Н)Г10. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20П5НГ10 Вилка кабельная
Торговая марка НПО "Элекон", г. Казань
Страна происхождения РОССИЯ
ТУГЕ0.364.107 ТУ
Вид приемки "1"
Масса изделия, гр50,39
Дата выпуска01.01.2008
ТранслитерацияSHR20P5NG10
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов5
Условный номер контактного набора10 - 5 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР20П5НГ10
Цвет изделиятемно-серый
Габаритные размеры L*W*H 36х65 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
