ШР20П4ЭГ8Н-М Розетка блочная, 1992г (арт. TO-3763)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ШР20П4ЭГ8Н-М Розетка блочная, 1992г фото

ОАО «Каскад», г. Черкесск

Артикул (ID): TO-3763

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1992
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.028 ТУ

Подробная документация

Аналоги и альтернативы

ID: 332658

На складе 101 шт

Цена от
Включая НДС
195 ₽
1 шт. 225 ₽
от 5 шт. 205 ₽
от 50 шт. 195 ₽

Количество

Быстрый заказ

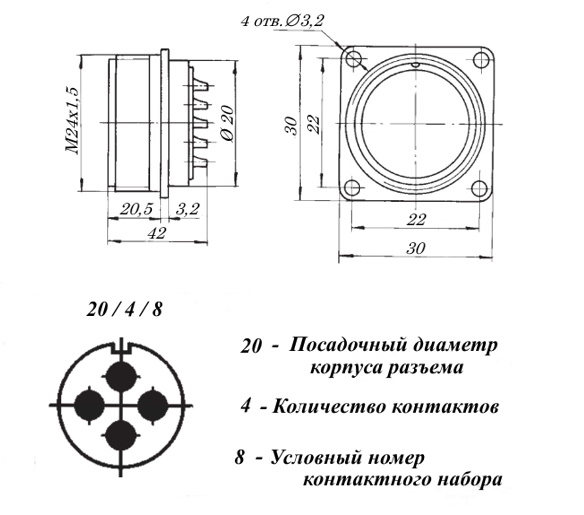

Разъём ШР20П4ЭГ8Н-М предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Г - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель; М - материал корпуса -пластмасса. Колодка блочная ШР20П4ЭГ8Н-М сочленяется с кабельными вставками ШР20П(У)4Э(Н)Г8(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
ТУ	бРО.364.028 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	22
Дата выпуска	1992
Транслитерация	SHR20P4EG8N-M
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Дата изготовленияi	1992-2017
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П4ЭГ8Н-М
Цвет изделия	синий
Габаритные размеры LWH	30х30х38 mm
Материал корпуса	пластмасса
Материал вставки (изолятора)	пластмасса
Тип контактов	гнездо
Гайка патрубка	нет
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	300
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	100
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
