ШР20У4НГ8Н Вилка кабельная

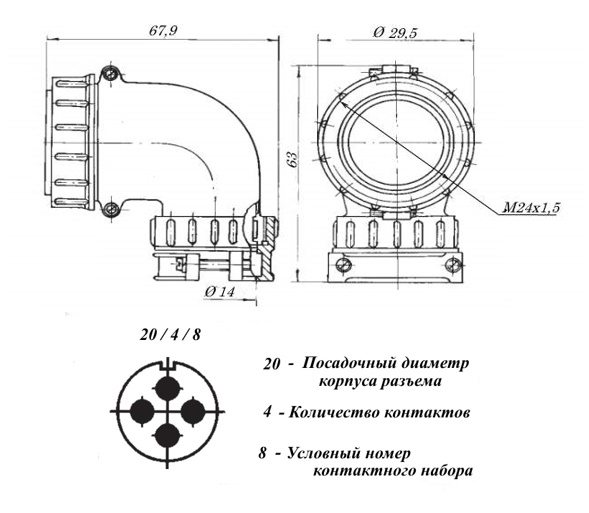

Разъём ШР20У4НГ8Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; У - кабельная часть с угловым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка кабельная ШР20У4НГ8Н сочленяется с блочными колодками ШР20П(ПК,СК)4Н(Э)Г8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20У4НГ8Н Вилка кабельная
Торговая маркаОАО "Каскад", г. Черкесск
Страна происхождения СССР
ТУГЕО.364.107 ТУ
Вид приемки "1"
Масса изделия, гр56
Дата выпуска01.01.1991
ТранслитерацияSHR20U4NG8N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкаугловой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР20У4НГ8Н
Цвет изделиятемно-серый
Габаритные размеры L*W*H 70х58 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со складаУточнить у менеджера
