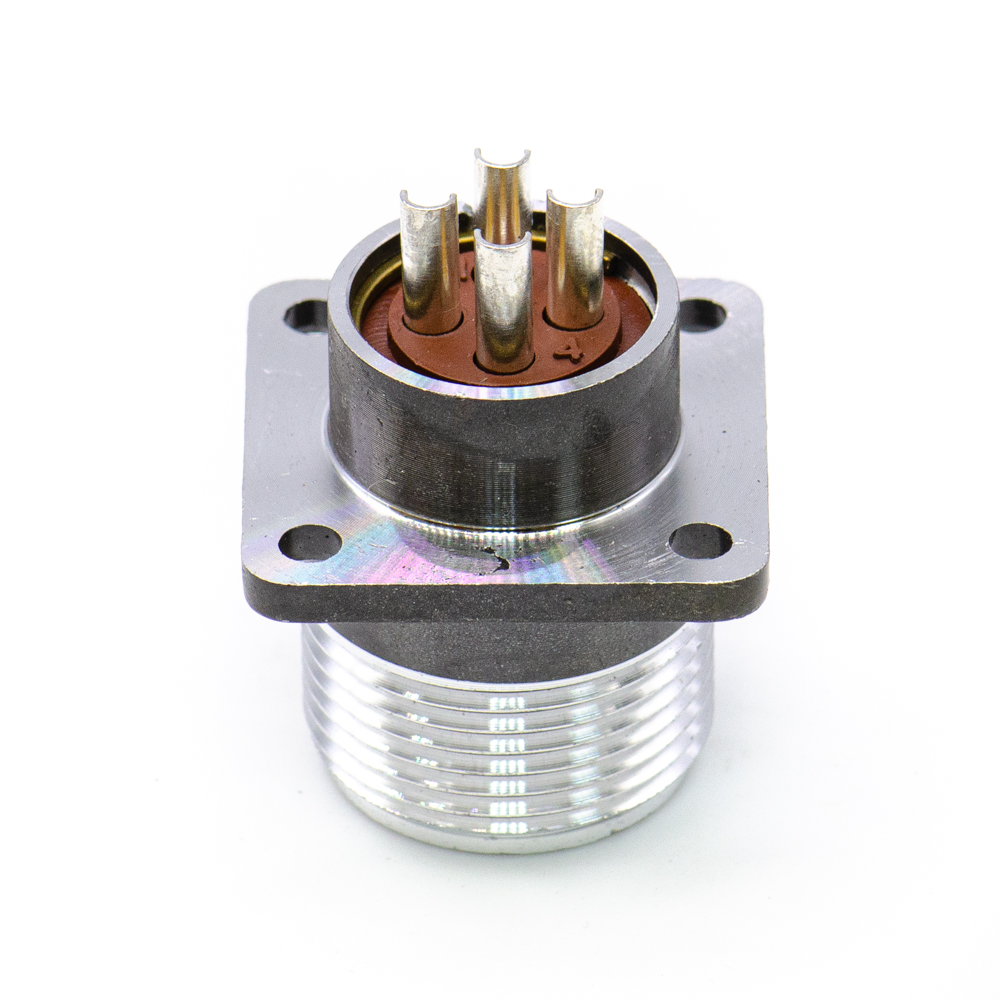

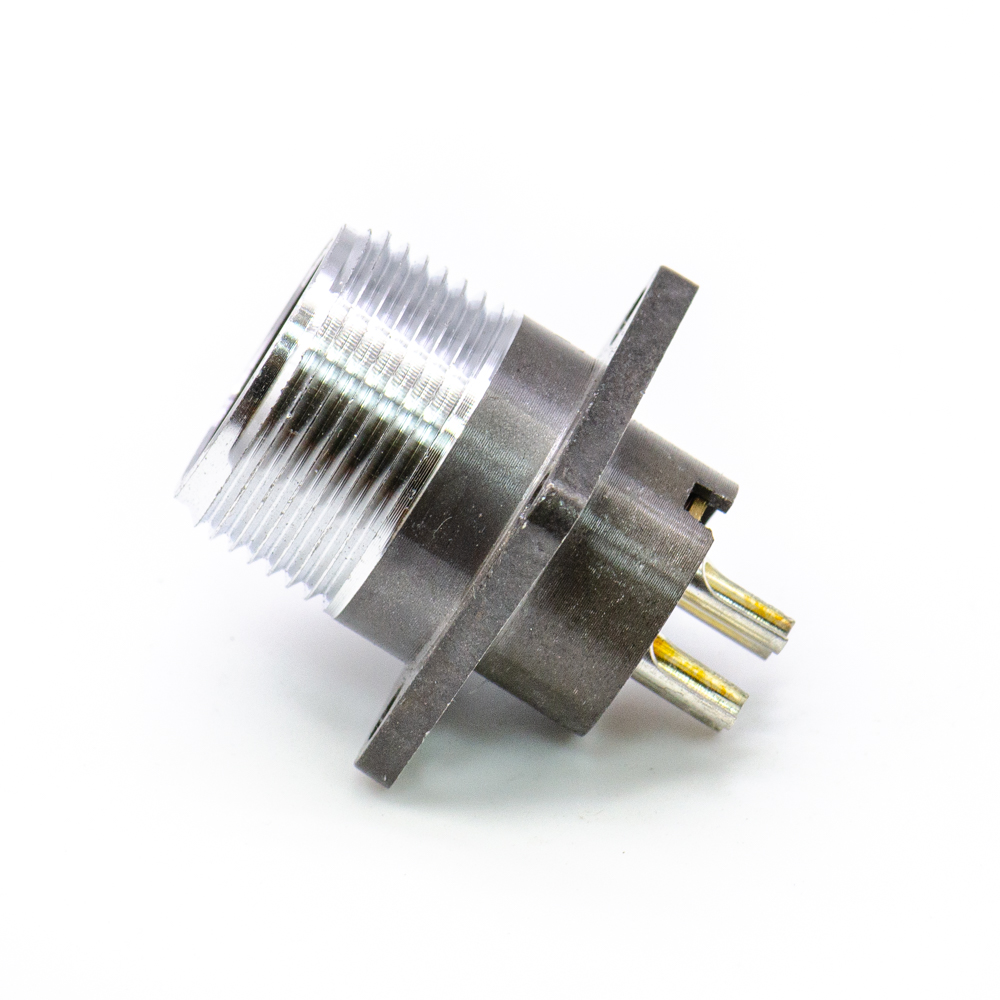

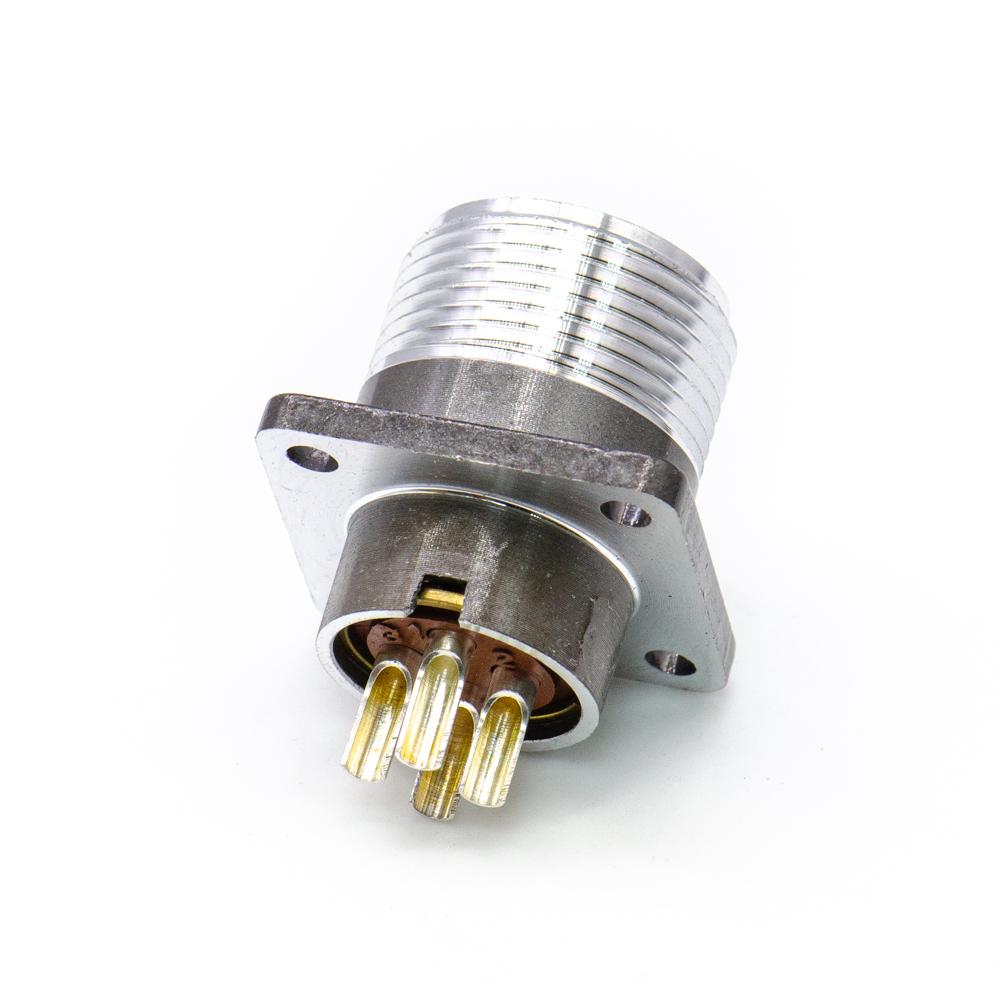

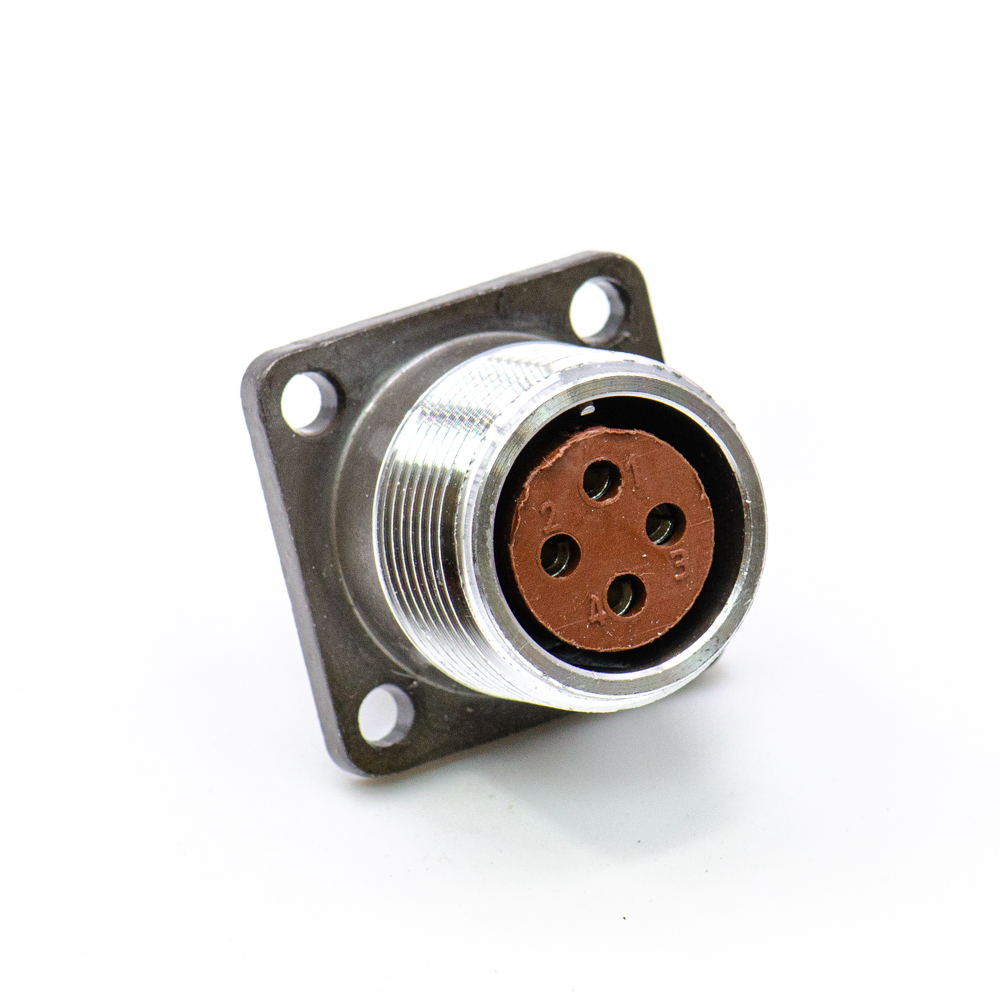

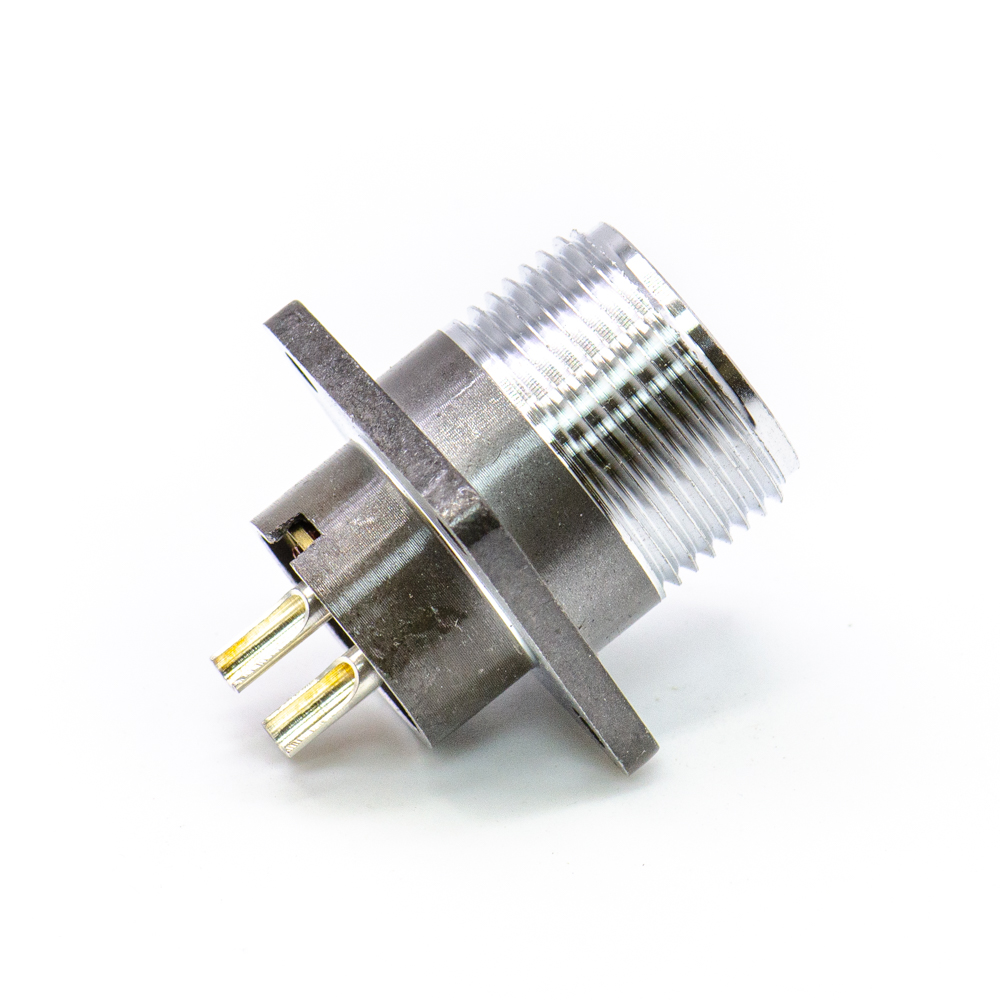

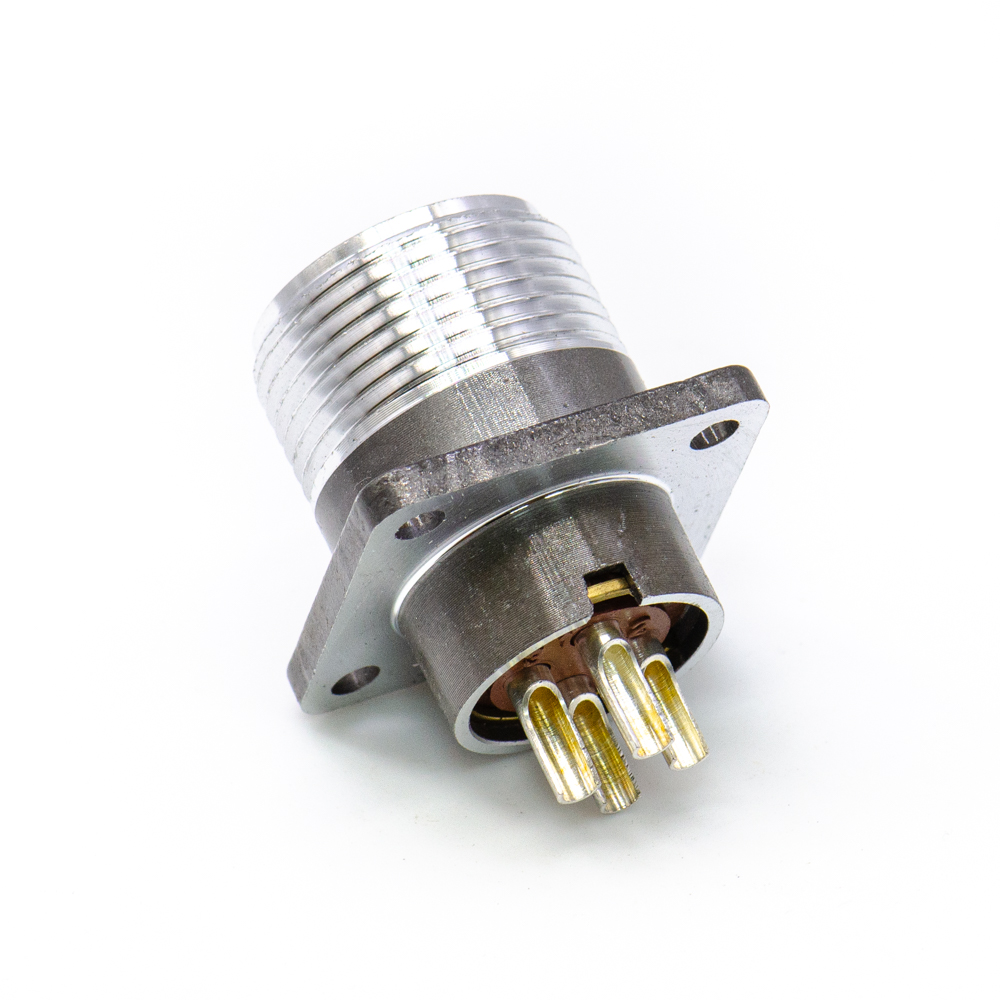

ШР20П4ЭГ8 Розетка блочная, аналог (арт. SN-5533)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

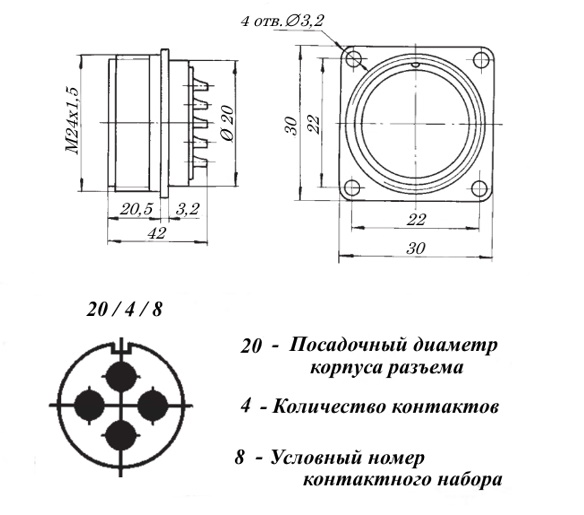

Разъём ШР20П4ЭГ8 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Г - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР20П4ЭГ8 сочленяется с кабельными вставками ШР20П(У)4Э(Н)Г8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Страна происхождения
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Дата выпуска не указана
Вид упаковки самоупаковка
Дата изготовленияi не указана
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Условный номер контактного набора 8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия светло-серый
Габаритные размеры L*W*H 30х30х38 mm
Материал вставки (изолятора) карболит
Гайка патрубка нет

Технические характеристики

Номинальное напряжение 850
Рабочий ток 35
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Срок отгрузки со склада 1 день (в наличии)
