ШР16П2НГ5 Вилка кабельная.. (арт. KP-5382)

Разъём ШР16П2НГ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 16 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 5 - сочетание контактов - 2 контакта диаметром 1,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР16П2НГ5 сочленяется с блочными колодками ШР16П(ПК,СК)2Э(Н)Г5. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ НКЦС.434410.111ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 35,68
Дата выпуска 1972-1977
Транслитерация SHR16P2NG5
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования НКЦС.434410.111ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 16
Количество выводов или контактов 2
Условный номер контактного набора 5 - 2 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР16П2НГ5
Цвет изделия темно-серый

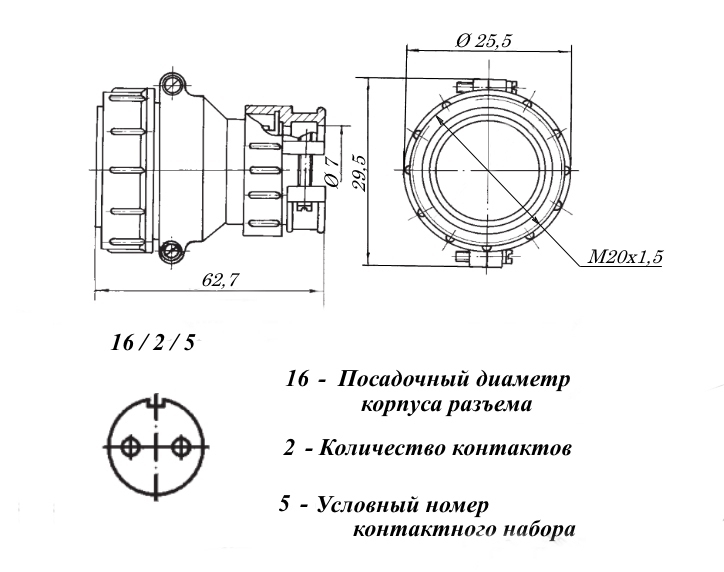

Габаритные размеры L*W*H 60х29х29 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) аминопласт
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
Синусоидальная вибрация: -
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 5 000 MΩ
Ускорение при механическом ударе одиноч. действия 5 000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада 1 день (в наличии)
