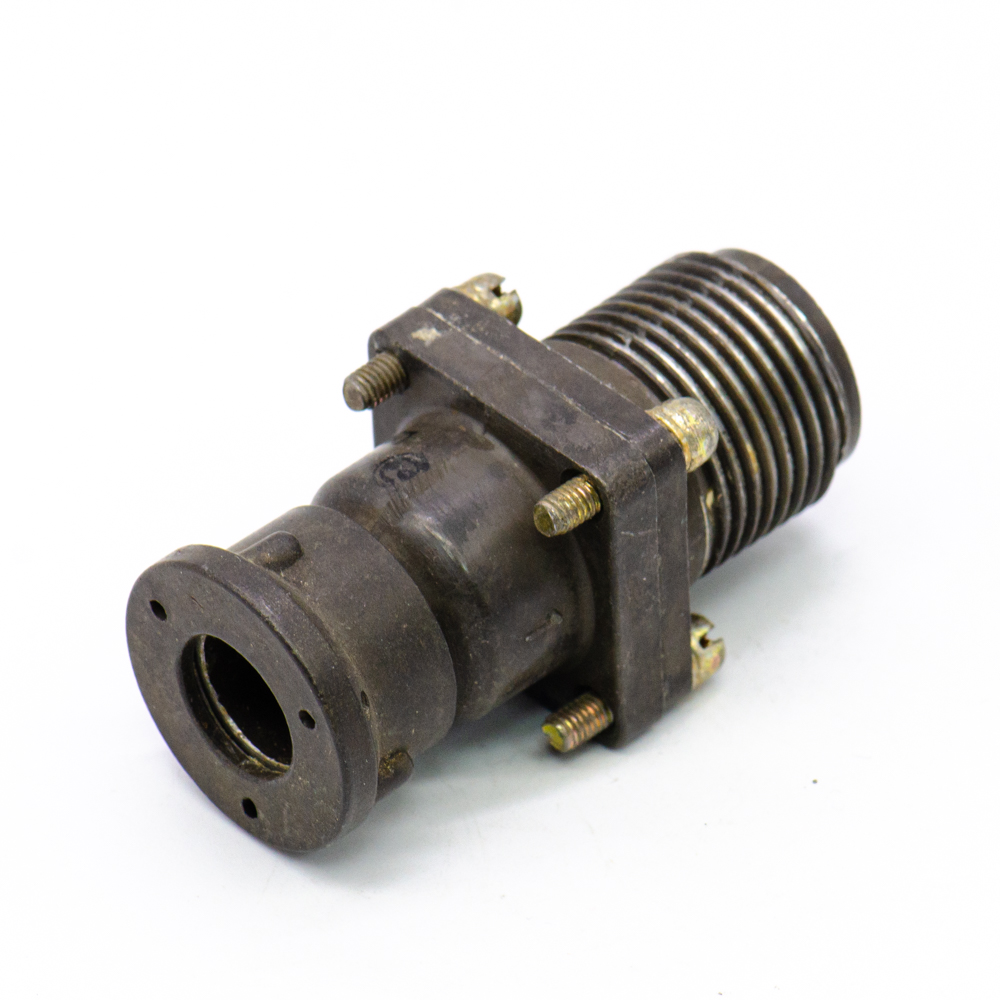

ШР16ПК2ЭШ5Н Вилка блочная(арт. OP-729)

к сравнению отложить

ПО "Коннектор", Харьков

Артикул (ID): OP-729

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования бРО.364.028 ТУ

Подробная документация

ID: 282500

На складе 4 шт

Цена от 949 ₽
1 шт. 949 ₽

Количество

Быстрый заказ

Разъём ШР16ПК2ЭШ5Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 16 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - вилка (штырь); 5 - сочетание контактов - 2 контакта диаметром 1,5 мм; Н - покрытие контактов - никель. Вставка блочная ШР16ПК2ЭШ5Н сочленяется с кабельными колодками ШР16П(У)2Э(Н)Ш5(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	ШР16ПК2ЭШ5Н Вилка блочная
Торговая марка	ПО "Коннектор", Харьков
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	35
Дата изготовленияi	1976-1991
Транслитерация	SHR16PK2ESH5N
Вид упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	16
Количество выводов или контактов	2
Условный номер контактного набора	5 - 2 контакта Ø 1,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР16ПК2ЭШ5Н
Цвет изделия	темно-серый
Габаритные размеры LWH	25х25х49 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
