ОНЦ-РГ-09-7/18-В1 Вилка блочная, перекрут, 2011г (арт. TN-7523)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): TN-7523
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2011
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.082ТУ
Подробная документация
ID: 232571
На складе 2 шт
  • Цена от
    Включая НДС
     300 ₽
  • 1 шт. 300 ₽
Количество
Быстрый заказ

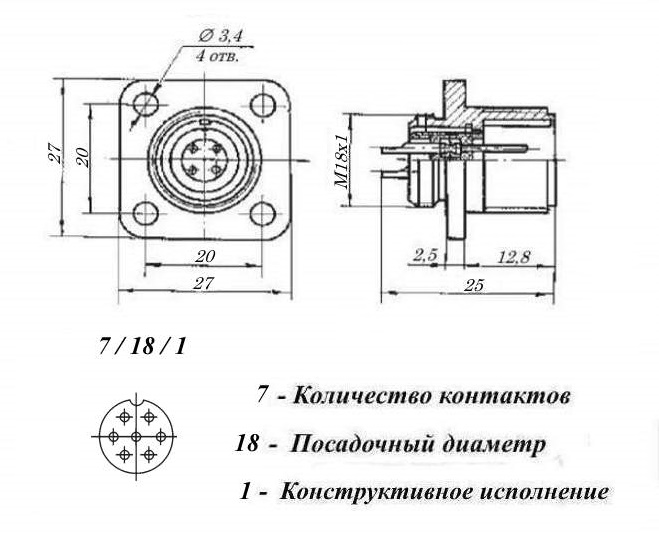

ОНЦ-РГ-09-7/18-В1 Вилка блочная - цилиндрический низкочастотный соединитель предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Соединитель предназначен для внутреннего монтажа. ОНЦ-РГ-09 - тип соединителя, 7 - количество контактов, 18 - условный размер корпуса, В - вилка, 1 - конструктивное исполнение: приборная часть без кожуха (патрубка). Ответной частью ОНЦ-РГ-09-7/18-В1 являются 2РМТ18К7Г1В1, 2РМТ18КПЭ(Н)7Г1В1,  ОНЦ-РГ-09-7/18-Р12. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 11,36
Дата выпуска 2011
Транслитерация ONTS-RG-09-7/18-V1
Вид упаковки самоупаковка
Нормы и требования бР0.364.082ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 18
Типоразмер корпуса отечественный 18
Количество выводов или контактов 7
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-7/18-В2
Цвет изделия серый
Габаритные размеры L*W*H 24х27х27 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Техническая информация

Сопротивление контактов не более 50
Номинальное напряжение 500
Рабочий ток 5
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 1 500
Ускорение при механическом ударе многокр. действия 350

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление 0,1
Макс. срок хранения 6
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-РГ-09-7/18-В1 Вилка блочная, перекрут, 2011г
