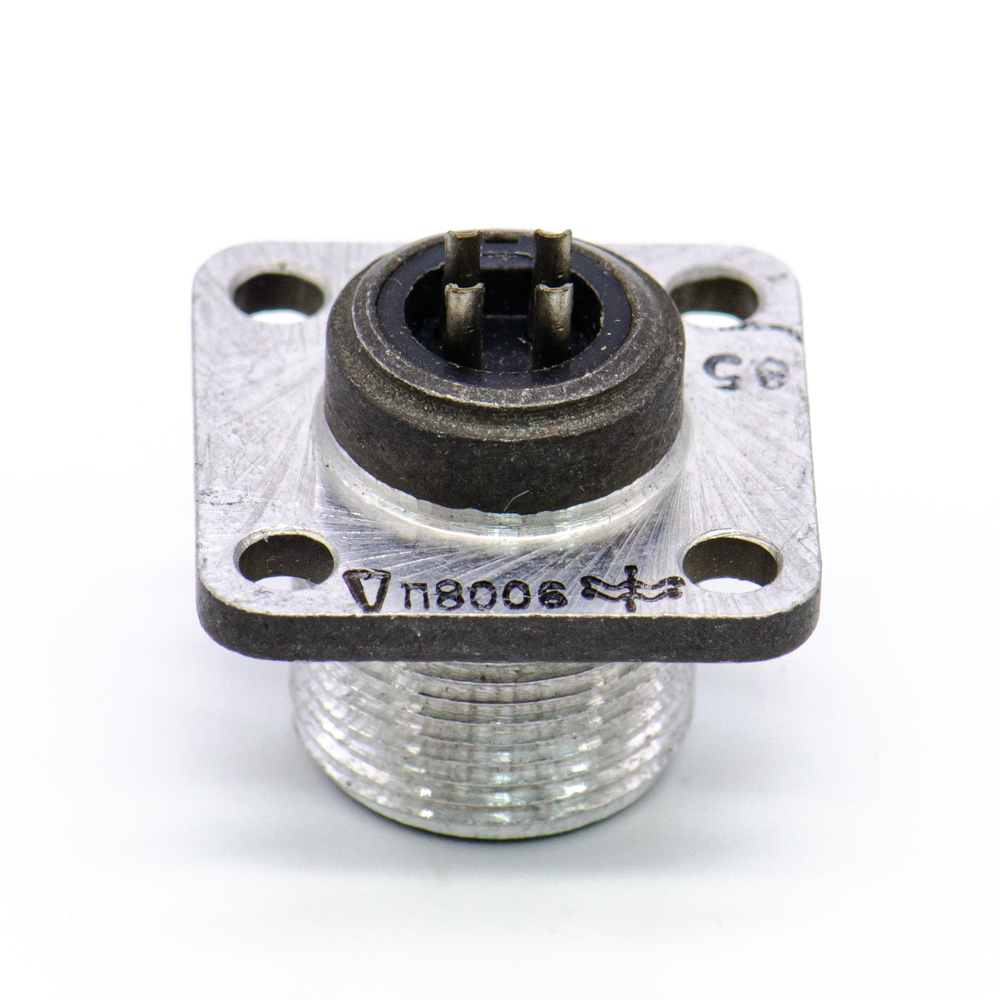

Цилиндрический низкочастотный соединитель ОНЦ-РГ-09-4/14-В1Б

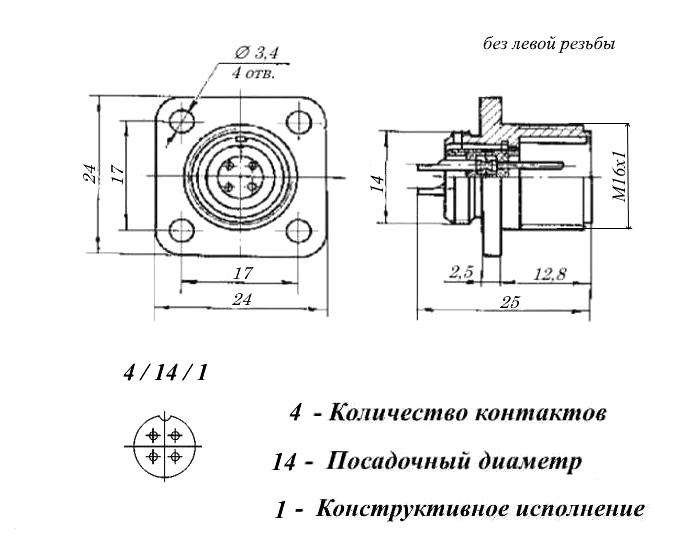

ОНЦ-РГ-09 - тип изделия , 4-кол-во контактов, 14 -типоразмер корпуса,В-вилка,1 - конструктивное исполнение - приборная часть без кожуха (патрубка).Б-без левой резьбы.
Покрытие контактов - никель, если в конце названия стоит С, то серебро.
Климатическое исполнение - УХЛ
Сочленяется с 2РМТ14КПН(КПЭ)4Г1В1

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 8
Дата выпуска 1990
Транслитерация ONTS-RG-09-4/14-V1B
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-4/14-В1Б
Цвет изделия серый
Габаритные размеры L*W*H 24х24х24 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
Синусоидальная вибрация: -
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +70°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
