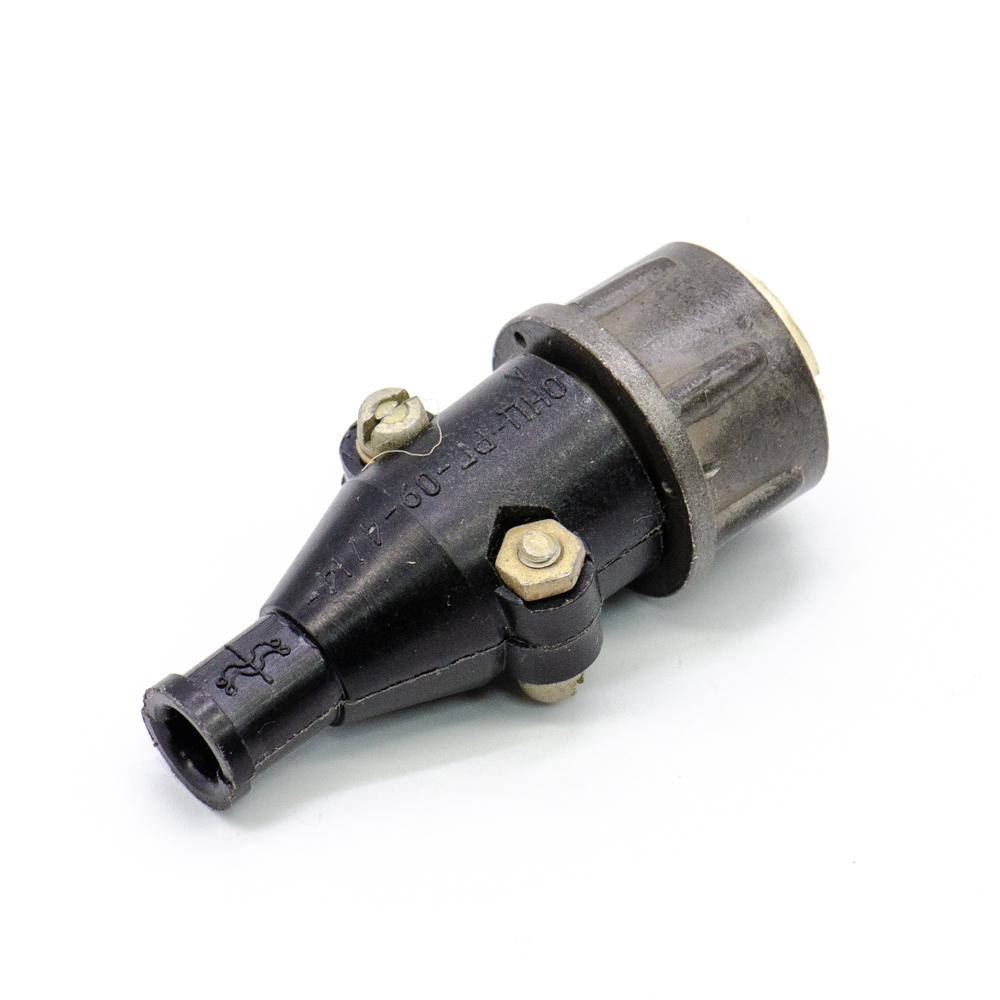

ОНЦ-РГ-09-4/14-В18 Вилка кабельная, бР0.364.082 ТУ(арт. TO-3775)

АО «Завод Элекон»; " 1" - ОТК
РОССИЯ
Артикул (ID): TO-3775
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082 ТУ
Подробная документация
ID: 332670
На складе 2 шт
  • Цена от 499 ₽
  • 1 шт 499 ₽
Количество
Быстрый заказ

ОНЦ-РГ-09-4/14-В18 Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 4 – количество контактов; 14 - условный размер корпуса; В - вилка; 18 – конструктивное исполнение (пластмассовое исполнение: кабельная часть, экранированная с прямым кожухом (патрубком)); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Кабельные вилки ОНЦ-РГ-09 сочленяются с блочными розетками 2РМТ14БПН4Г1В1В, 2РМТ14БПЭ4Г1В1В, 2РМТ14БУН4Г1В1В, 2РМТ14БУЭ4Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-4/14-В18 Вилка кабельная, бР0.364.082 ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 14
Дата изготовленияi дата не указана
Транслитерация ONTs-RG-09-4/14-V18 Cable plug, bR0.364.082 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 14
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 4 контакта Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый

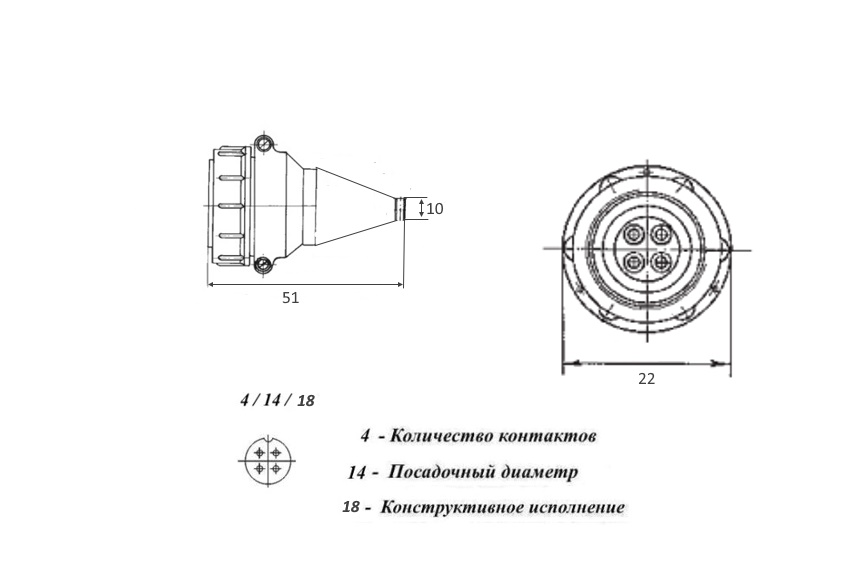

Габаритные размеры L*W*H 22х51 mm
Диаметр корпуса 22 mm
Высота корпуса 51 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса черный
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-4/14-
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РМТ
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 500 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-4/14-В18 Вилка кабельная, бР0.364.082 ТУ   (datasheet)
