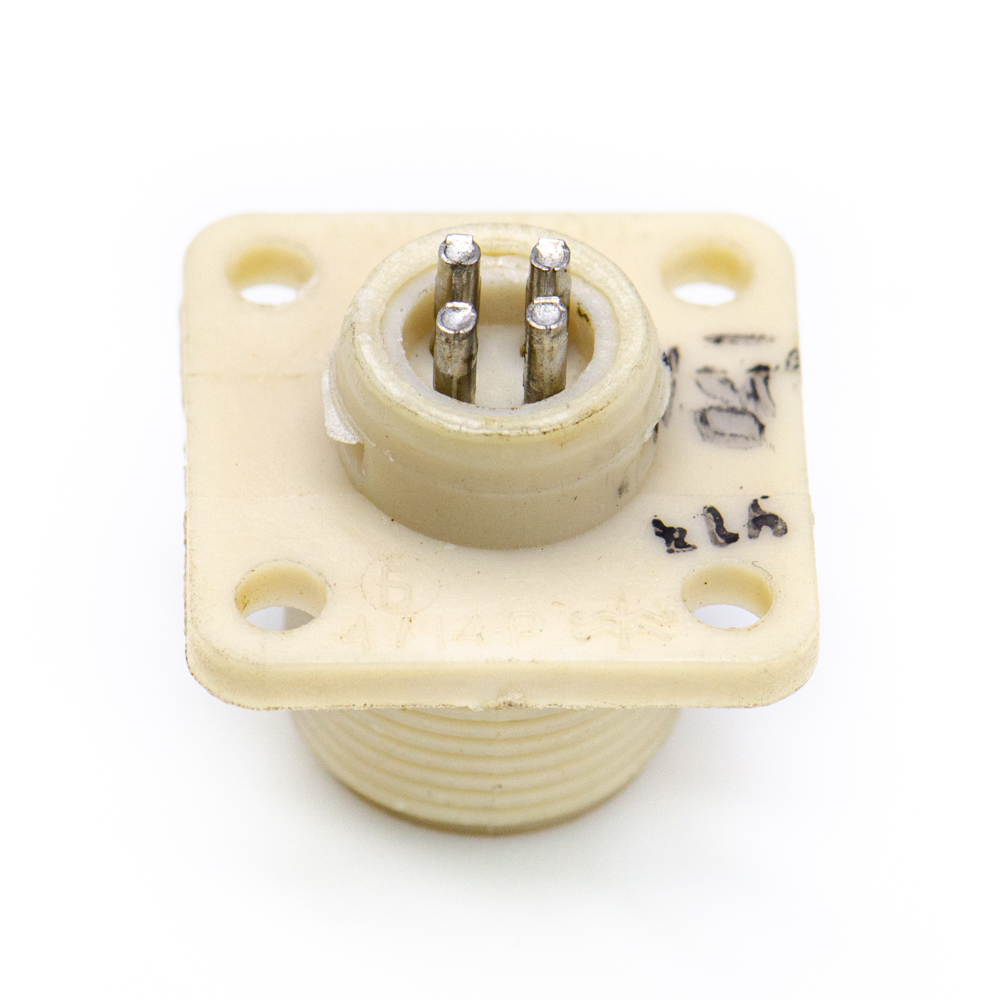

ОНЦ-РГ-09-4/14-Р7 Розетка блочная, "1" (арт. TN-1598)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Цилиндрический низкочастотный соединитель ОНЦ-РГ-09-4/14-Р1Б предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Соединитель предназначен для внутреннего монтажа. Покрытие контактов - никель. Расшифровка: ОНЦ-РГ-09 - тип соединителя, 4 - количество контактов, 14 - условный размер корпуса, Р - розетка, 1 - приборная часть без патрубка, покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 5,81
Дата изготовленияi не указана
Транслитерация ONTS-RG-09-4/14-R7B
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 14
Типоразмер корпуса отечественный 14
Количество выводов или контактов 4
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-4/14-Р Б
Цвет изделия белый, черный

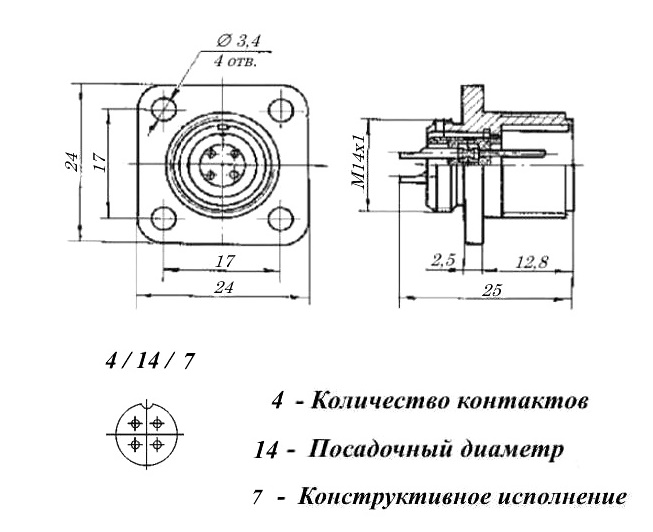

Габаритные размеры L*W*H 24х24х24 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет

Техническая информация

Сопротивление контактов не более 50 mΩ
Номинальное напряжение 500 VAC
Рабочий ток 5 A
- диапазон частот 1-500 Hz
- амплитуда ускорения 100 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 1500 m/c²
Ускорение при механическом ударе многокр. действия 400 m/с²

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
