ОНЦ-РГ-09-32/30-В2 Вилка блочная, бР0.364.082ТУ(арт. ZX-1173)

No name Russia; " 1" - ОТК
РОССИЯ
Артикул (ID): ZX-1173
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.082ТУ
Подробная документация
ID: 265136
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ОНЦ-РГ-09-32/30-В2 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный. Структура условного обозначения: ОНЦ-РГ-09 - тип соединителя; 32 – количество контактов; 30 - условный размер корпуса; В - вилка; 2 – конструктивное исполнение (блочная часть, неэкранированная с прямым кожухом (патрубком)); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Вилка блочная ОНЦ-РГ-09-32/30-В2 сочленяются с кабельными розетками 2РМТ30КПН32Г1В1В, 2РМТ30КПЭ32Г1В1В, 2РМТ30КУН32Г1В1В, 2РМ30КУЭ32Г1В1В. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-32/30-В2 Вилка блочная, бР0.364.082ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 64,35
Дата изготовленияi дата не указана
Транслитерация ONTs-RG-09-32/30-V2 Block fork, bR0.364.082TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ОНЦ-РГ-09
Условный размер корпуса 30
Количество контактов 32 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 32 контакта Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 32 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет

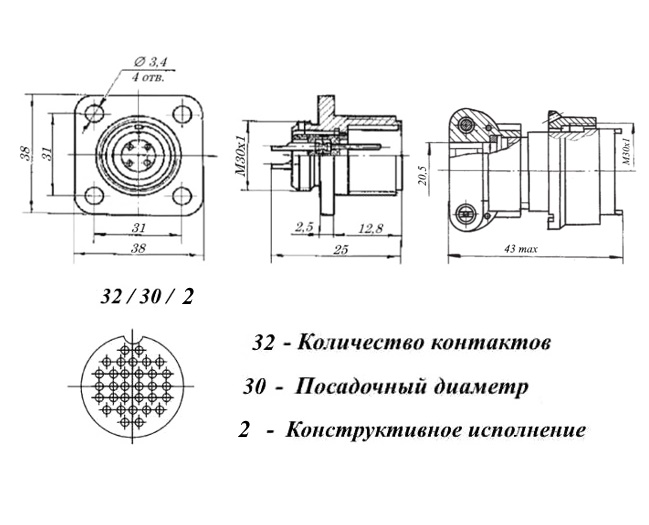

Установочные размеры 31 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора пластмасса
Цвет изолятора белый
Габаритные размеры L*W*H 38х38х62,5 mm
Длина корпуса 38 mm
Ширина корпуса 38 mm
Высота корпуса 62,5 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка ОНЦ-РГ-09-32/30-В2 Вилка блочная
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМТ…, 2РМДТ..., 2PX..., WY..., WS...

Техническая информация

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Сопротивление контактов не более 50 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-500 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 2 - 10 ms
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия экплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 6 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
ОНЦ-РГ-09-32/30-В2 Вилка блочная, бР0.364.082ТУ   (datasheet)
