ОНЦ-РГ-09-32/30-В1 Вилка блочная, 1991г. (арт. TN-8003)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Вилка ОНЦ-РГ-09-32/30-В1 соединитель электрический низкочастотный цилиндрический. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение разъемов - резьбовое, поляризация корпусов одношпоночная. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 32 - количество контактов; 30 - условный размер корпуса; В - вилка; 1 - приборная (блочная) часть без кожуха (патрубка). Покрытие контактов - никель. Ответной частью ОНЦ-РГ-09-32/30-В1 являются 2РМТ30К32Ш1Р1В, 2РМТ30КПЭ(Н)32Ш1Р1В, 2РМТ30КУЭ(Н)32Ш1Р1В. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Аркалыкский завод «Арна», г. Аркалык
Страна происхождения
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 23,9
Дата выпуска 1991
Транслитерация ONTS-RG-09-32/30-V1
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 30
Типоразмер корпуса отечественный 30
Количество выводов или контактов 32
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-32/30-В1
Цвет изделия серый

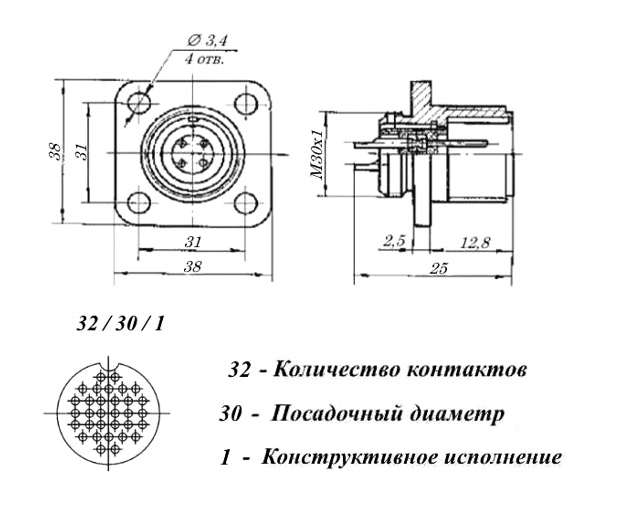

Габаритные размеры L*W*H 25х38х38 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Техническая информация

Сопротивление контактов не более 50
Номинальное напряжение 500
Рабочий ток 5
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 100
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 1 500
Ускорение при механическом ударе многокр. действия 400

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 6
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
