ОНЦ-БС-1-4/10-В1-1-В Вилка блочная, 1993г (арт. TD-685)

Артикул (ID): TD-685
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бРО.364.030 ТУ
Подробная документация
ID: 227232
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

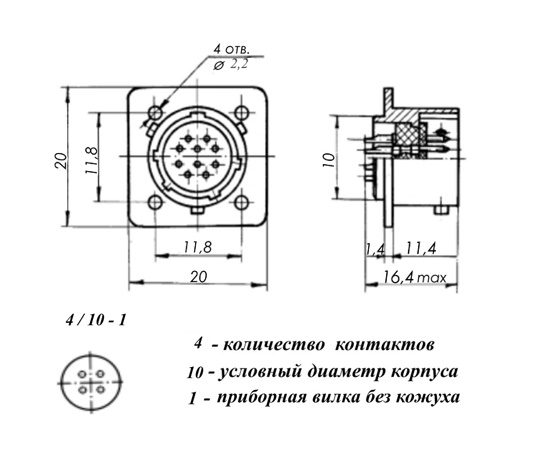

Вилка ОНЦ-БС-1-4/10-В1-1-В - соединитель. Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Многошпоновая поляризация корпуса. Покрытие контактов - серебро. Расшифровка: ОНЦ-БС - тип; 1 - покрытие контактов - серебро; 4 - количество контактов; 10 - условный диаметр корпуса; В - вилка; 1 - приборная без кожуха; 1 - многопозиционная поляризация; В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна происхождения
Дата выпуска 1993
ТУ бРО.364.030 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 6
Транслитерация ONC-BS-1-4/10-V1-1-V
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования бРО.364.030 ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-БС
Условный размер корпуса 10
Количество выводов или контактов 4
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Поляризация корпуса многошпоночная
Метод монтажа объёмный
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 20х16
Наличие паспорта - этикетки нет
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Номинальное напряжение 250
Рабочий ток 3,7 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 200 m/c²
Сопротивление контактов не более 5 mΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1000 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +100°С 15 000 час.
Интервал рабочих температур от -60 до +85 °С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 250 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада Уточнить у менеджера
ОНЦ-БС-1-4/10-В1-1-В Вилка блочная, 1993г
