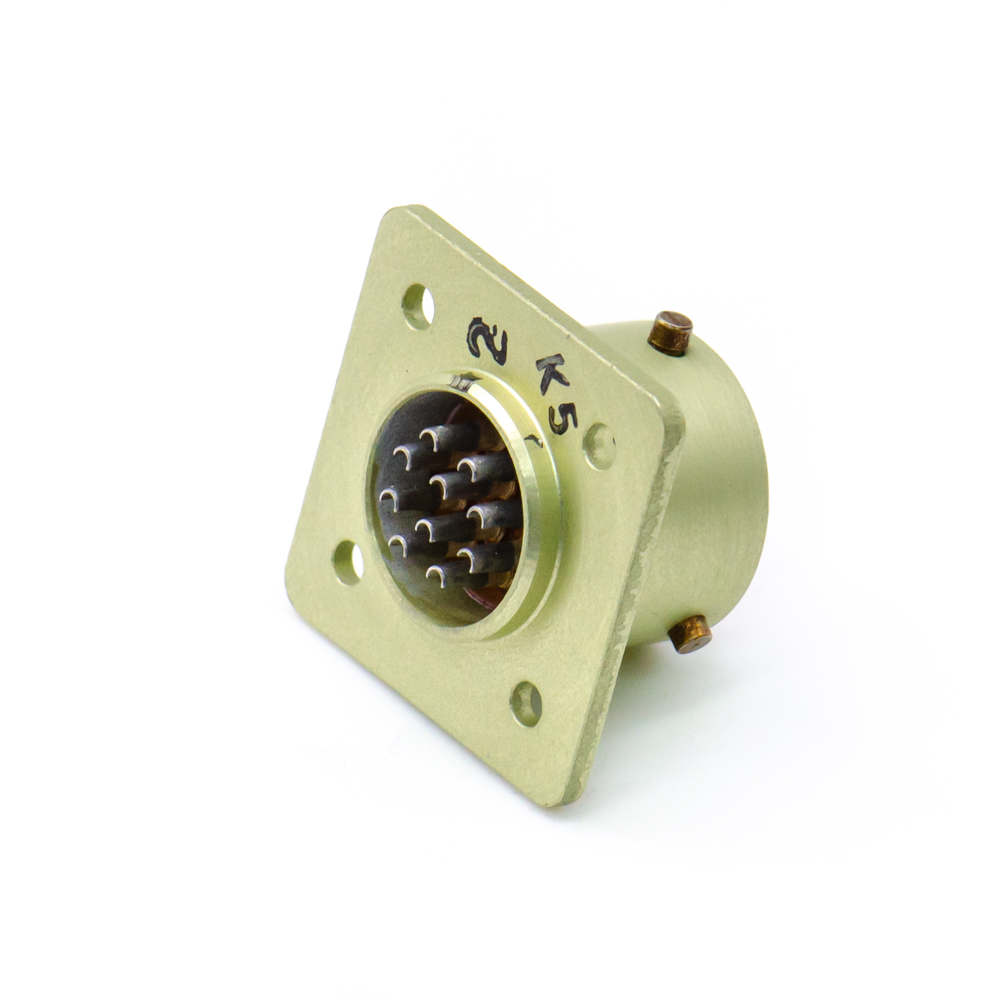

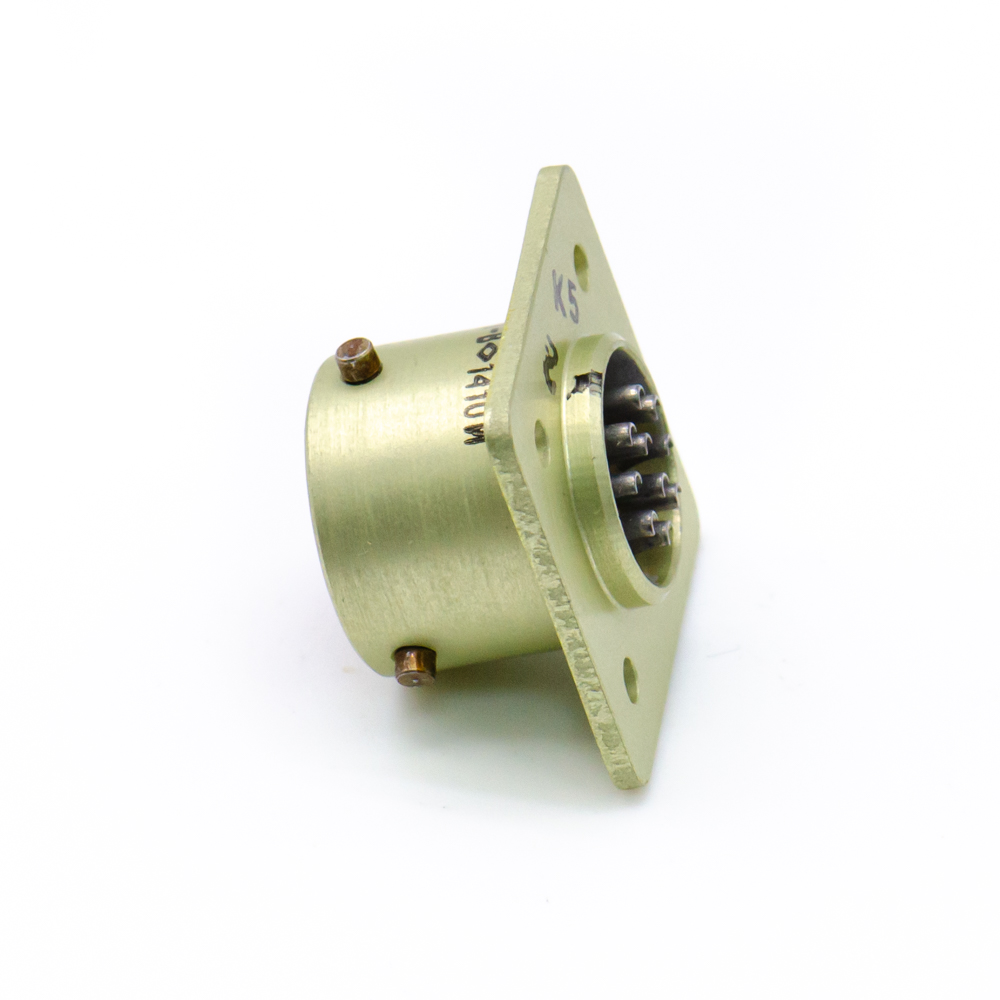

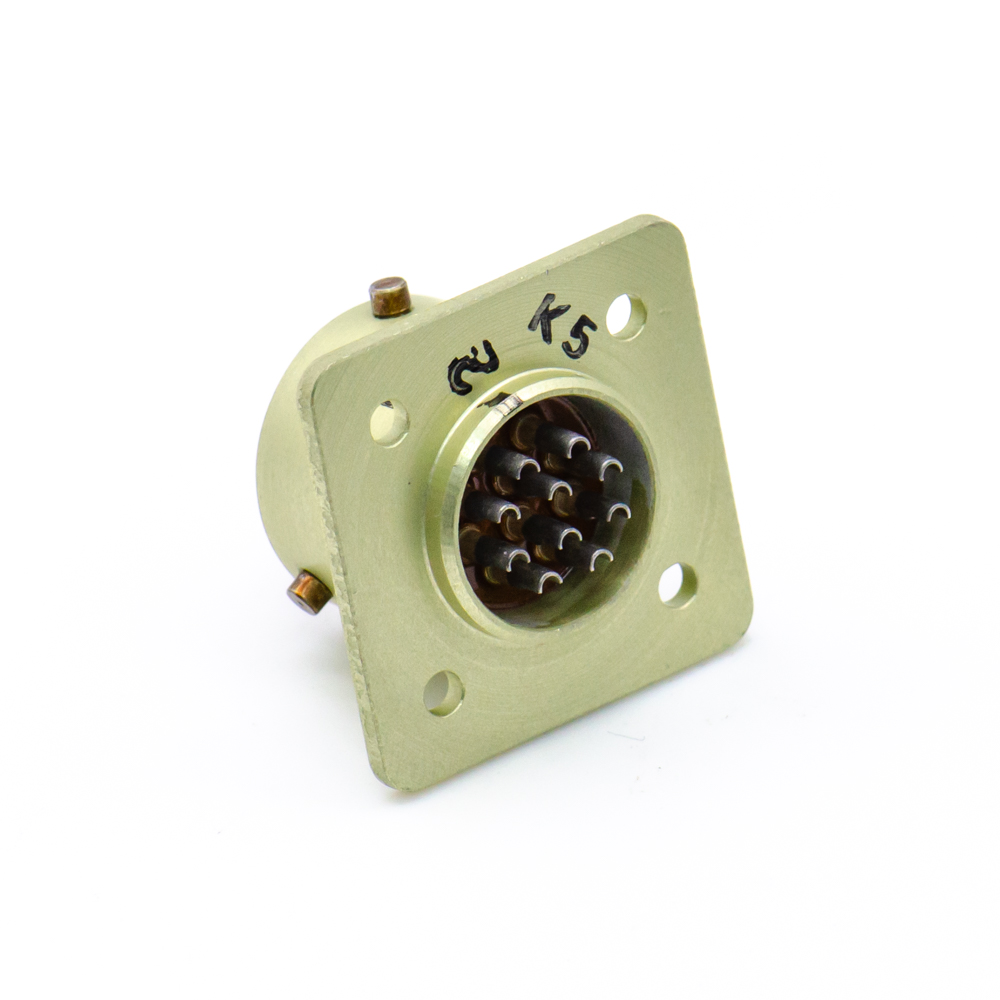

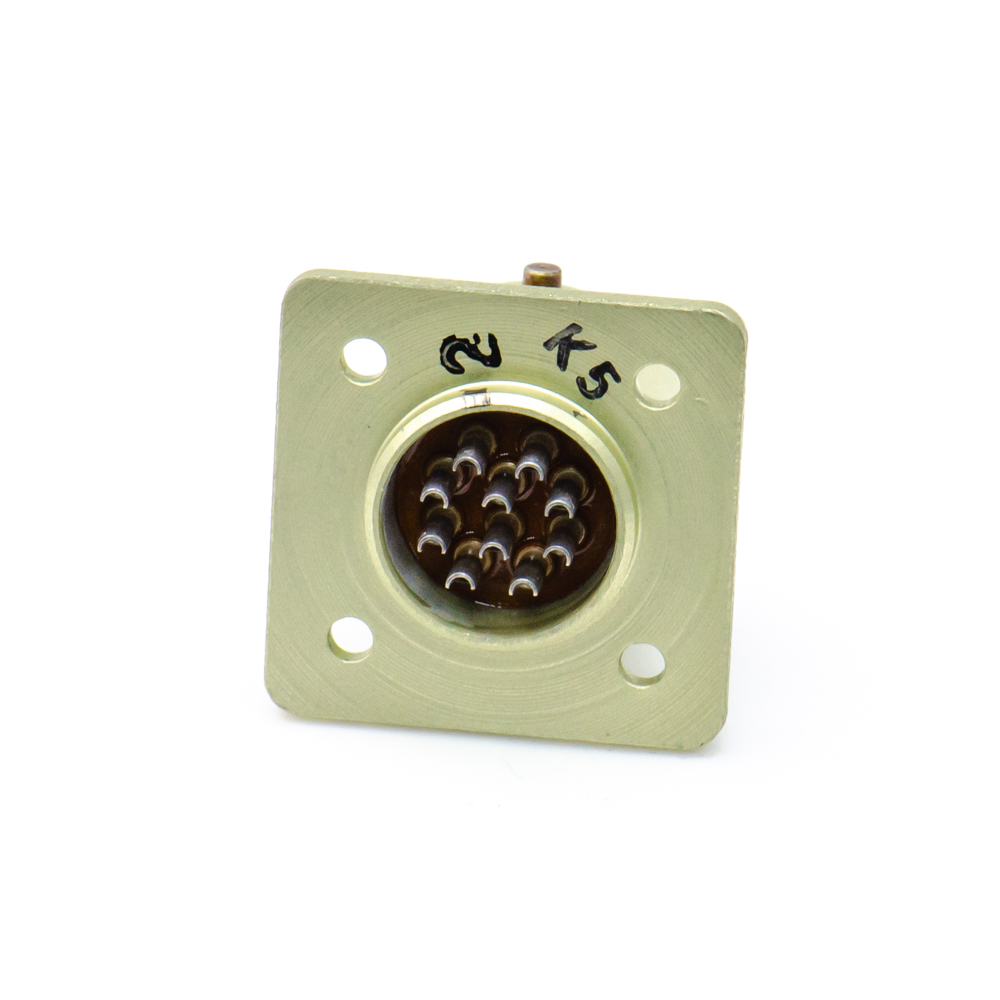

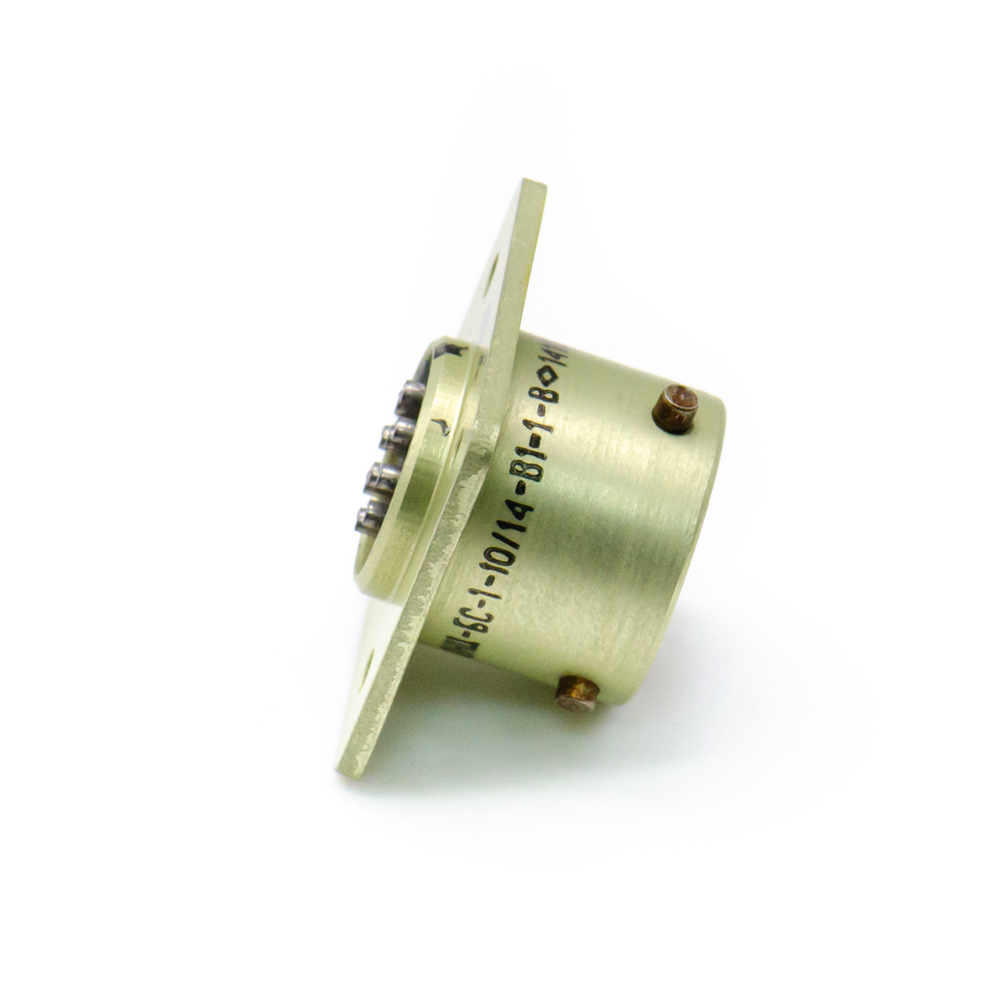

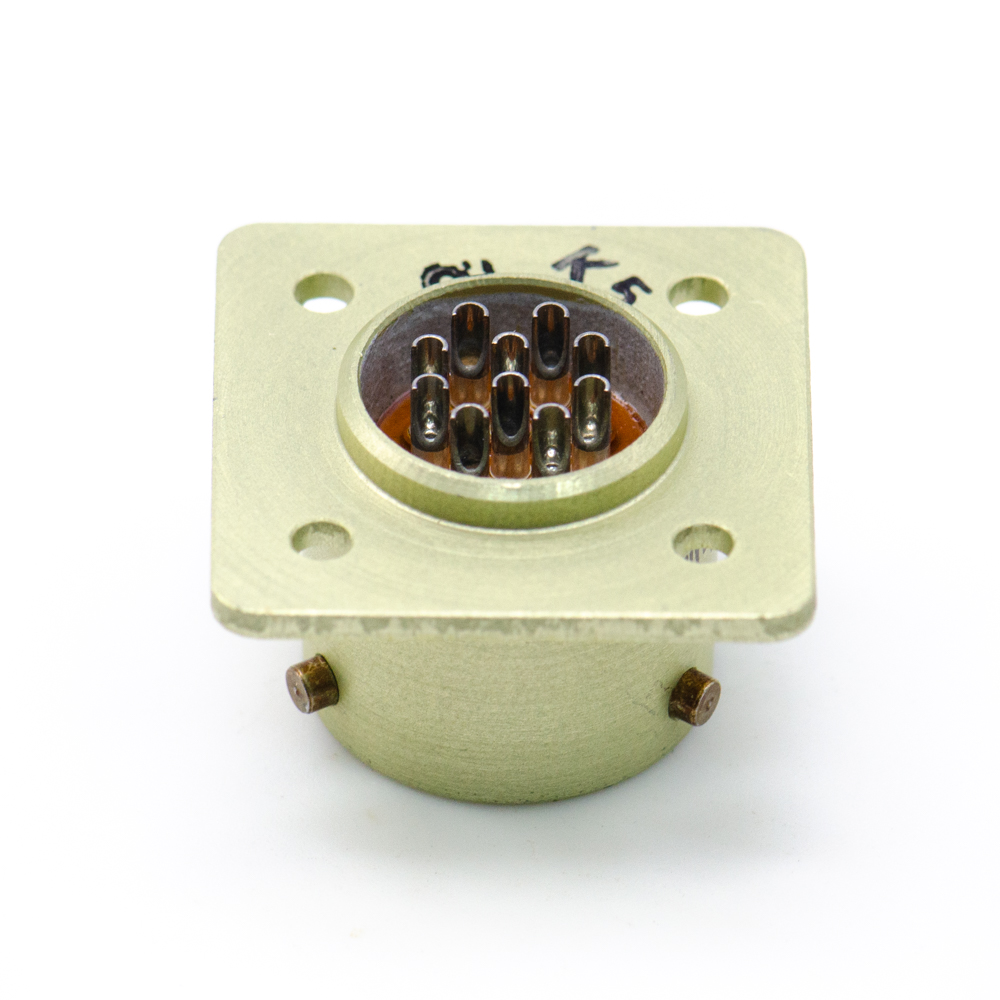

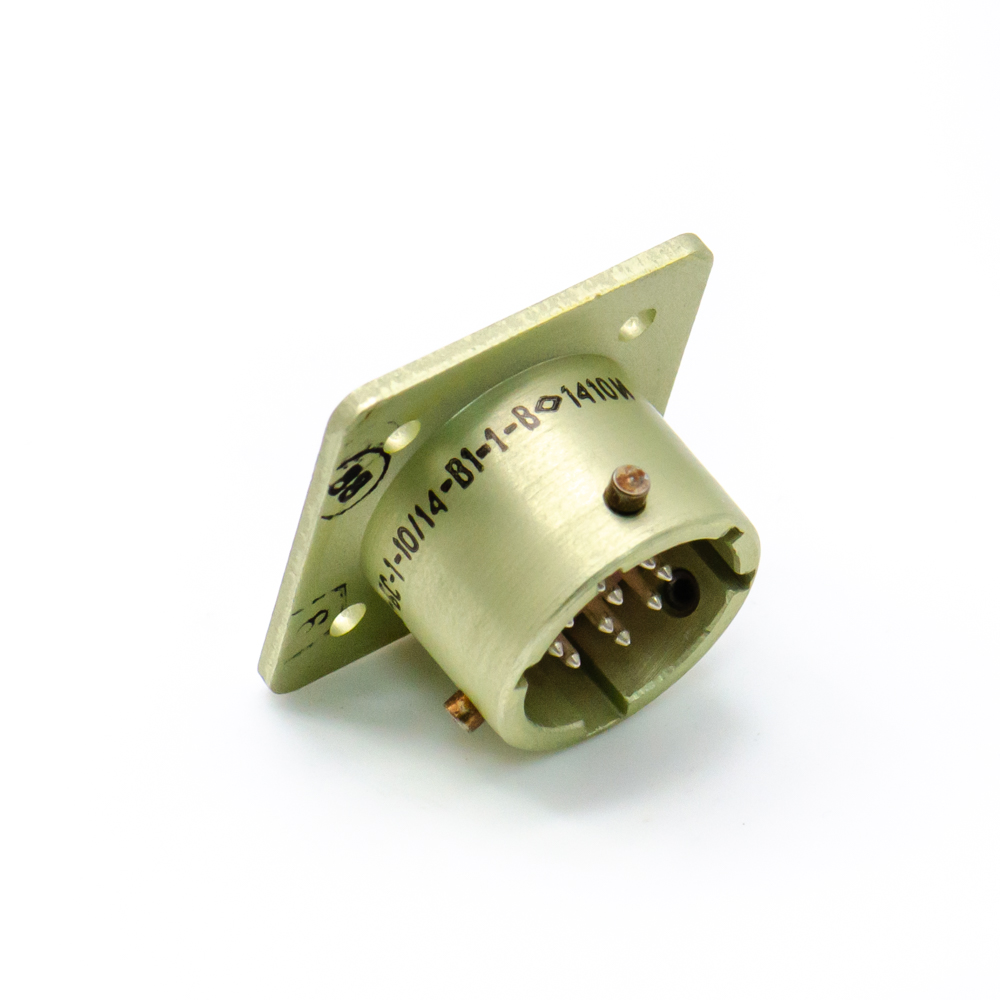

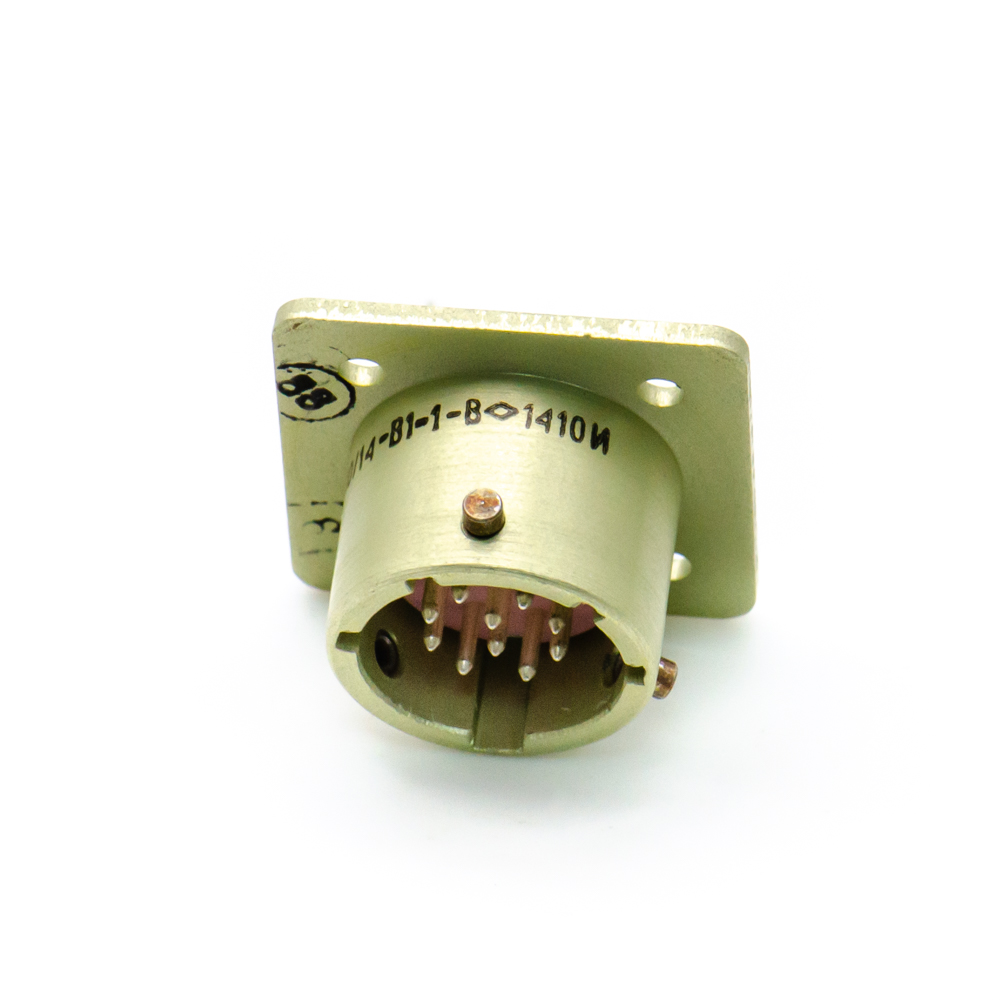

ОНЦ-БС-1-10/14-В1-1-В Вилка блочная, 2014г (арт. TN-3757)

ОНЦ-БС-1-10/14-В1-1-В Вилка блочная - предназначена для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Многошпоновая поляризация корпуса. Покрытие контактов - серебро. Расшифровка: ОНЦ-БС - тип; 1 - покрытие контактов - серебро; 10 - количество контактов; 14 - условный диаметр корпуса; В - вилка; 1 - приборная без кожуха; 1 - многопозиционная поляризация; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name Russia
Страна происхождения
Дата выпуска 2014
ТУ бРО.364.030ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8
Транслитерация ONC-BS-1-10/14-V1-1-V
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования бРО.364.030ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-БС
Условный размер корпуса 14
Количество выводов или контактов 10
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Поляризация корпуса многошпоночная
Метод монтажа объёмный
Фактическая маркировка ОНЦ-БС-1-10/14-В1-1-В
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 24х24х16 mm
Наличие паспорта - этикетки нет
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление изоляции 1 000 MΩ
Номинальное напряжение 250 V
Рабочий ток 4 А - на контакт; 30 А - на разъем
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 200 m/c²
Сопротивление контактов не более 5 mΩ
Ускорение при механическом ударе одиноч. действия 10 000 m/с²
Ускорение при механическом ударе многокр. действия 1 000 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +100°С 15 000 час.
Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 250 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
