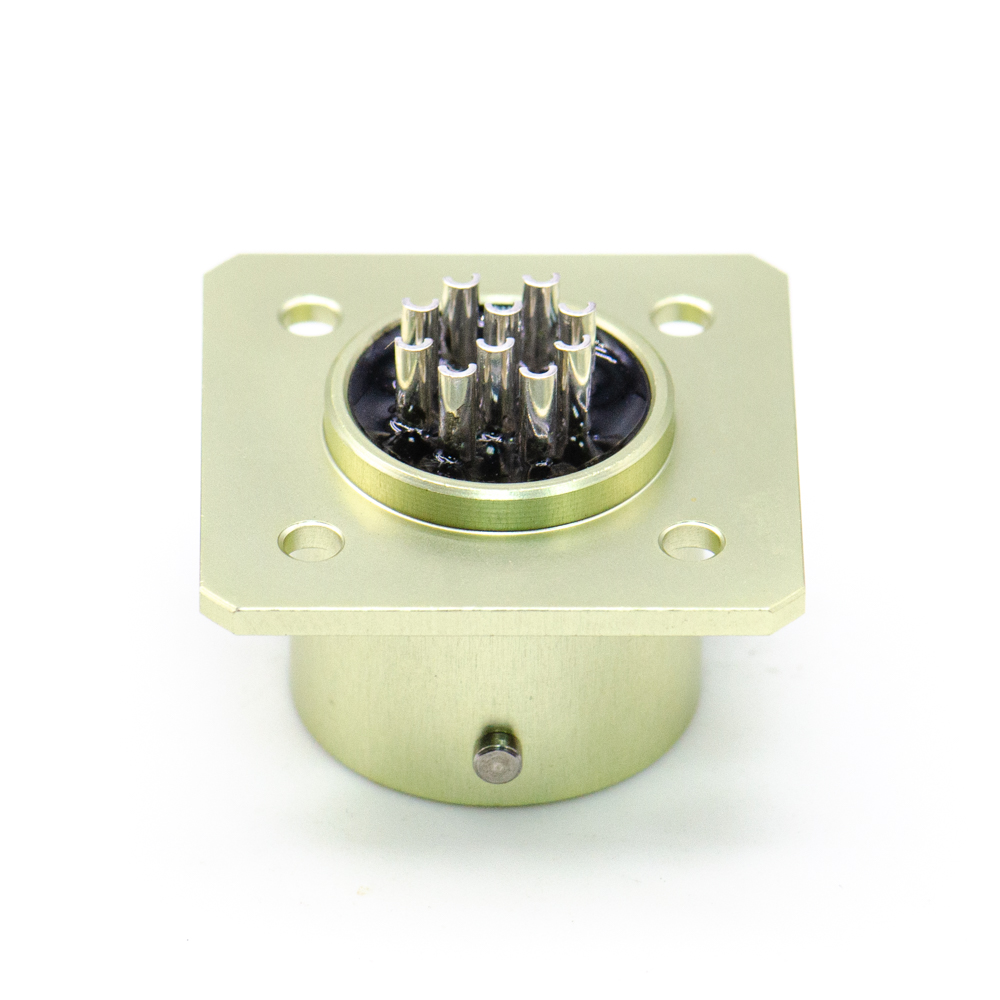

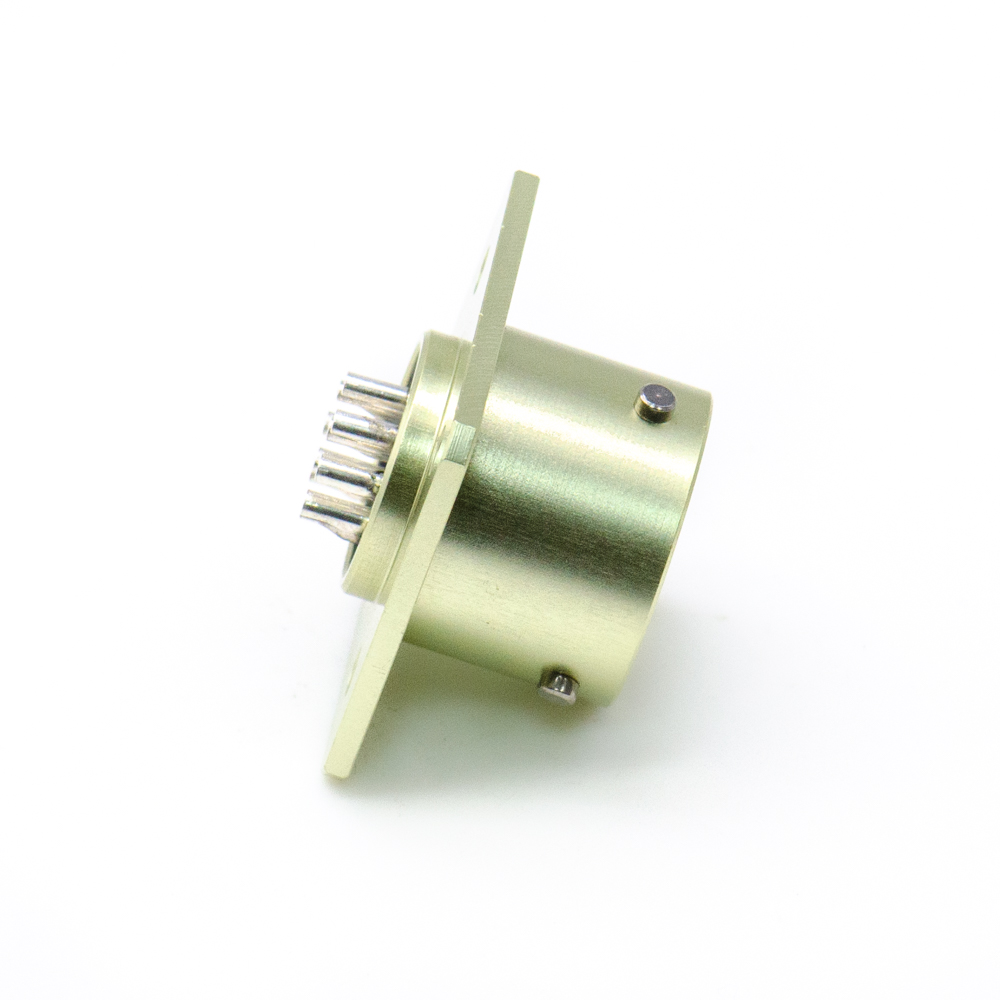

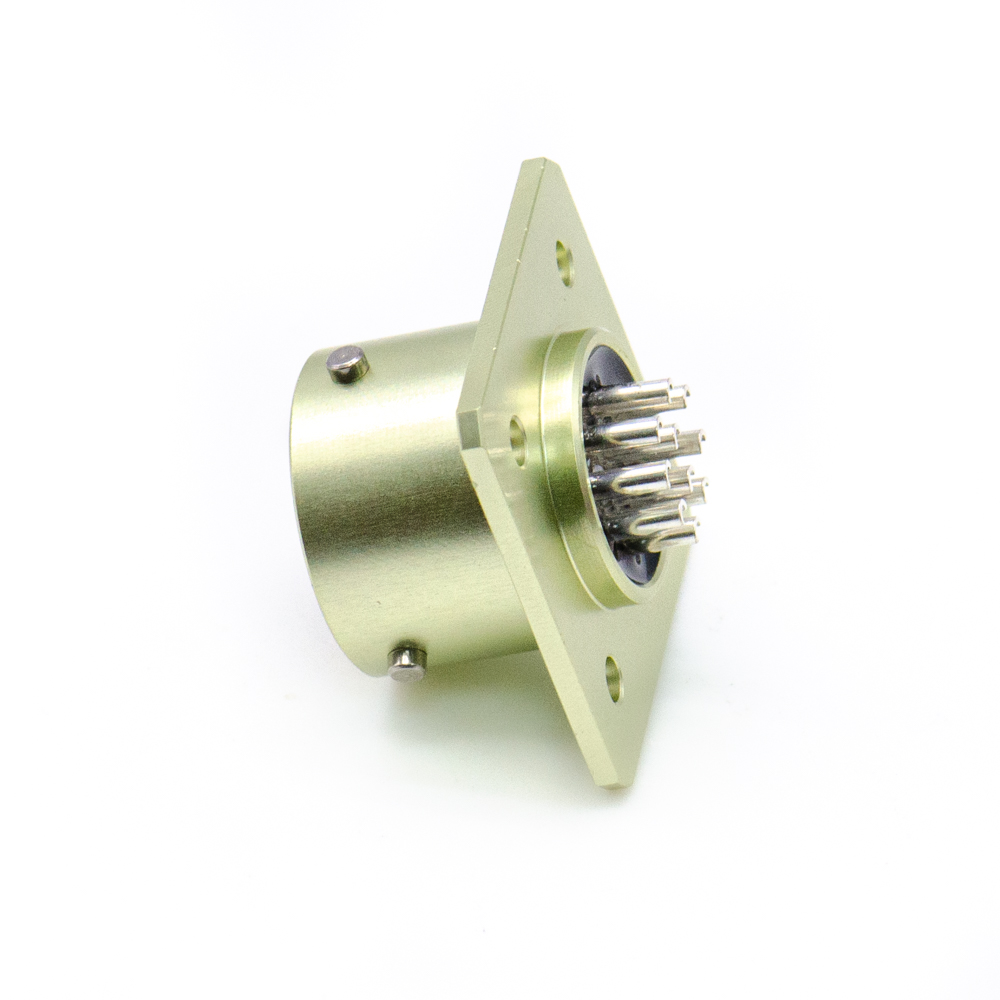

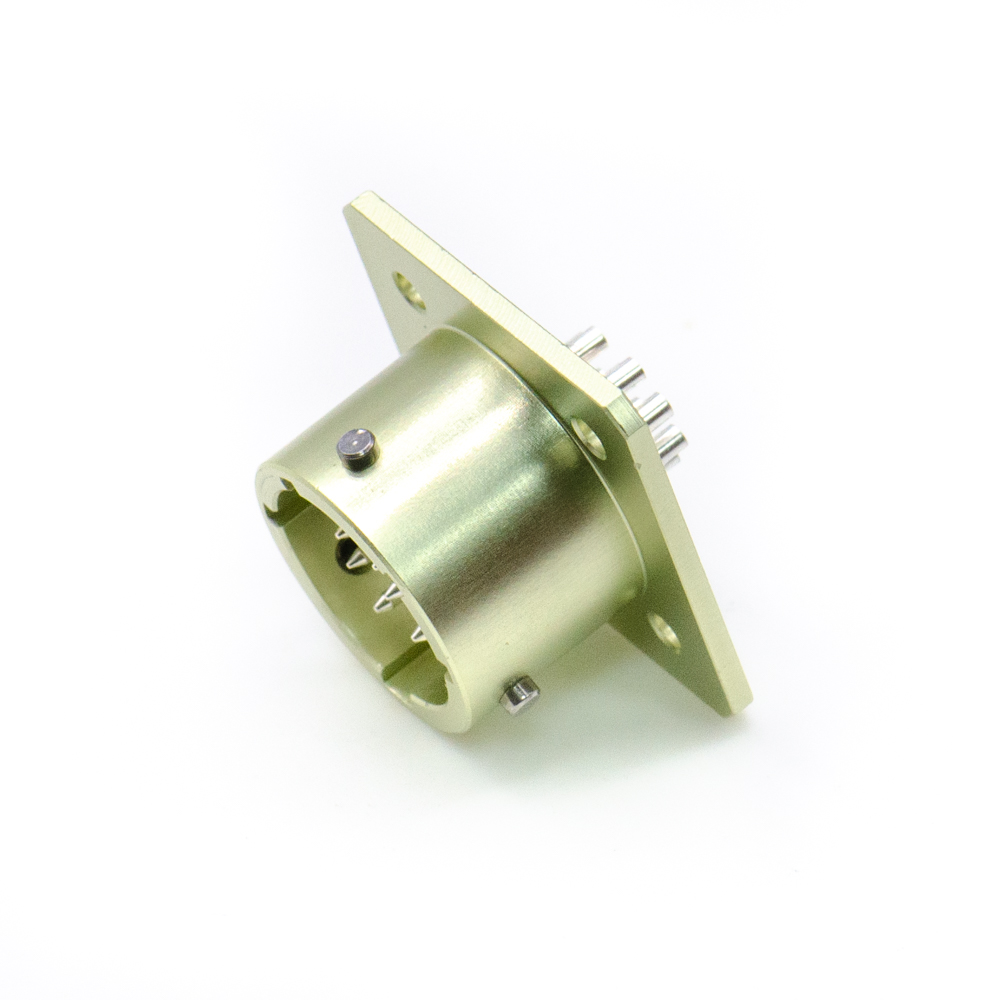

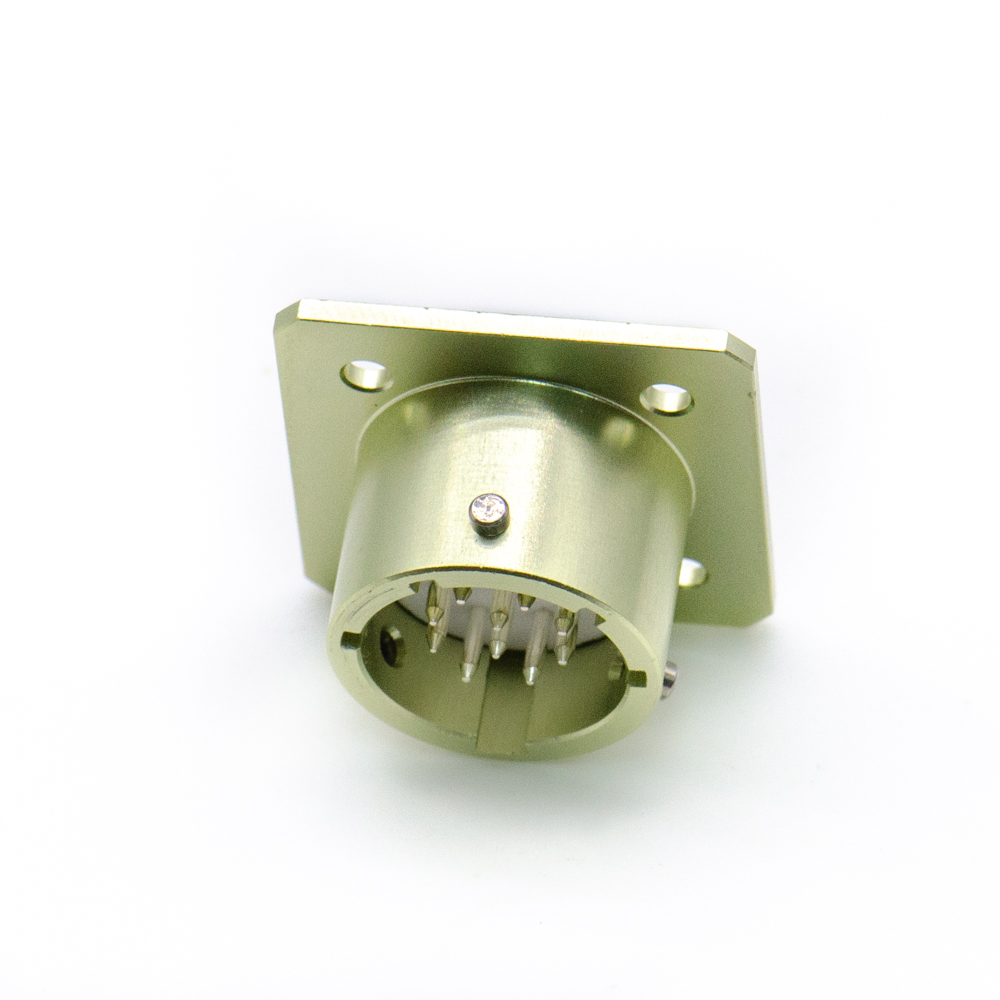

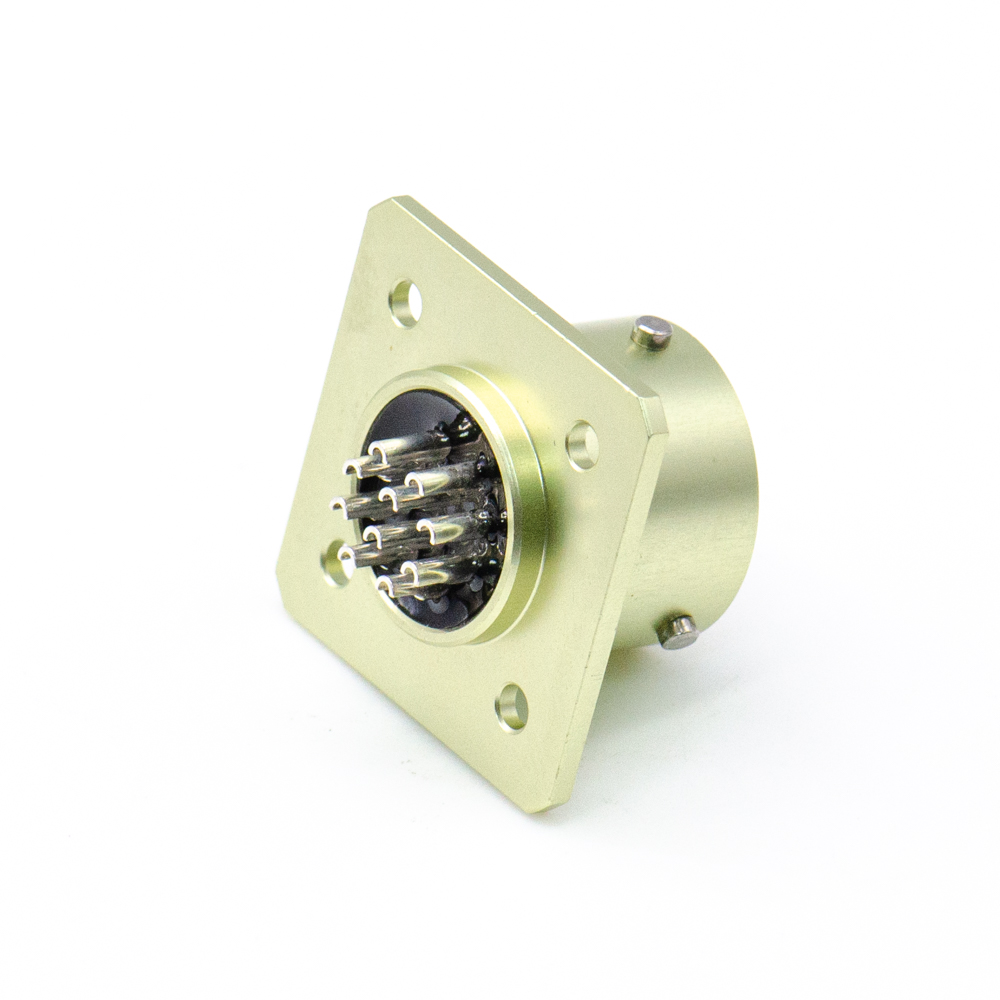

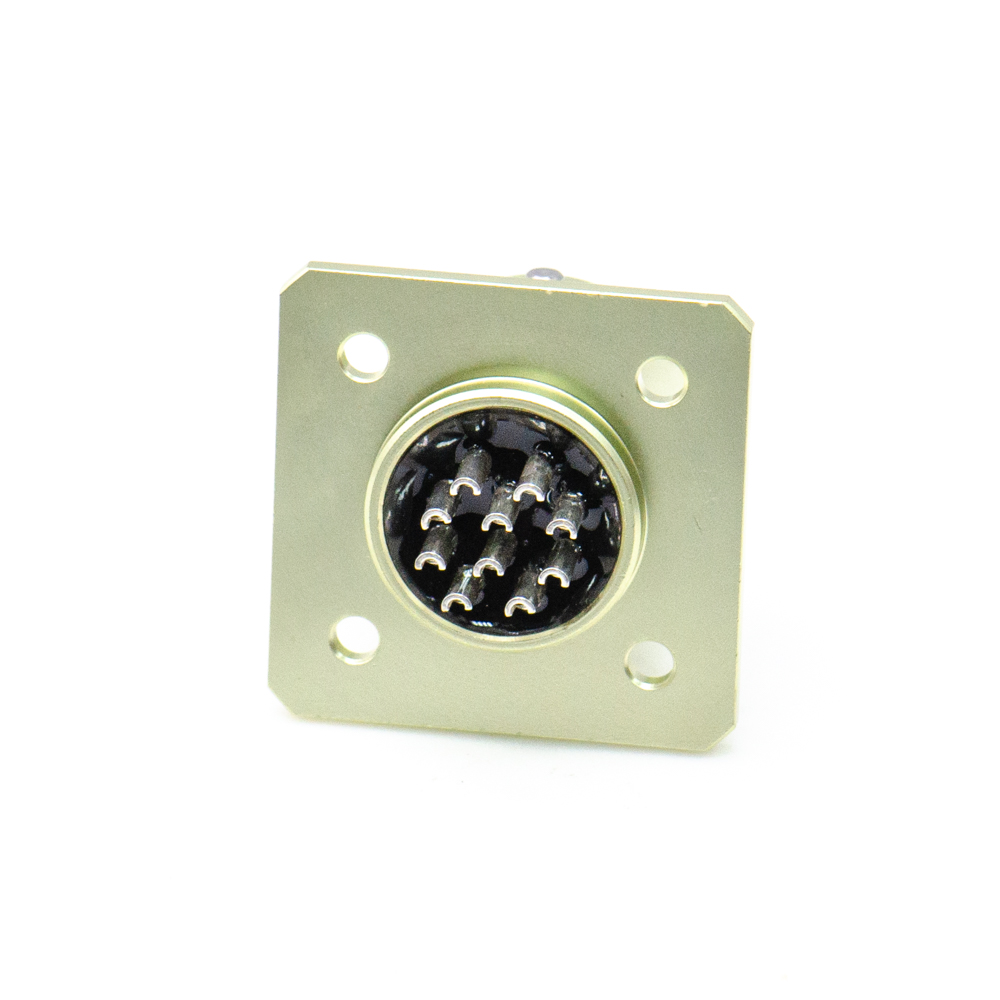

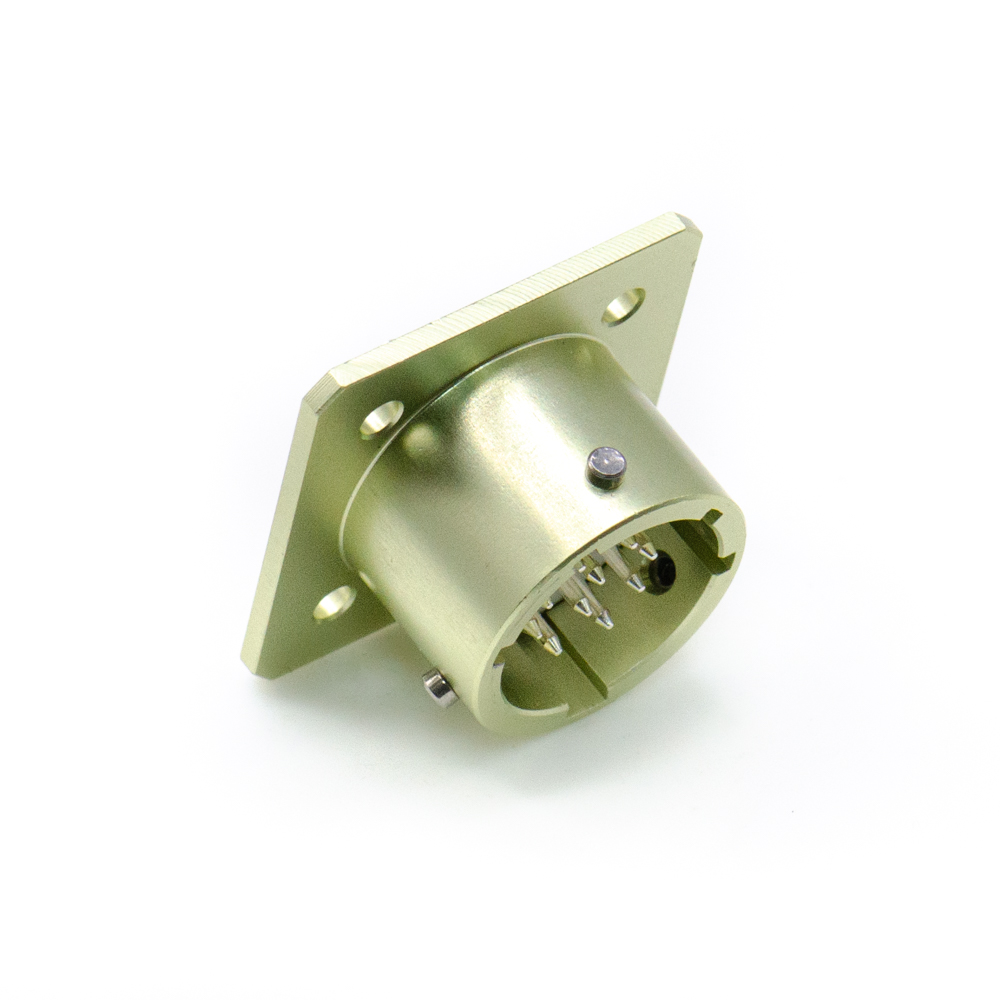

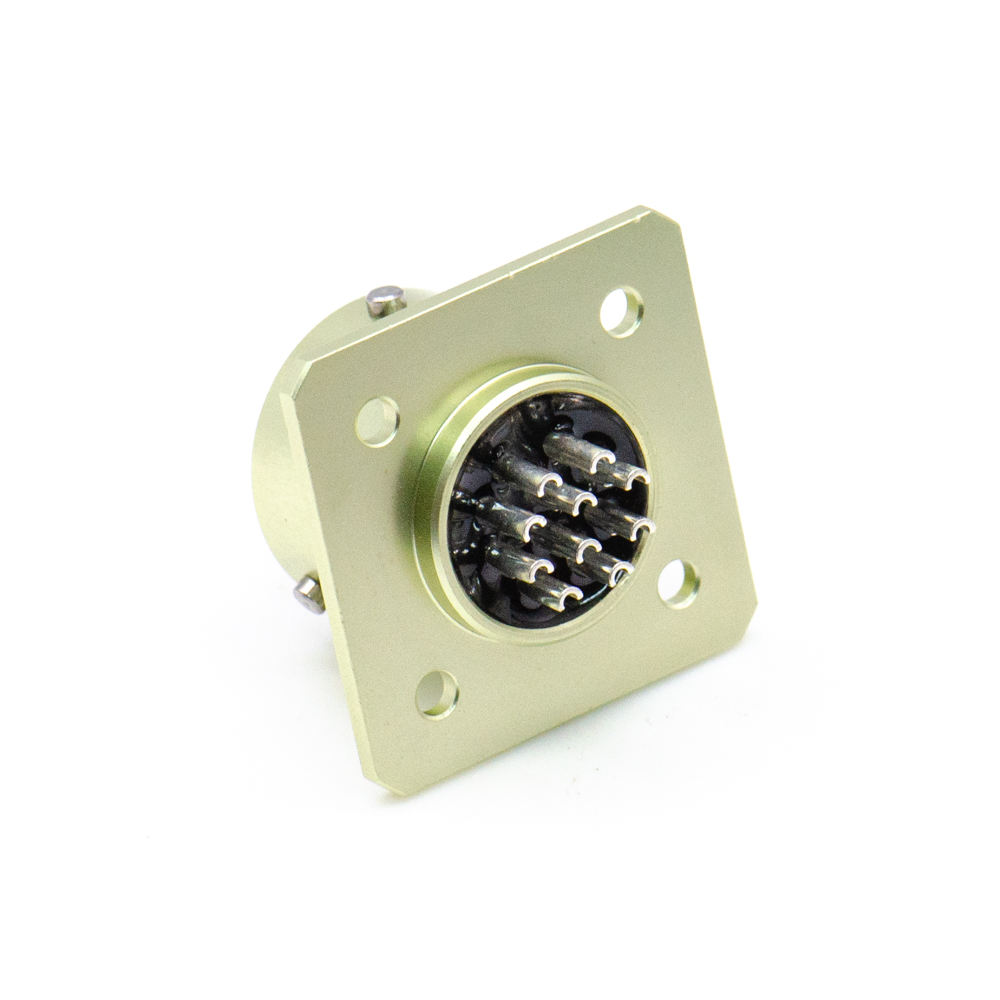

| Наименование | ONC-BS-1-10/14-B1-1-B Вилка блочная (Аналог ОНЦ-БС-1-10/14-В1-1-В; СН6-1-10/14В1-1-В) |
| Торговая марка |
No name China
|
| Страна изготовления | КИТАЙ |
| Масса изделия, гр | 7,2 |
| Дата изготовленияi | дата не указана |
| Транслитерация | ONC-BS-1-10/14-B1-1-B Block plug (Analog of ONC-BS-1-10/14-B1-1-B; SN6-1-10/14B1-1-B) |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Код ТНВЭД | 8536508008 |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | вилка блочная |
| Серия разъемов | ONC-BS (Аналог ОНЦ-БС) |
| Условный размер корпуса | 14 |
| Количество контактов | 10 контактов |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 10 - Ø 1 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | многошпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | да |
| Установочные размеры | 15 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 2,2 mm |
| Метод сочленения | байонетный |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Материал изолятора | термопластик |
| Цвет изолятора | коричневый |
| Толщина фланца | 1,4 mm |
| Габаритные размеры L*W*H | 24х24х16,4mm |
| Длина корпуса | 24 mm |
| Ширина корпуса | 24 mm |
| Высота корпуса | 16,5 mm |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | светло-серый |
| Наличие ориентации | расположение контактов, паз |
| Фактическая маркировка | отсутствует |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | кабельные розетки ОНЦ-БС-1 |
| Другие наименования | вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный, соединитель герметичный... |
| Аналогичные серии | ОНЦ-БС…, ОНЦ-БС(аналог)… |
| Рабочее напряжение, max | 150 V |
| Рабочий ток на контакт, max | 3 A - для контактов Ø 1 mm |
| Рабочий ток на разъем, max | 30 A |
| Сопротивление контактов не более | 5 mΩ - для контактов Ø 1 mm |
| Сопротивление изоляции | 1000 MΩ |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 20 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1000 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +85°C |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 250 сочленений-расчленений |
| Минимальная наработка | 15 000 час. |
