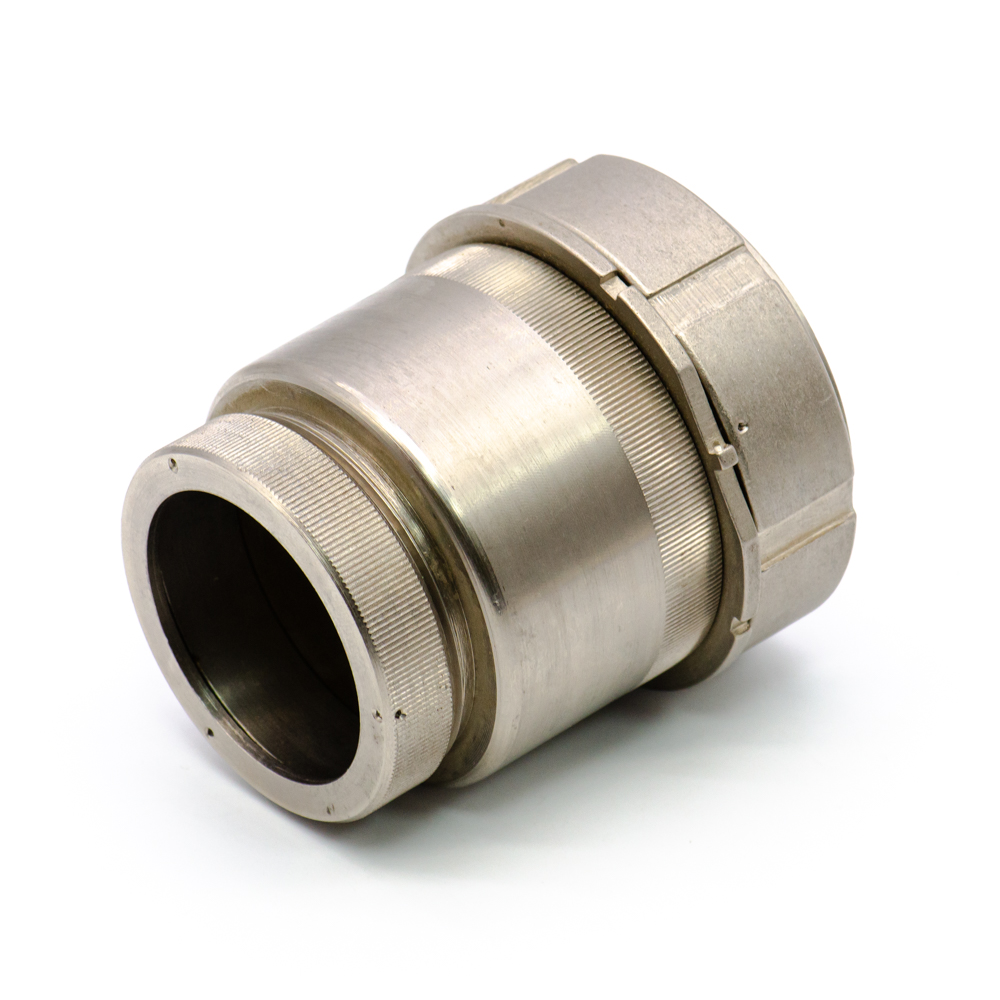

4РТ60КПЭ47Г3 Розетка кабельная. (арт. KT-1301)

Соединитель 4РТ60КПЭ47Г3 цилиндрический низкочастотный малогабаритный с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.

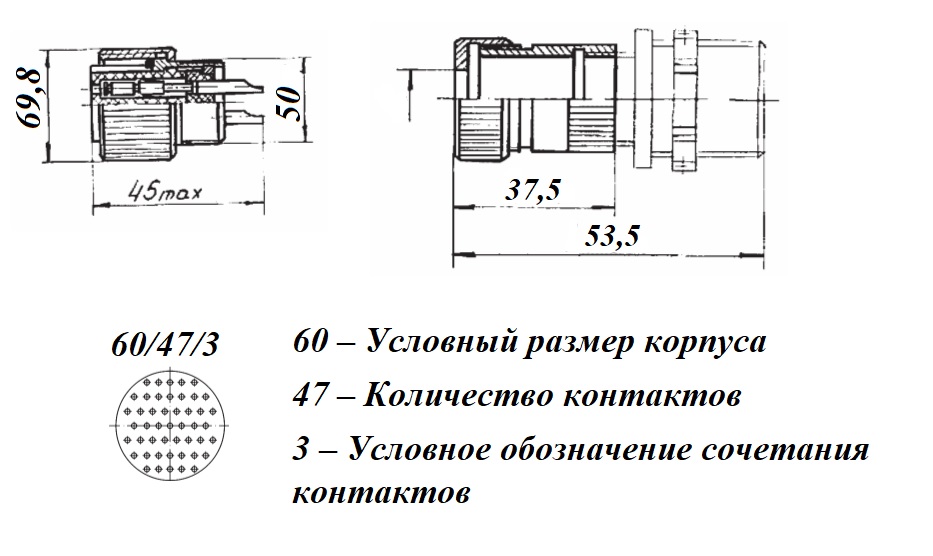

Расшифровка условного обозначения: 4РТ - тип соединителя; 60 - условный размер корпуса; К - вид корпуса - кабельный; П - вид патрубка - прямой; Э - вид гайки патрубка- для экранированного кабеля; 47 - количество контактов; Г - часть соединителя - розетка; 3 - обозначение сочетания контактов - условное число. Вся дополниетльная информация находится во вложении на товар, см. pdf-файл

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕ0.364.121ТУ
Масса изделия, гр 522
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Транслитерация 4RT60KPE47G3 Cable outlet
Нормы и требования НКЦС.434410.101ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей 4РТ
Типономинал / Типоконструкция розетка кабельная
Условный размер корпуса 60
Рабочее положение любое
Метод монтажа объёмный
Метод сочленения резьбовой
Герметичность нет
Тип контакта круглый
Диаметр контактов 3 mm
Количество рядов контактов 7
Количество выводов или контактов 47
Покрытие выводов или контактов Ag (серебро)
Габаритные размеры L*W*H 79,5х69,8 mm
Высота корпуса 79,5 mm
Диаметр корпуса 69,8 mm
Покрытие корпуса без покрытия
Фактическая маркировка 4РТ60КПЭ47Г3
Цвет изделия серый
Тип кожуха или патрубка прямой для экранированного кабеля
Тип контактов гнездо
Гайка патрубка для экранированого кабеля

Технические характеристики

Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1 mΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 100 m/c²

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +110°C
Атмосферное давление 1,3·10-4 (10-6) Ра
