2РТТ32КУН12Ш16В Вилка кабельная, 1992г (арт. OP-1803)

к сравнению отложить

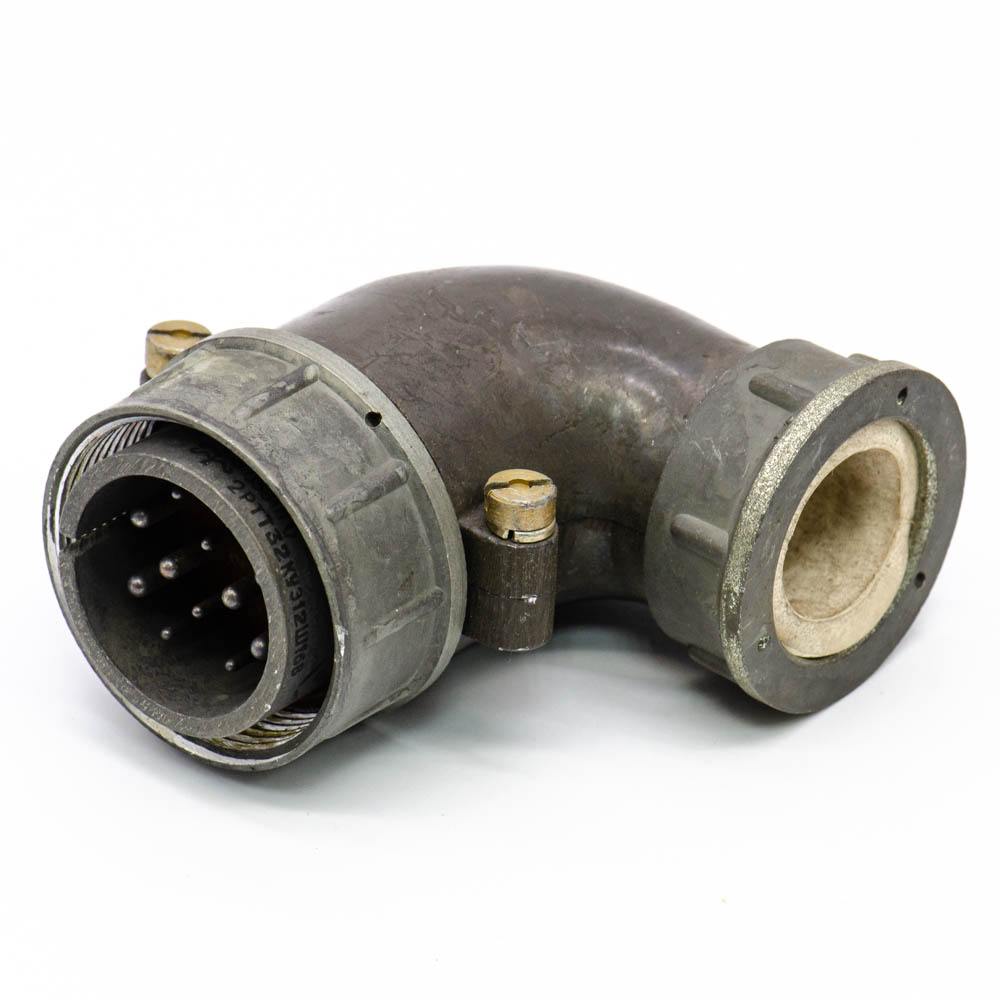

2РТТ32КУН12Ш16В Вилка кабельная, 1992г фото

НПО «Элекон», г. Казань

Артикул (ID): OP-1803

Срок отгрузки со склада Уточнить у менеджера
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ

Подробная документация

Аналоги и альтернативы

ID: 242432

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём 2РТТ32КУН12Ш16В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 32 - условный размер корпуса; К - кабельный корпус; У - угловой патрубок; Н - гайка для неэкранированного кабеля; 12 - количество контактов; Ш - вилка (штырь); 16 - обозначение сочетания контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ32КУН12Ш16В сочленяется с блочными колодками 2РТТ32Б12Г16В, 2РТТ32БПН(Э)12Г16В и 2РТТ32БУН(Э)12Г16В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	116
Транслитерация	2RTT32KUN12SH16V
Вид упаковки	самоупаковка
Доупаковка	промасленная бумага
Кратность отгрузки	1

Основные параметры

Функциональная группа	низкочастотный цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Количество выводов или контактов	12
Условный номер контактного набора	16 - 6 контактов Ø 1,5 mm и 6 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ32КУН12Ш16В

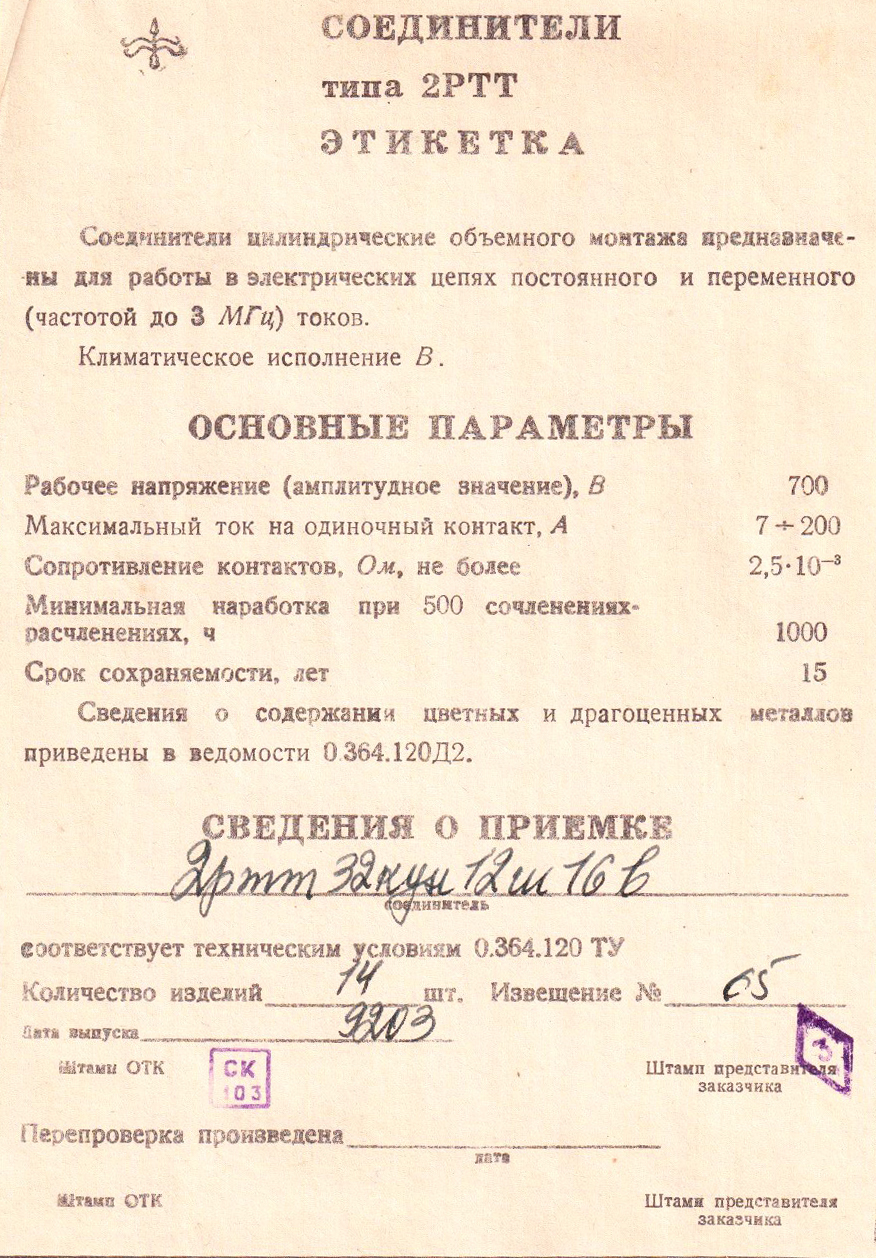

Наличие паспорта - этикетки	есть
Цвет изделия	темно-серый

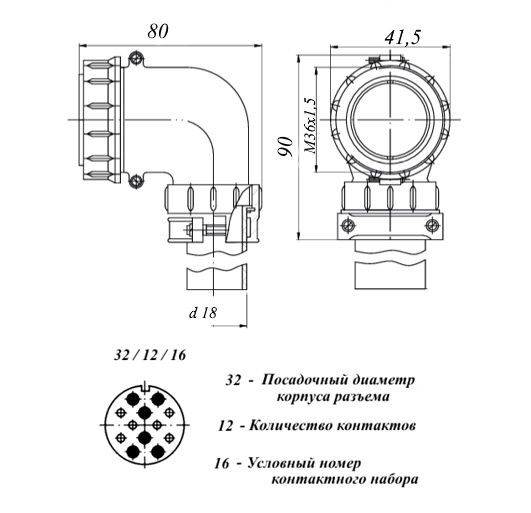

Габаритные размеры LWH	75х42х82 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1,0 mΩ - для контактов Ø 2,5 mm;
Номинальное напряжение	850 V
Рабочий ток	20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Примечание	отсутствует резиновая вкладка в кожухе
Срок отгрузки со склада	1 день (в наличии)
