WF-12R (аналог СНП389-12ВП32-1) Вилка на плату 12 контактов, шаг 2,54 mm (арт. TN-4801)

Низковольтные разъемы питания WF-12R (аналог СНП389-12ВП32-1). Шаг контактов 2,54 mm. Ответной частью является кабельная розетка HU-12. Контакты для кабельной розетки поставляются в комплекте. Сечение кабеля - 22-30 AWG (0,05 - 0,33 кв.мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,5
Состояние упаковки самоупаковка
Транслитерация WF-12R (analogue of SNP389-12VP32-1) Plug on board 12 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WF-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 12
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 22 - 30
Сечение кабеля, мм² 0,05 - 0,33 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

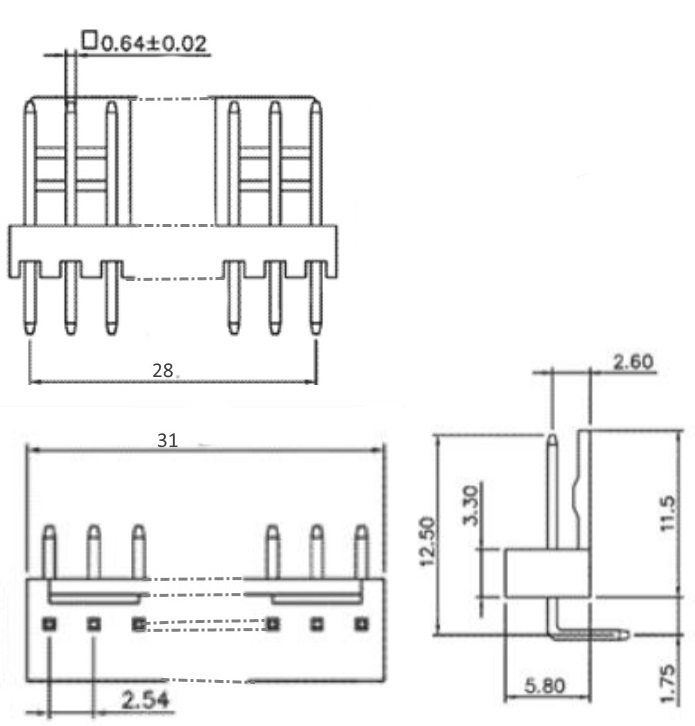

Габаритные размеры L*W*H 31х5,8х12,5mm
Длина изолятора 31 mm
Ширина изолятора 5,8 mm
Высота изолятора 12,5 mm
Цвет изолятора белый
Ответная часть разъема HU-12
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии СНП389...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
