WF-04 (аналог СНП389-4ВП22-1) Вилка на плату 4 контакта, шаг 2,54 mm (арт. OP-1312)

КИТАЙ
Артикул (ID): OP-1312
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 242562
На складе 459 шт
  • Цена от
    Включая НДС
     1.45 ₽
  • 1 шт. 2.96 ₽
  • от 10 шт. 1.45 ₽
Количество
Быстрый заказ

Низковольтные разъемы питания WF-04 (аналог СНП389-4ВП22-1). Шаг контактов 2,54 mm. Ответной частью является кабельная розетка HU-04. Контакты для кабельной розетки поставляются в комплекте. Сечение кабеля - 22-30 AWG (0,05 - 0,33 кв.мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,4
Состояние упаковки самоупаковка
Транслитерация WF-04 (analog SNP389-4VP22-1) Plug on board 4 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WF
Типономинал / Типоконструкция вилка на плату
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 22 - 30
Сечение кабеля, мм² 0,05 - 0,33 mm²
Материал изолятора Нейлон

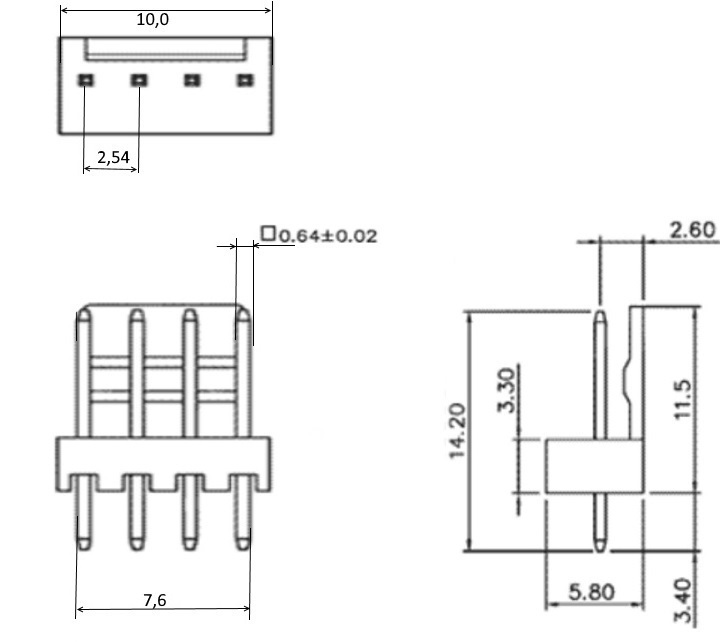

Габаритные размеры L*W*H 10х5,8х14,2 mm
Длина изолятора 10 mm
Ширина изолятора 5,8 mm
Высота изолятора 14,2 mm
Цвет изолятора белый
Ответная часть разъема HU-04
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии СНП389...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более не более 0,2 Ω
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
WF-04 (аналог СНП389-4ВП22-1) Вилка на плату 4 контакта, шаг 2,54 mm   (datasheet)
