WF-05 (аналог СНП389-5ВП22-1) Вилка на плату 5 контактов, шаг 2,54 mm (арт. TN-4777)

КИТАЙ
Артикул (ID): TN-4777
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 263655
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Низковольтные разъемы питания WF-05 (аналог СНП389-5ВП22-1). Шаг контактов 2,54 mm. Ответной частью является кабельная розетка HU-05. Контакты для кабельной розетки поставляются в комплекте. Сечение кабеля - 22-30 AWG (0,05 - 0,33 кв.мм). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,6
Состояние упаковки самоупаковка
Транслитерация WF-05 (analog SNP389-5VP22-1) Plug on board 5 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов WF
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 5
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 22 - 30
Сечение кабеля, мм² 0,05 - 0,33 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

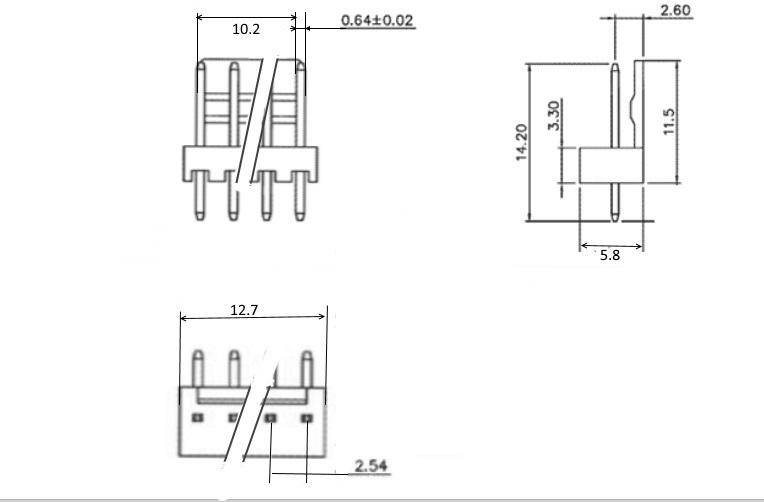

Габаритные размеры L*W*H 12,7х5,8х14,2 mm
Длина изолятора 12,7 mm
Ширина изолятора 5,8 mm
Высота изолятора 14,2 mm
Цвет изолятора белый
Ответная часть разъема HU-05
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Аналогичные серии СНП389...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 1 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
WF-05 (аналог СНП389-5ВП22-1) Вилка на плату 5 контактов, шаг 2,54 mm   (datasheet)
