W-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm(арт. ZA-1658)

КИТАЙ
Артикул (ID): ZA-1658
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 502966
На складе 36570 шт
  • Цена от 1.55 ₽
  • 1 шт 1.79 ₽
  • от 10 шт 1.65 ₽
  • от 100 шт 1.55 ₽
Количество
Быстрый заказ

W-04 Вилка на плату, шаг 2,54 mm. Разъемы предназначены для подключения питания и управляющих сигналов к внутренним блокам/платам различного электронного оборудования и компьютерной техники. Ответная часть-кабельная розетка H-04. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование W-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,37
Состояние упаковки самоупаковка
Транслитерация W-04 pitch 2.54 mm Plug to PCB 4 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов W
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 4
Вид контактов квадратные
Тип контактов штырь
Размер контактов 0,64х0,64 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

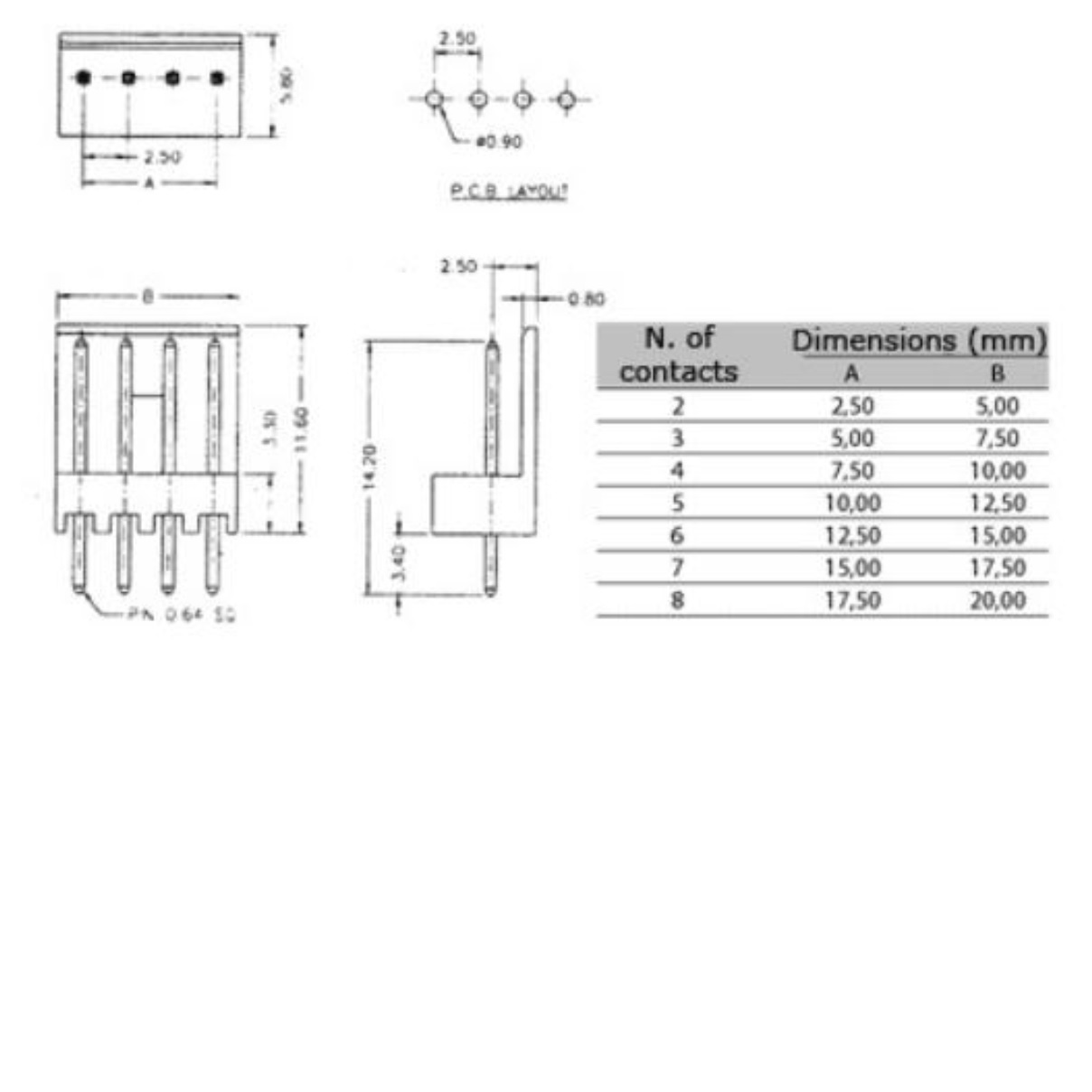

Габаритные размеры L*W*H 10х5,6х14,2 mm
Длина изолятора 10 mm
Ширина изолятора 5,6 mm
Высота изолятора 14,2 mm
Цвет изолятора белый
Ответная часть разъема H-04
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2,5 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 800 V

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
W-04 pitch 2.54 mm Вилка на плату 4 контакта, шаг 2.54 mm   (datasheet)
