MPW-05R pitch 5.08 mm Вилка на плату 5 контактов, шаг 5.08 mm (арт. ZP-3243)

КИТАЙ
Артикул (ID): ZP-3243
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 390395
На складе 1450 шт
  • Цена от
    Включая НДС
     8.55 ₽
  • 1 шт 8.55 ₽
Количество
Быстрый заказ

Вилка MPW-05R - разъем питания. Шаг контактов - 5,08 мм. Ответная часть - кабельная розетка MHU-05. Выполнена в нейлоновом корпусе. Контакты: фосфористая бронза, покрытая оловом. Рабочее напряжение - 250 В, предельный ток - 7 А. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование MPW-05R pitch 5.08 mm Вилка на плату 5 контактов, шаг 5.08 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,72
Состояние упаковки самоупаковка
Транслитерация MPW-05R pitch 5.08 mm Plug to PCB 5 contacts, pitch 5.08 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов MPW-R
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 5
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,14х1,14 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 5,08 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 24
Сечение кабеля, мм² 0,2-0,75 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

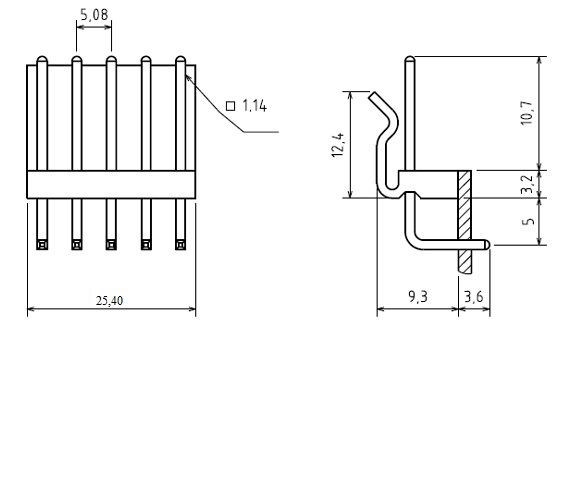

Габаритные размеры L*W*H 25,40х12,9х18,9 mm
Длина изолятора 25,4 mm
Ширина изолятора 12,9 mm
Высота изолятора 18,9 mm
Цвет изолятора белый
Ответная часть разъема MHU-05
Конструктивное исполнение хвостовика У - угловой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
MPW-05R pitch 5.08 mm Вилка на плату 5 контактов, шаг 5.08 mm   (datasheet)
