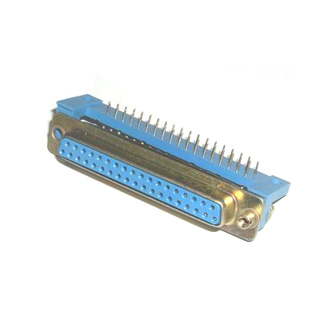

СНП101-37РП-32-1 Розетка угловая, врубная(арт. ZA-2044)

No name Russia; 250 V; 3 A; в плату; " 1" - ОТК; У - угловой хвостовик; КНЕСК.434410.001 ТУ
РОССИЯ
Артикул (ID): ZA-2044
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ КНЕСК.434410.001 ТУ
Подробная документация
Аналоги и альтернативы
ID: 238802
На складе 104 шт
  • Цена от 26.68 ₽
  • 1 шт 30.72 ₽
  • от 10 шт 28.3 ₽
  • от 100 шт 26.68 ₽
Количество
Быстрый заказ

СНО101-37РП-32-1 Розетка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП101 – тип соединителя; 37 – количество контактов; Р – часть соединителя (розетка); П – способ монтажа (пайка); 3 – тип хвостовика (для монтажа в отверстие печатной платы, исполнение угловое); 2 – покрытие рабочей части контакта (серебро); 1 – номер комплектующих, крепежных и фиксирующих деталей (соединитель, снабженный спецвинтами с метрической резьбой). Соединители СНО101 предназначены для работы в электрических цепях постоянного, переменного частотой до 3МГц и импульсивного токов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП101-37РП-32-1 Розетка угловая, врубная
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования КНЕСК.434410.001 ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 60
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNP101-37RP-32-1 Corner socket, cut-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП101
Типономинал / Типоконструкция розетка
Количество контактов 37
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора бежевый, синий

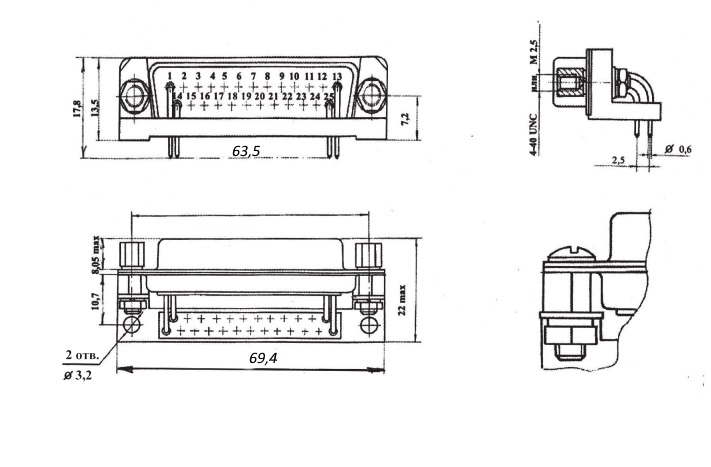

Габаритные размеры L*W*H 69,4х17,8х
Длина изолятора 69,4 mm
Ширина изолятора 13,5 mm
Высота изолятора 8 mm
Цвет изолятора бежевый, синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов круглые
Тип контактов гнездо
Установочные размеры 63,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП101-37РП-32-1
Дополнительные характеристики спецвинты с метрической резьбой

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 20 g

Условия эксплуатации

Интервал рабочих температур от -55 до +100°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 10 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП101-37РП-32-1 Розетка угловая, врубная   (datasheet)

Полные аналоги

СНП101-37РП-32-1 Розетка Коннектор, фото
СНП101-37РП-32-1 Розетка Коннектор

Функциональные аналоги

СНП101-37РП-31-1 Розетка Коннектор, фото
СНП101-37РП-31-1 Розетка Коннектор
СНП101-37РП-33-1 Розетка Коннектор, фото
СНП101-37РП-33-1 Розетка Коннектор
