Скидка на  Переключатели перекидные (Тумблеры)
-20%

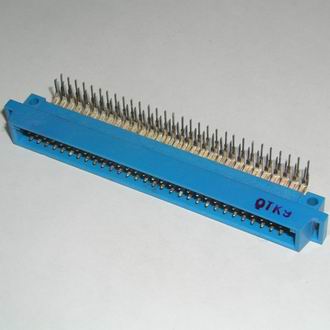

СНО53-60/93х9В-23-В Вилка угловая, врубная.(арт. ZA-2036)

ОАО «Каскад», г. Черкесск; 150 V; 1 A; в плату; " 1" - ОТК; У - угловой хвостовик; НЩ0.364.032ТУ
СССР
Артикул (ID): ZA-2036
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ НЩ0.364.032ТУ
Подробная документация
Аналоги и альтернативы
ID: 238794
На складе 501 шт
  • Цена от 57.12 ₽
  • 1 шт 68.54 ₽
  • от 10 шт 57.12 ₽
Количество
Быстрый заказ

СНО53-60/93х9В-23-В Вилка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СН0 – тип соединителя; 53 – порядковый номер разработки, покрытие контактов серебро, сплав серебра; 60 – количество контактов; 93х9 условный размер; В – вилка (штырь); 23 – конструктивное разновидность (хвостовик вилки для углового монтажа в отверстие печатной платы и с фиксацией); В – всеклиматическое исполнение. Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с напряжением 250 В и током нагрузки до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНО53-60/93х9В-23-В Вилка угловая, врубная.
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования НЩ0.364.032ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 10,9
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNO53-60/93x9V-23-V Angular plug, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО53
Типономинал / Типоконструкция вилка
Количество контактов 60
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

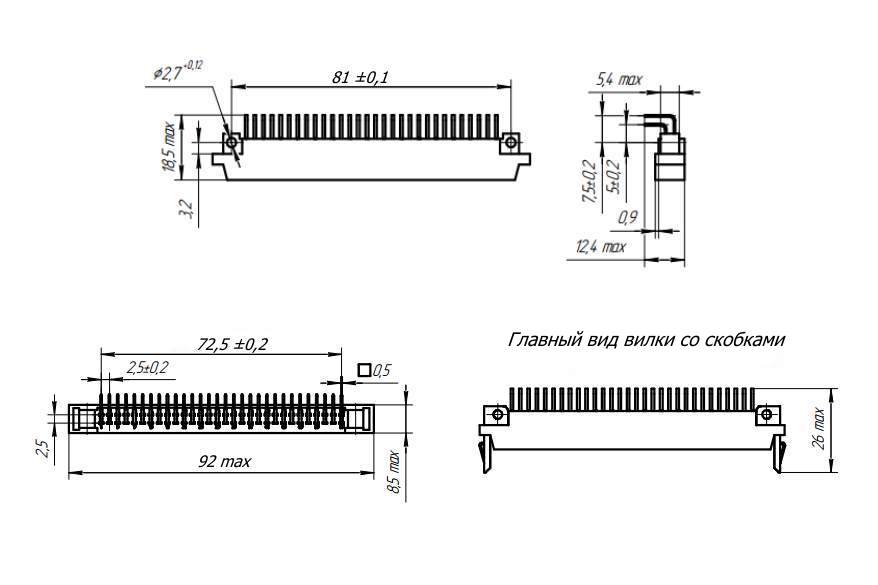

Габаритные размеры L*W*H 92х12,4х18,5 mm
Длина изолятора 92 mm
Ширина изолятора 8,5 mm
Высота изолятора 13,1 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов штырь
Установочные размеры 81 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
- диапазон частот 1-500 Hz
- амплитуда ускорения 40 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНО53-60/93х9В-23-В Вилка угловая, врубная.   (datasheet)

Полные аналоги

СНО53-60/93х9В-23-В Вилка угловая, врубная 1990г, фото
Артикул (ID): SN-7835
СНО53-60/93х9В-23-В Вилка угловая, врубная 1990г
  • 67 ₽ 1 шт.

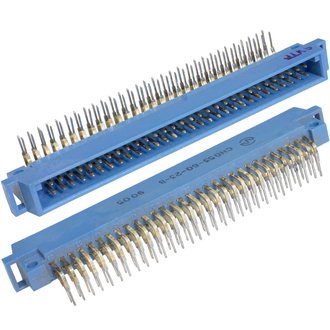

СНО53-60/93х9В-23-В Вилка угловая, врубная., фото
Артикул (ID): ZA-2036
СНО53-60/93х9В-23-В Вилка угловая, врубная.
  • 68.54 ₽ 1 шт.
  • 57.12 ₽ от 10 шт.
  • 57.12 ₽ от 100 шт.
СНО54-60/93х9В-23-В Вилка Каскад, фото
СНО54-60/93х9В-23-В Вилка Каскад

Функциональные аналоги

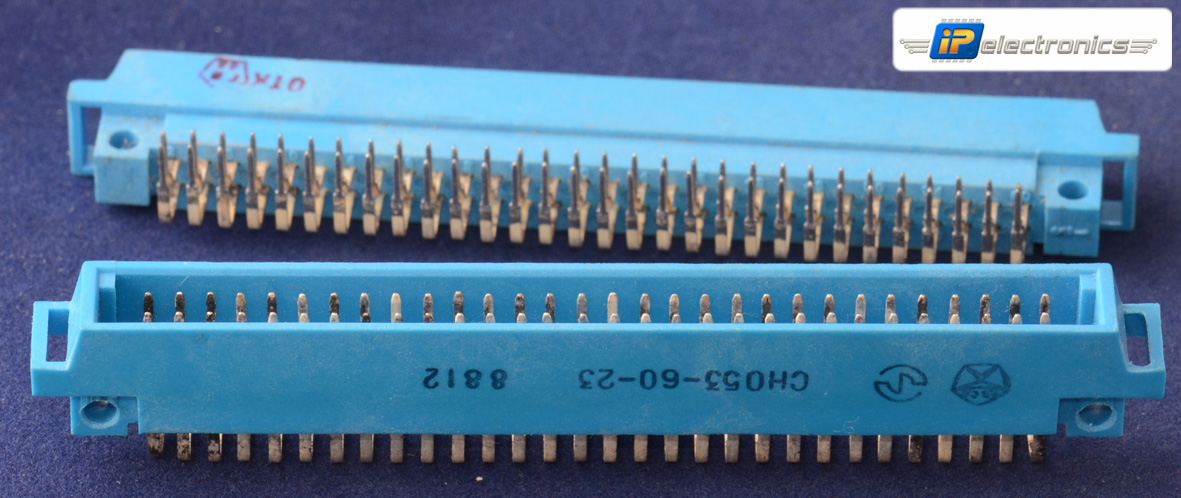

СНО53-60/93х9В-23 Вилка угловая, врубная,, фото
Артикул (ID): OP-1047
СНО53-60/93х9В-23 Вилка угловая, врубная,
  • 67 ₽ 1 шт.
СНО53-60/93х9В-23 Вилка Каскад, фото
СНО53-60/93х9В-23 Вилка Каскад

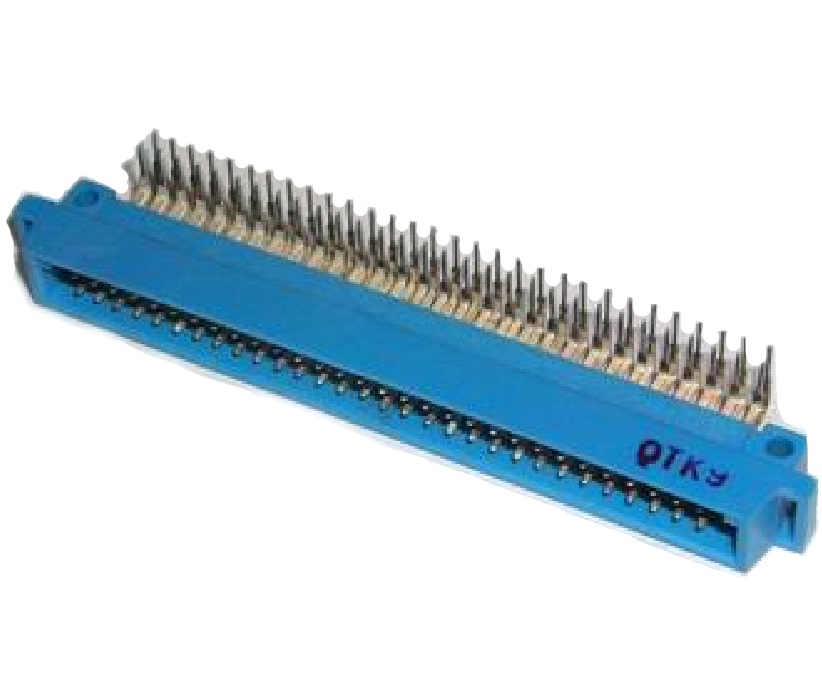

СНО54-60/93х9В-23 Вилка Каскад, фото
СНО54-60/93х9В-23 Вилка Каскад
