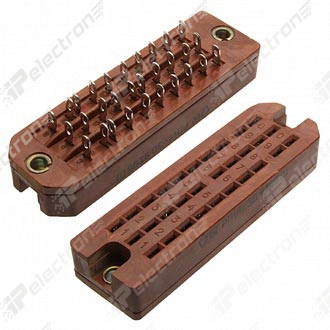

РП14-30 Розетка, карболит (вар.1) (арт. ZX-2010)

ОАО «Карачевский завод «Электродеталь»; ЕСЗ.656.015ТУ; 800 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; -
СССР
Артикул (ID): ZX-2010
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕСЗ.656.015ТУ
Подробная документация
Аналоги и альтернативы
ID: 484557
На складе 1 шт
  • Цена от
    Включая НДС
     213.41 ₽
  • 1 шт. 213.41 ₽
Количество
Быстрый заказ

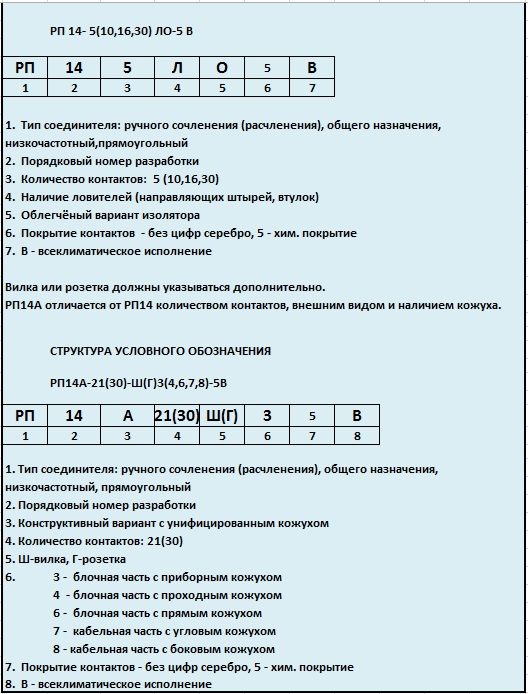

РП14-30 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения - расчленения; 14 - порядковый номер разработки; 30 - количество контактов; покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 46,48
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14-30 Rosette, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция розетка
Фактическая маркировка РП14-30
Количество контактов 30
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Вид изолятора вариант I
Материал изолятора карболит
Цвет изолятора коричневый

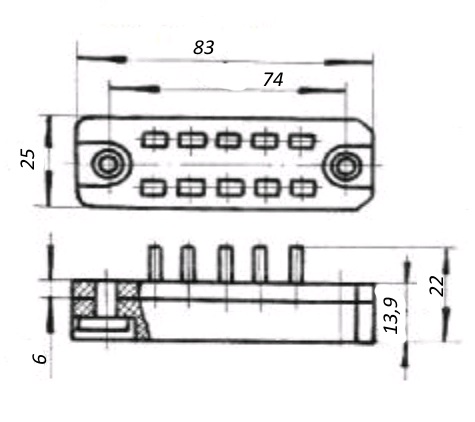

Длина изолятора 83 mm
Ширина изолятора 25 mm
Высота изолятора 13,9 mm
Габаритные размеры L*W*H 83х25х22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 74 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,2 mm
Метод сочленения врубной
Состояние товара с хранения
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет
РП14-30 Розетка, карболит (вар.1)   (datasheet)

Полные аналоги

РП14-30 Розетка карболит (вар.1) "5", фото
Артикул (ID): KP-6305
РП14-30 Розетка карболит (вар.1) "5"
  • 650 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.1) "1"., фото
Артикул (ID): TP-8168
РП14-30 Розетка, карболит, (вар.1) "1".
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит (вар.1) Эльбрус, фото
Артикул (ID): OP-568
РП14-30 Розетка, карболит (вар.1) Эльбрус
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.1) 1992г, фото
Артикул (ID): SK-6569
РП14-30 Розетка, карболит, (вар.1) 1992г
  • 350 ₽ 1 шт.

Функциональные аналоги

РП14-30 Розетка, карболит (вар.2) 2020, фото
Артикул (ID): KP-5944
РП14-30 Розетка, карболит (вар.2) 2020
  • 450 ₽ 1 шт.
РП14-30 Розетка, карболит зубч, (вар.1) "5"., фото
Артикул (ID): TM-8648
РП14-30 Розетка, карболит зубч, (вар.1) "5".
  • 350 ₽ 1 шт.
РП14-30 Розетка карболит (вар.1) "1", фото
Артикул (ID): SK-6568
РП14-30 Розетка карболит (вар.1) "1"
  • 350 ₽ 1 шт.
РП14-30-В Розетка, карболит (вар.1) "5", фото
Артикул (ID): OP-569
РП14-30-В Розетка, карболит (вар.1) "5"
  • 350 ₽ 1 шт.
РП14-30 Розетка, карболит, (вар.2) 2003г, фото
Артикул (ID): SK-6602
РП14-30 Розетка, карболит, (вар.2) 2003г
  • 350 ₽ 1 шт.
РП14-30-В Розетка, карболит (вар.2) 1986г, фото
Артикул (ID): TN-2692
РП14-30-В Розетка, карболит (вар.2) 1986г
  • 350 ₽ 1 шт.

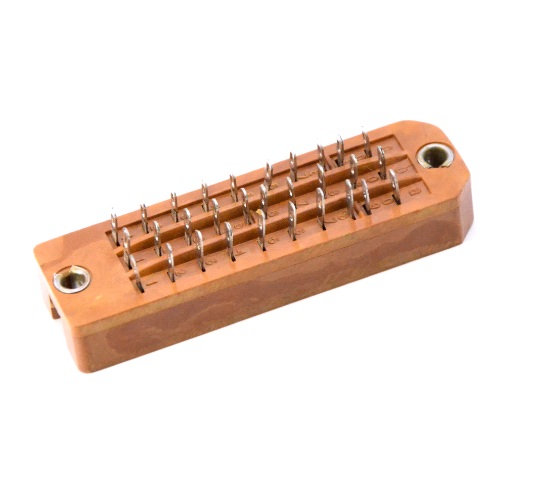

СН7-30 Розетка карболит Октябрь, фото
