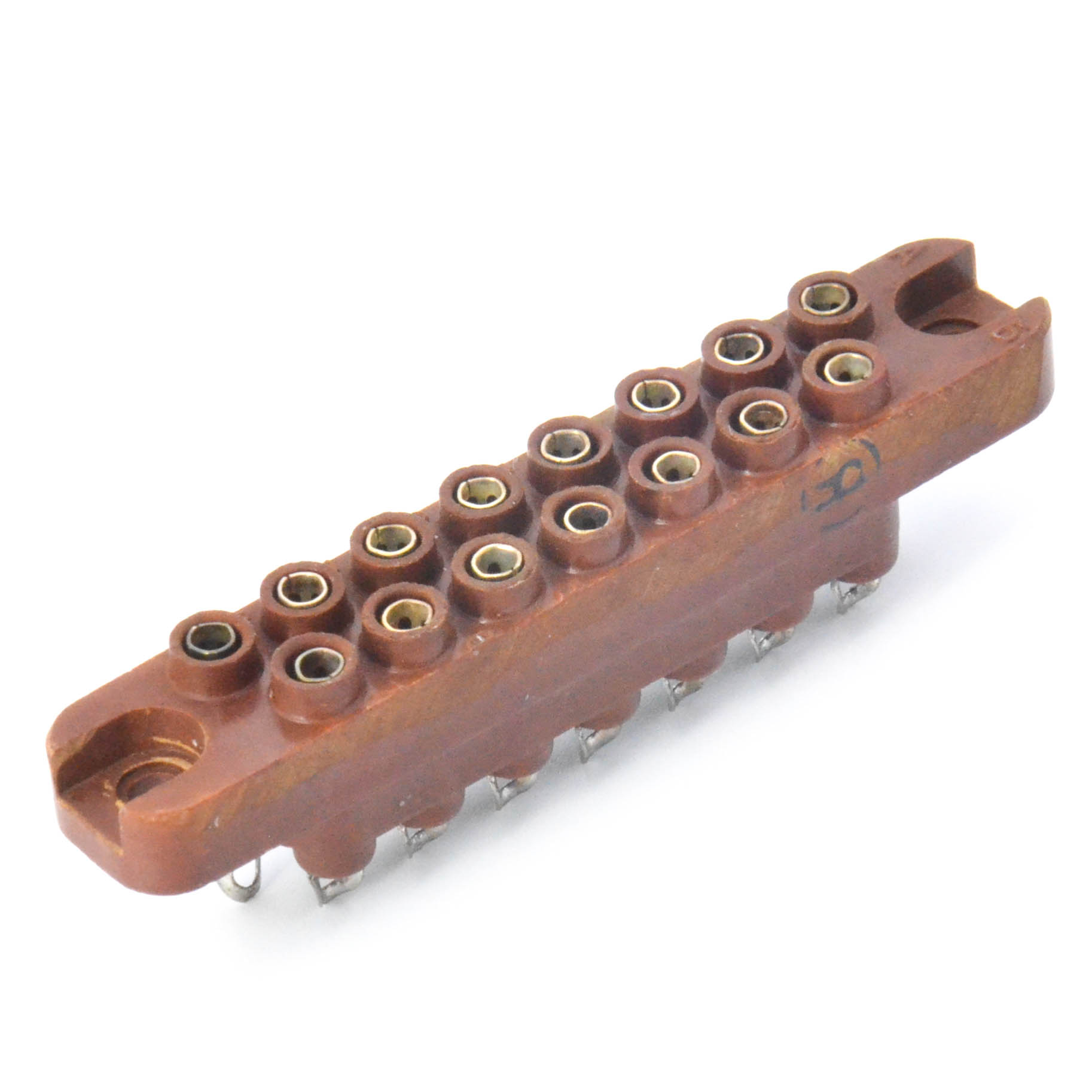

РП10-15 Розетка, карболит (арт. TN-7989)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025ТУ
СССР
Артикул (ID): TN-7989
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025ТУ
Подробная документация
Аналоги и альтернативы
ID: 225620
На складе 12 шт
  • Цена от
    Включая НДС
     100 ₽
  • 1 шт. 120 ₽
  • от 10 шт. 100 ₽
Количество
Быстрый заказ

РП10-15 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 15 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 13,25
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-15 Rosette, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-15
Количество контактов 15
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

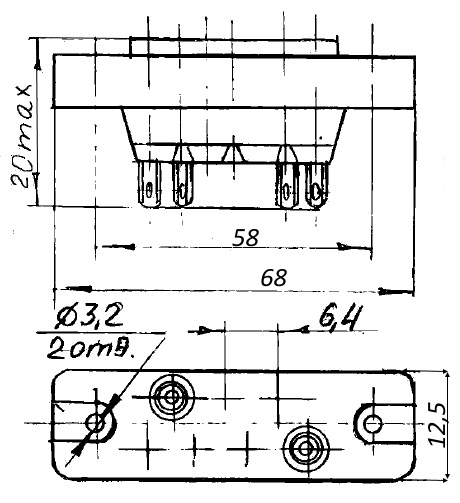

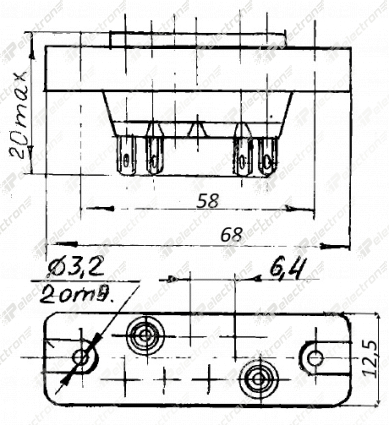

Длина изолятора 68 mm
Ширина изолятора 12,5 mm
Высота изолятора 9 mm
Габаритные размеры L*W*H 68х12,5х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-15 Розетка, карболит   (datasheet)

Полные аналоги

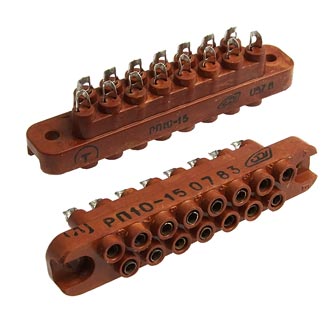

РП10-15 Розетка, карболит,., фото
Артикул (ID): ZX-1831
РП10-15 Розетка, карболит,.
  • 88.92 ₽ 1 шт.

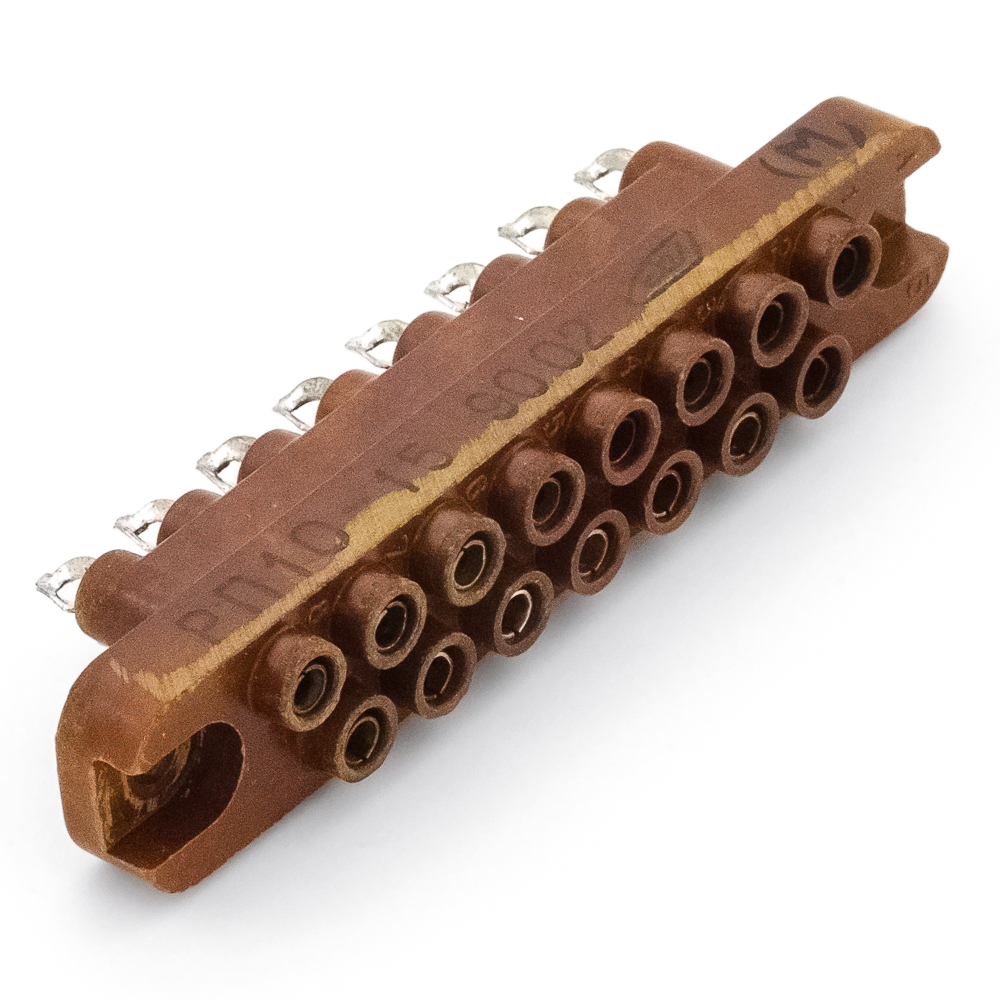

РП10-15 Розетка, карболит, "5", фото
Артикул (ID): SK-6708
РП10-15 Розетка, карболит, "5"
  • 345 ₽ 1 шт.
  • 325 ₽ от 5 шт.
РП10-15 Розетка, карболит, 2005г, фото
Артикул (ID): TN-2390
РП10-15 Розетка, карболит, 2005г
РП10-15-В Розетка Электродеталь, фото
РП10-15-В Розетка Электродеталь
РП10-15 Розетка СНЕЖЕТЬ, фото
РП10-15 Розетка СНЕЖЕТЬ

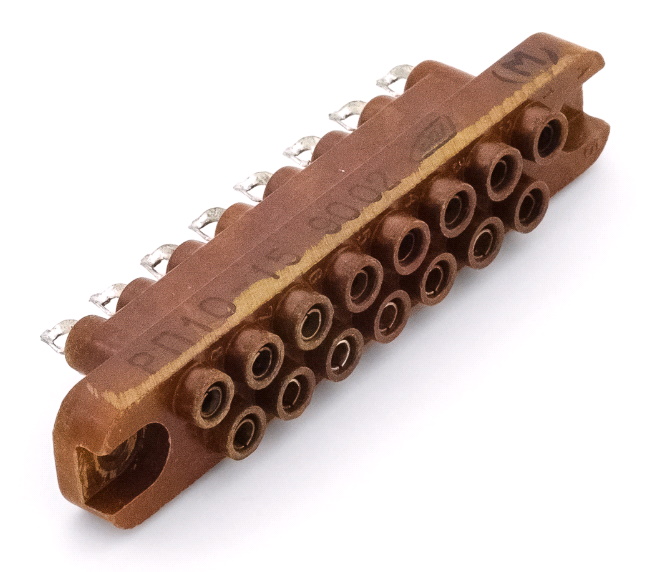

РП10-15-В Розетка СНЕЖЕТЬ, фото
